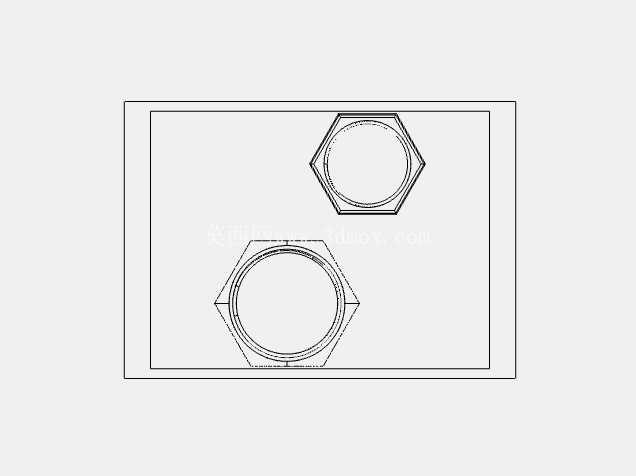

六角薄型螺母结构设计三维数模

　　在各类机械装配、工装夹具搭建、通讯设备结构固定的场景里，六角螺母是最基础也最不可或缺的螺纹连接件，日常选型时很少有人会特意关注这类标准件的细节建模，但做整机装配干涉检查、装配工艺模拟的时候，精准的螺母三维数模能直接避免很多后期装配阶段才会暴露的问题。这次的六角螺母模型，完全按照公制螺纹紧固件的实际加工成型逻辑构建，没有做简化的螺纹装饰线处理，内螺纹的牙型角、螺距、牙底圆弧都按照实际切削成型的轮廓绘制，在做螺纹啮合受力仿真、装配路径规划的时候，能更真实还原螺纹副的配合状态，不会因为模型简化导致啮合间隙计算偏差。

　　从结构设计思路来看，这款螺母采用的是薄型六角外形，相比标准厚度的六角螺母，它的轴向占用空间更小，适合安装空间局促、连接副不需要承受过大轴向预紧力的场景，比如通讯设备内部的PCB板固定、小型电子产品外壳拼接、低压配电柜内部的线束支架固定这类场景，既可以满足螺纹锁紧的需求，又不会因为螺母厚度过大挤占内部走线空间。外形尺寸上，六角对边尺寸严格遵循公制紧固件的公差要求，建模时预留了扳手作业的空间边界，在做整机装配的工具可达性检查时，可以直接调用这个模型模拟开口扳手、套筒的作业路径，不需要额外调整模型尺寸来适配工具模型。安装边界方面，螺母的支撑面做了微小的倒角处理，既可以在安装时自动导正螺纹孔的位置，避免螺纹错牙，也能减少支撑面和被连接件表面的接触应力集中，防止拧紧时压伤铝合金、塑料这类质地较软的被连接件表面。很多工程师做装配的时候习惯直接调用标准件库的简化模型，那些模型往往省略了螺纹牙型、端面倒角这些细节，在做运动仿真、干涉检查的时候很容易出现误判，比如以为螺纹啮合到位了，实际因为模型没有牙型，计算出来的啮合长度比实际短，后期做振动测试的时候就容易出现松脱问题。

　　这个模型在构建的时候，特意把螺母的所有工艺倒角都做了还原，包括六角棱边的去毛刺倒角、内螺纹入口处的导向倒角，这些细节在实际生产中都是必须有的工序，在三维模型里还原这些特征，才能让后续的工程图导出、数控加工编程更贴合实际生产要求。在通讯设备的结构装配里，这类薄螺母经常用在面板和机架的连接位置，因为通讯设备的面板往往厚度不大，用标准厚度的螺母会突出面板表面，影响外观和后续的面板安装，薄螺母刚好可以把整个连接副的外露高度控制在面板平面以内，同时六角外形的设计可以让操作人员在设备维护的时候，用普通扳手就能完成拆装，不需要特殊工具，降低现场维护的工具要求。

　　做三维建模的时候，很多人会忽略螺母和螺栓配合的螺纹起始位置，这个模型特意把内螺纹的起始角度做了标准化处理，在和对应规格的外螺纹件装配的时候，可以直接按照实际拧紧的角度来模拟锁紧状态，不需要反复调整螺纹的啮合位置，能节省不少装配建模的时间。另外，模型的支撑面平面度也按照实际零件的形位公差要求做了构建，在做有限元受力分析的时候，可以直接在支撑面施加约束，模拟实际拧紧后的支撑状态，计算出来的连接副应力分布更贴近真实工况，不会因为支撑面的平面度误差导致应力计算结果失真。对于做设备结构设计的工程师来说，这类基础紧固件的模型精度，直接影响整个整机模型的装配精度，尤其是在做紧凑化设计的小型设备、通讯终端产品的时候，每一个零件的安装空间都卡得很紧，哪怕螺母的厚度差了0.5毫米，都可能导致后续装配时和其他零件发生干涉，这个模型的所有尺寸都按照实际量产零件的尺寸公差中值构建，在选型阶段调用这个模型做空间校核，能大幅减少后期改模的概率。
