带网纹滚花头部的手拧紧固螺栓结构

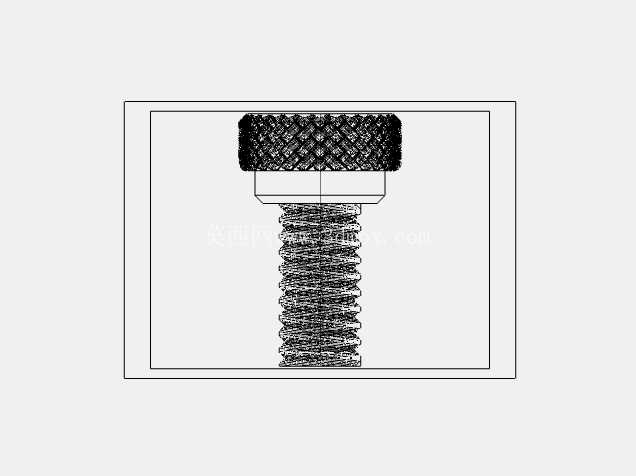

　　日常做通讯类小型设备装调的时候，经常会遇到需要频繁拆装、又不想额外带螺丝刀或者内六角扳手的场景，比如通讯机箱的侧盖快拆、小型测试治具的面板固定、手持通讯终端的电池仓锁止结构，这时候普通的外六角或者内六角螺栓就显得很不方便，手拧式的滚花螺栓刚好能填补这个使用场景的空白。这款滚花螺栓的头部做了全周网纹滚花处理，滚花的纹路深度和齿距是按照手动施力的摩擦需求设计的，手指捏住头部旋转的时候，即使手上沾了少量测试用的助焊剂、或者轻薄的无尘手套，也不会出现打滑的情况，不需要借助任何额外工具就能完成锁紧和松脱操作，在设备售后维护、产线快速换型的场景下能省下不少找工具的时间。

　　从结构设计的逻辑来看，这款螺栓的头部和螺杆衔接处做了一小段圆柱形的光杆过渡段，这个过渡段不是多余的结构，一方面是在滚花加工的时候给滚花刀留出退刀空间，避免滚花纹路延伸到螺杆根部造成应力集中，另一方面在安装的时候，这个光杆段可以和安装面板上的沉孔或者导向孔形成配合，保证螺栓锁紧的时候不会出现偏斜，尤其是在薄钣金面板上安装的时候，能避免螺纹斜着锁入造成的螺纹滑牙、面板被顶变形的问题。螺杆部分采用的是标准公制粗牙螺纹，牙型角60度，螺纹的大径、中径公差都按照通用紧固件的中等精度等级设计，能和市面上常规的冲压螺母、注塑铜螺母、攻丝孔直接适配，不需要单独定制配套的螺母件，选型替换的时候通用性很强。

　　头部的直径设计比同规格普通外六角螺栓的头部直径略大一点，这样手动旋转的时候力臂更长，不需要用太大的握力就能达到足够的锁紧力矩，对于通讯设备里常用的塑料壳体、薄铝合金面板来说，这个锁紧力矩刚好能把面板固定牢靠，又不会因为力矩过大把塑料柱拧断、把铝合金面板压出凹痕。安装边界方面，这款螺栓的头部轴向厚度控制得比较薄，安装完成后突出安装面的高度很低，不会在设备外壳上形成突兀的凸起，避免设备搬运的时候勾住线缆、或者刮蹭操作人员的手部，适合用在手持通讯设备、便携式测试仪器这类对外形尺寸有严格要求的产品上。滚花的纹路采用的是网纹交叉式设计，相比直纹滚花，不管是顺时针拧入还是逆时针松脱，手指接触的摩擦力都是均匀的，不会出现某个旋转方向摩擦力不足的问题，而且网纹的沟槽比较浅，不容易积攒灰尘和油污，在通讯机房这类有防尘要求的场景下使用，后期清洁也很方便。螺杆末端做了轻微的倒角处理，锁入螺纹孔的时候能自动导正，不需要刻意对准螺纹孔就能顺利拧入，在产线批量装配的时候能有效提升装配效率，减少因为螺纹对不准造成的零件报废。

　　另外螺栓头部的下端面做了平面度处理，和被固定件表面接触的时候是整面贴合，不会因为接触面不平整造成锁紧后螺栓歪斜、固定件松动的问题，对于有一定抗震要求的车载通讯设备、户外通讯终端来说，这种整面接触的结构能提升连接的可靠性，避免设备在震动环境下出现螺栓松脱的情况。在做三维建模的时候，滚花部分的特征不需要把每一个滚花齿都完全还原，只要把滚花区域的外径、滚花的纹路方向表达清楚，就能满足工程出图和装配干涉检查的需求，因为实际生产的时候滚花是采用滚压工艺加工的，建模的时候过度还原细节反而会增大模型文件的体积，影响装配体的打开和运算速度。这款螺栓的整体结构没有多余的复杂特征，加工工艺性很好，头部采用冷镦工艺一次成型，螺杆部分采用搓丝工艺加工，滚花部分在车床上用滚花刀滚压完成，适合批量生产，成本也能控制在比较低的水平，完全能满足通讯类产品大批量生产的成本控制需求。
