丰田Kijang车型配套密封垫片结构设计

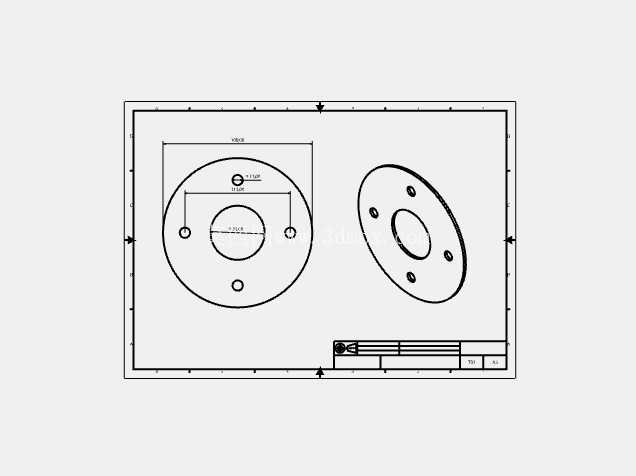

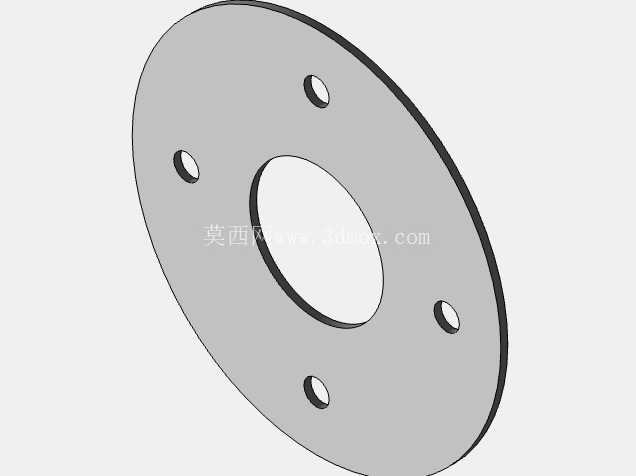

　　这类环形多孔垫片主要应用在丰田Kijang车型的管路连接、壳体接合面位置，承担静密封功能，阻断流体、油气在接合面的渗漏路径，是整车动力系统、冷却系统、润滑系统接合位置的基础密封元件。日常整车维保、零部件拆解复装过程中，这类垫片属于易损耗件，一旦接合面出现压痕变形、材质老化，就需要直接替换，避免出现渗漏引发的系统压力不足、介质泄漏等故障。从结构设计来看，这款垫片采用环形基体结构，中心通孔为介质流通通道，外围均匀分布的四个小孔为螺栓穿装定位孔，安装时螺栓穿过孔位将垫片压紧在两侧接合法兰之间，通过螺栓预紧力让垫片产生微量弹性变形，填充法兰接合面的微观凹凸间隙，实现密封效果。

　　设计阶段首先要匹配对应安装位置的法兰尺寸，中心通孔直径需要和法兰通径保持一致，避免通径缩减引发的介质流阻增大，也不能过大导致垫片内圈超出法兰密封面，失去密封支撑。外围安装孔的孔位分度需要和法兰螺栓孔完全对应，孔位公差控制在±0.1mm范围内，避免安装时出现孔位错位，导致垫片偏压、密封面压合不均的问题。垫片的厚度选择需要结合法兰面的平面度、螺栓预紧力大小、密封介质的压力等级确定，厚度过薄会导致变形量不足，无法填充法兰面的加工刀痕、微观凹坑，厚度过厚则会在长期压紧后出现过大的蠕变，导致螺栓预紧力衰减，密封失效。

　　从安装边界来看，这款垫片的外圆尺寸需要小于法兰螺栓孔分布的节圆直径，避免垫片外圈超出法兰外缘，和周边相邻零部件产生运动干涉，同时内孔边缘要做微小的倒角处理，避免安装时内孔锐边刮伤法兰密封面的涂层或者密封胶层。垫片的平面度要求控制在0.05mm以内，避免局部位置压合不实出现渗漏点，安装孔的边缘不能有冲压毛刺，防止毛刺在压紧过程中嵌入密封面，形成渗漏通道。在实际选型应用中，这类垫片的材质通常会根据密封介质的特性选择，接触机油、燃油的位置会选用耐油橡胶石棉板或者耐油金属复合板材，接触冷却水的位置会选用耐水耐温的无石棉板材，排气系统位置则会选用金属包覆垫片或者铜质垫片，耐受高温排气的冲刷。设计建模过程中，需要先提取对应法兰的安装尺寸参数，确定密封面的内外径范围、螺栓孔的分度圆直径、孔径大小，再反向推导垫片的各部分尺寸，建模时要重点保证各孔位的位置度，同时预留合理的尺寸公差，确保加工后的垫片能够顺利适配安装。这类垫片虽然结构简单，但是密封性能直接影响整车相关系统的运行稳定性，设计时不能忽略细节尺寸的校核，比如安装孔和螺栓之间的间隙要控制在合理范围，间隙过大容易导致垫片安装后出现偏移，间隙过小则会导致安装时螺栓穿装困难，影响装配效率。

　　在实际装配场景中，这类垫片通常是一次性使用件，每次拆解法兰接合面后都需要更换新的垫片，安装前需要彻底清洁两侧法兰面，去除残留的旧垫片碎屑、密封胶、油污，保证法兰面平整无异物，然后对齐垫片孔位和法兰孔位，穿入螺栓后按照对角顺序分次拧紧螺栓，保证各位置的压紧力均匀，避免单侧压紧力过大导致垫片压溃，或者压紧力不足导致密封失效。从结构优化的角度，这款垫片的密封面可以根据需求增加环形密封筋，在相同螺栓预紧力下，密封筋位置可以产生更大的比压，提升密封效果，同时降低对螺栓预紧力的要求，不过对于低压静密封场景，平面结构的垫片已经能够满足使用需求，而且加工成本更低，更适合大批量装车和维保替换使用。建模时还需要考虑垫片的安装工艺性，比如在其中一个安装孔位置增加小的定位缺口，和法兰面上的定位凸点配合，避免安装时垫片装反或者角度错位，尤其是对于孔位非对称分布的垫片，定位结构能够有效降低装配出错的概率，提升生产线的装配效率。
