带重型合页的木门连接段结构设计

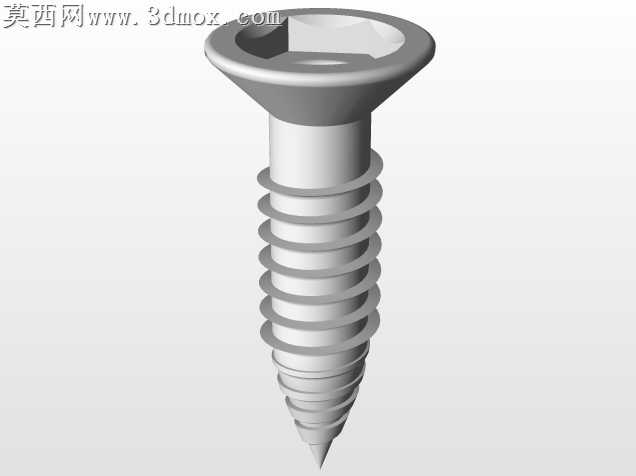

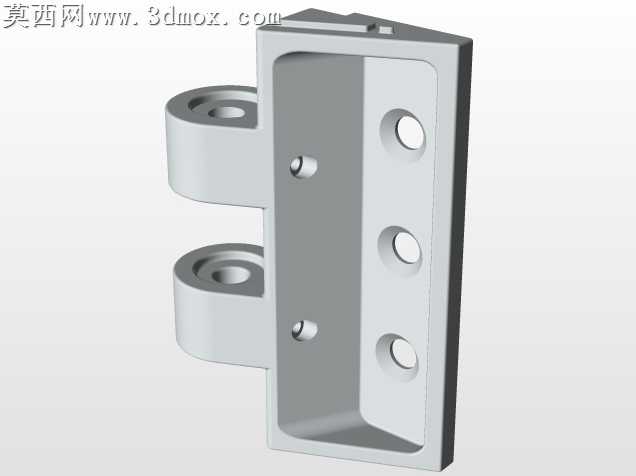

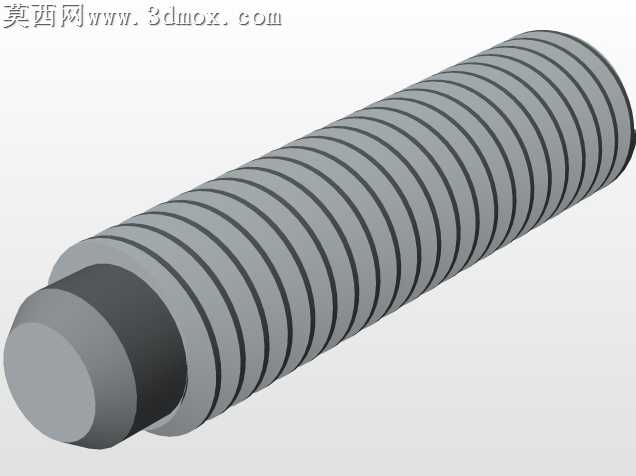

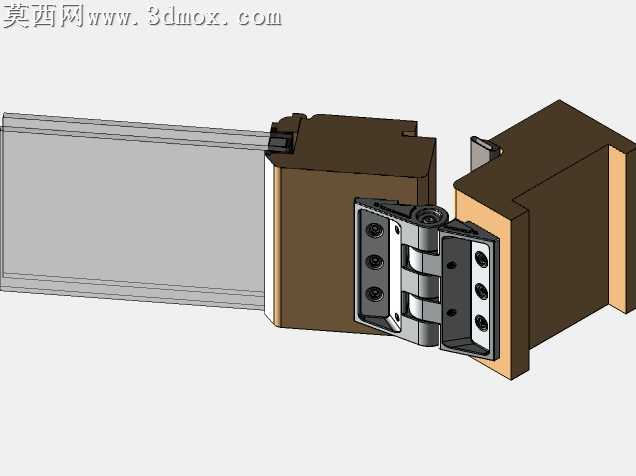

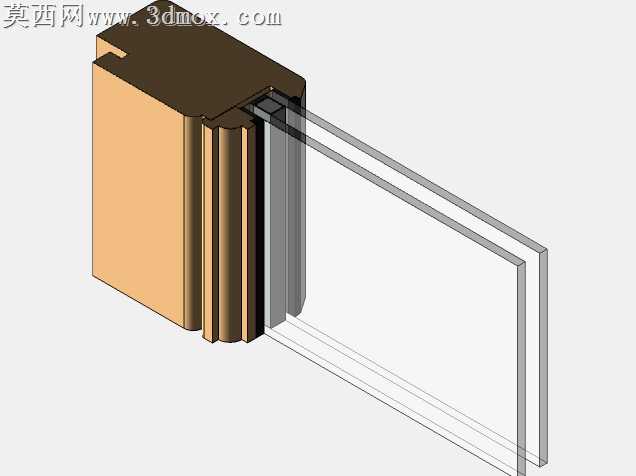

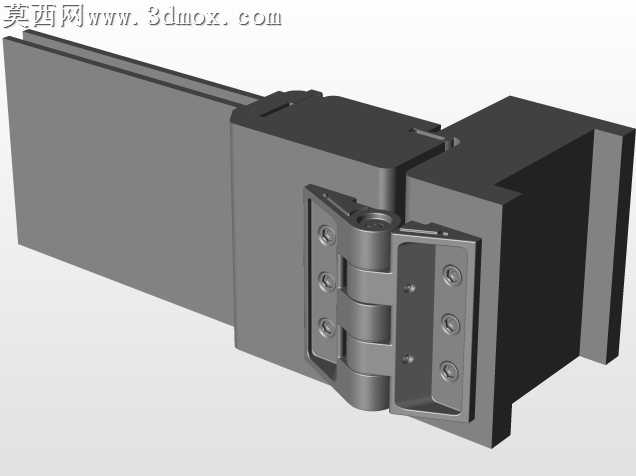

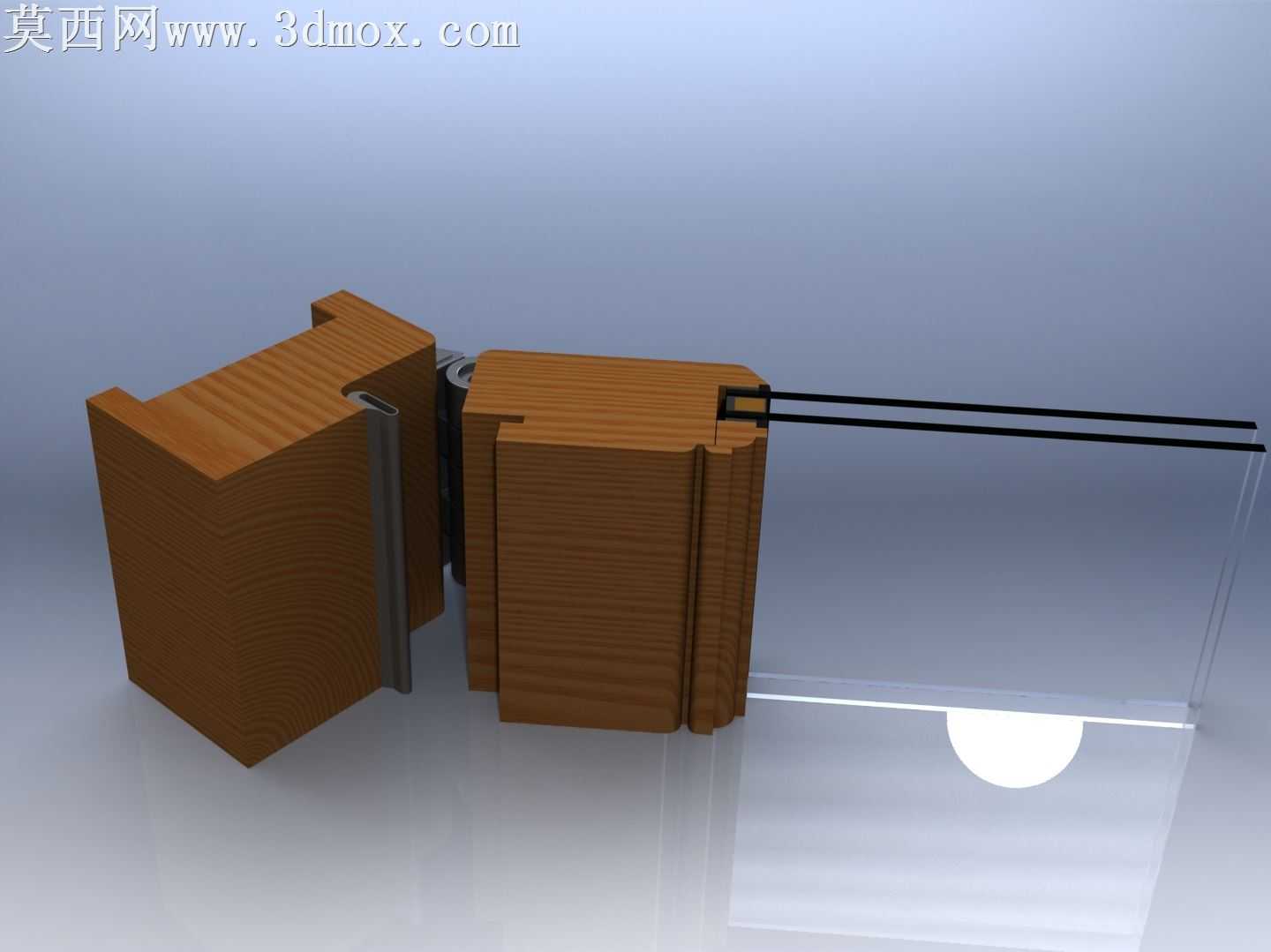

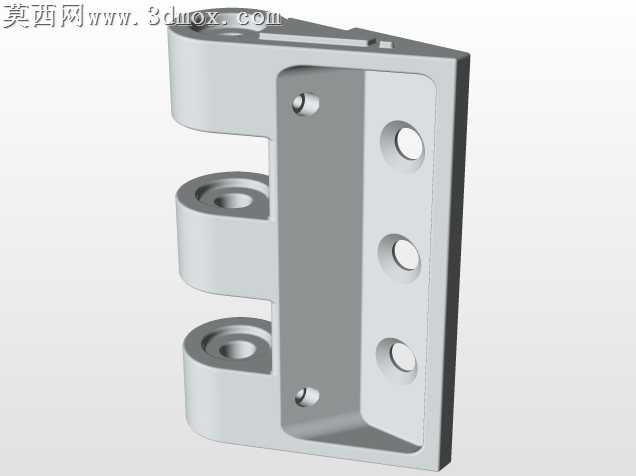

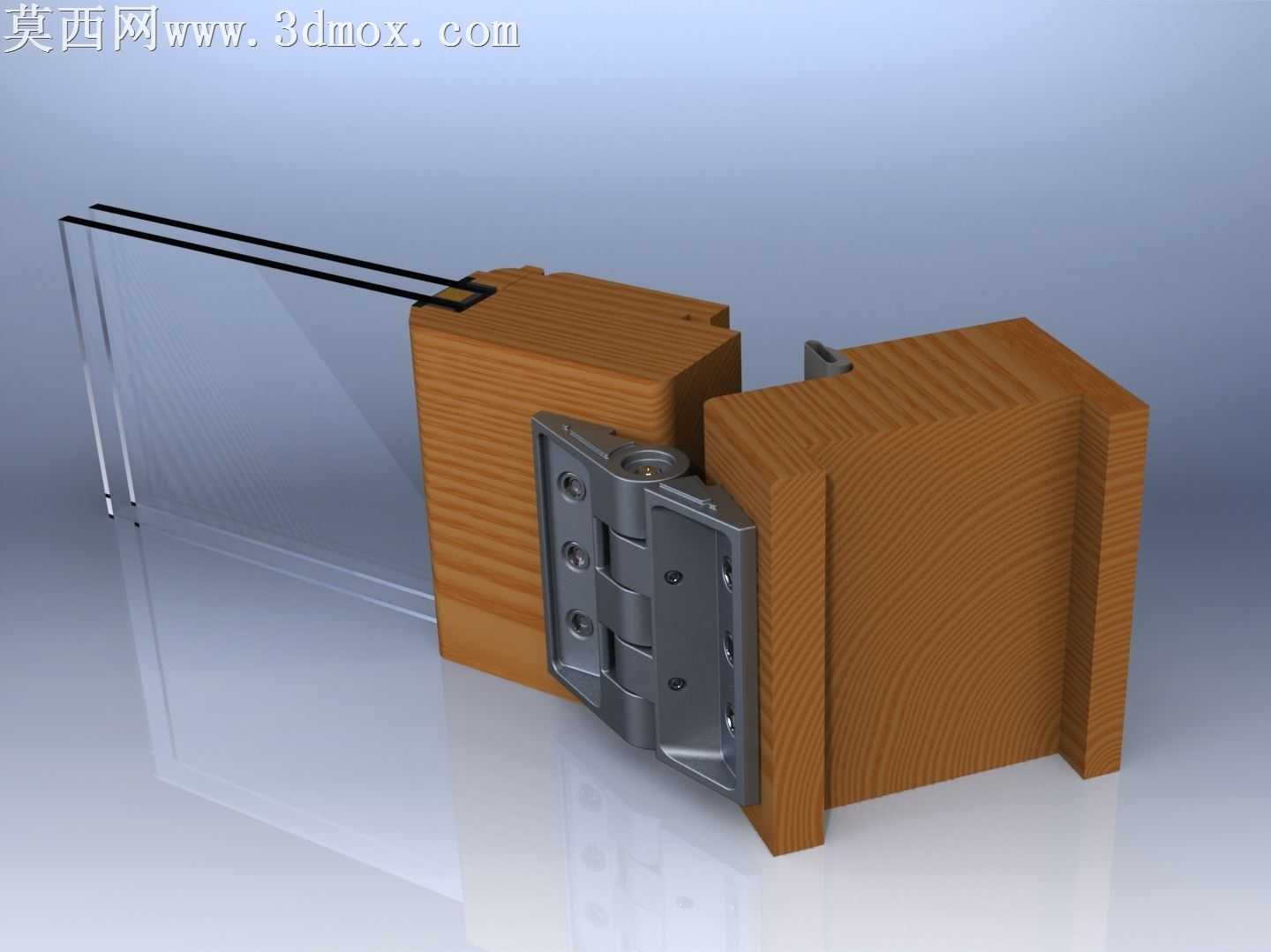

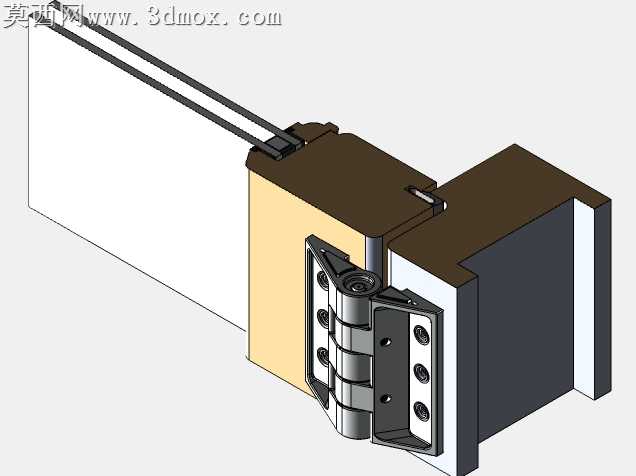

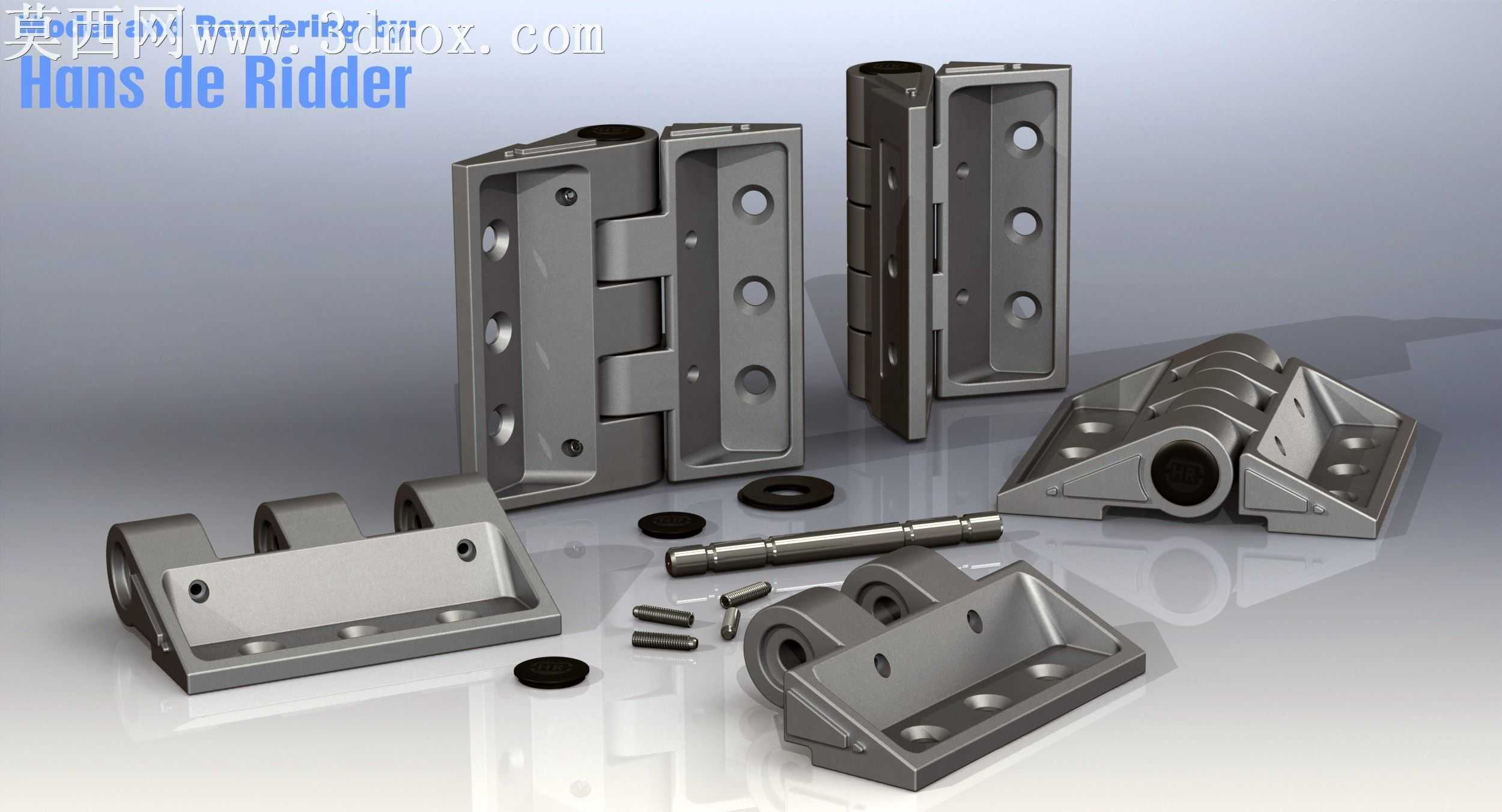

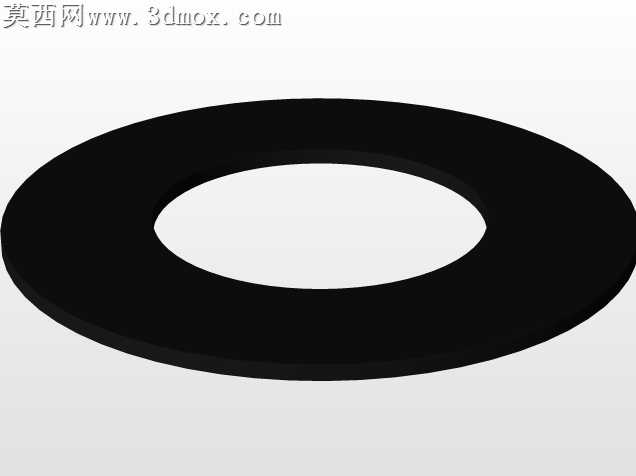

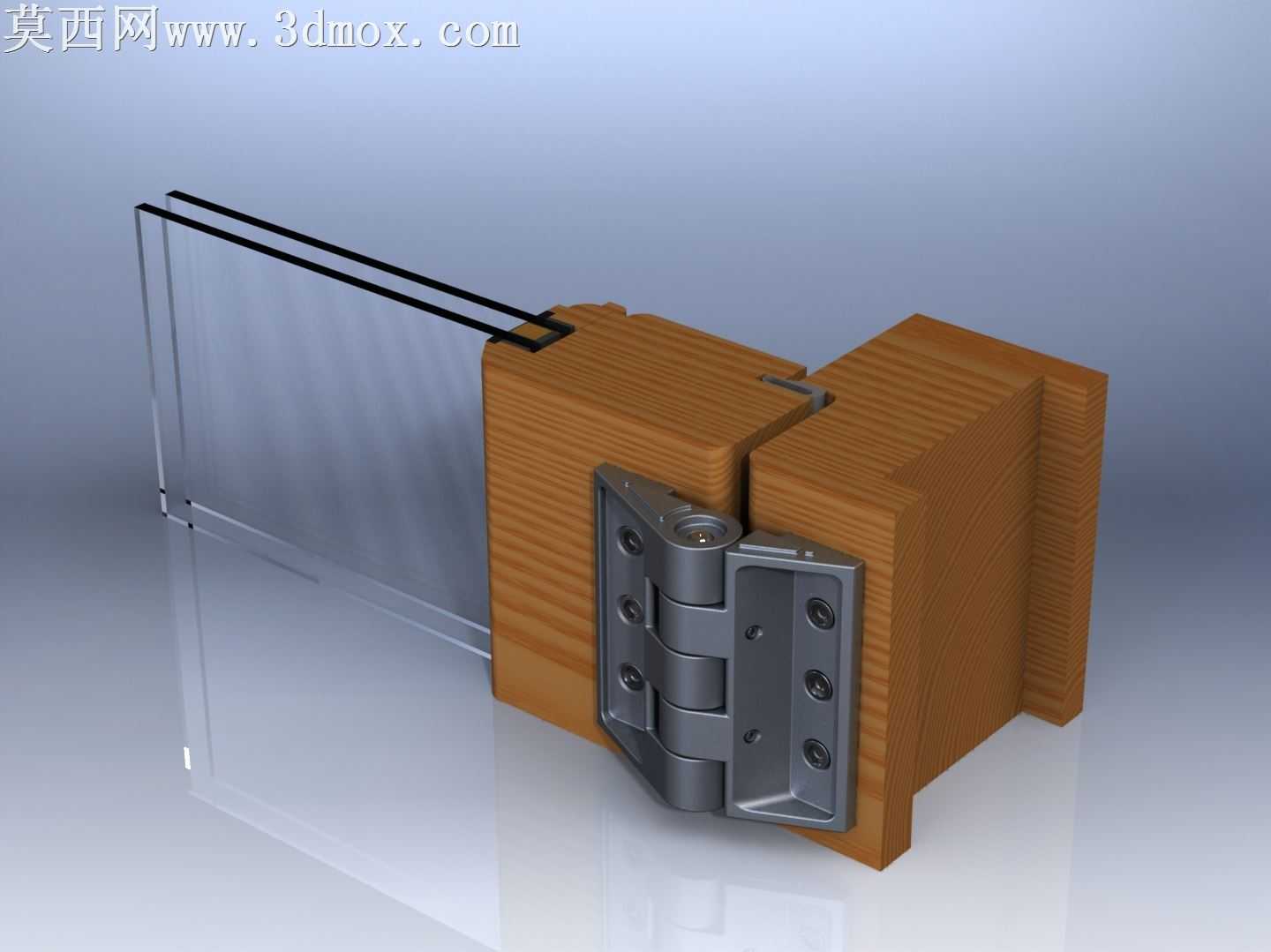

本作品为木门合页连接段的三维结构设计，针对市面常见门体模型缺失五金配件、几何结构存在逻辑错误的问题进行优化创作，可作为门窗设计环节的结构参考方案。建模阶段采用参数化建模逻辑，先完成木质门框与门体段的基体构建，严格匹配门框、门体的间隙尺寸，精准定位铰链支点的安装位置，确保门体开合运动轨迹无干涉，能够实现正常的开合动作。模型完整还原了内部固定重型铰链的结构细节，该铰链采用铝铸件搭配机加工成型的结构设计，每个铰接转动部件都预留了合理的装配公差，合页的安装孔位、铰接转轴、页片贴合面都按照实际五金件的尺寸比例进行建模，还原了真实合页的装配逻辑。材质与渲染环节，木质构件采用仿真木纹材质，还原实木的纹理走向与哑光木质质感，金属合页部分采用磨砂金属材质，还原铸铝件的细腻金属光泽与机加工面的质感差异，配套的双层玻璃单位采用高透玻璃材质，搭配边缘的密封垫片结构，还原玻璃安装后的通透视觉效果。结构设计上，所有零件配套设计了密封垫片结构，能够让门体闭合后实现紧密贴合，达到良好的水密、气密效果，适配DGU双层玻璃单位的安装需求，木质框架采用可拆分的开合结构设计，能够直观展示门体与门框通过合页连接的装配关系，清晰呈现合页在门体开合过程中的转动状态，方便设计人员理解门体五金的装配逻辑，为成套木门的结构设计提供可靠的合页安装参考，规避常见的门体间隙不合理、铰链支点错位导致的开合卡顿、无法闭合等设计问题。
