CA6140车床用六边形网罩滤芯滤器结构

　　这款滤器主要适配CA6140普通车床的润滑系统与冷却系统回路，在机床实际运行过程中，承担着拦截润滑油、切削液中固体杂质的核心作用——车床主轴箱、进给箱内的齿轮、轴承摩擦会持续产生金属磨屑，切削加工过程中也会混入切屑碎渣、砂粒等硬质颗粒，一旦这些杂质进入摩擦副间隙，轻则划伤配合表面、加速零件磨损，重则堵塞润滑油道、造成主轴抱轴、进给卡滞等故障，直接影响加工精度与设备使用寿命。

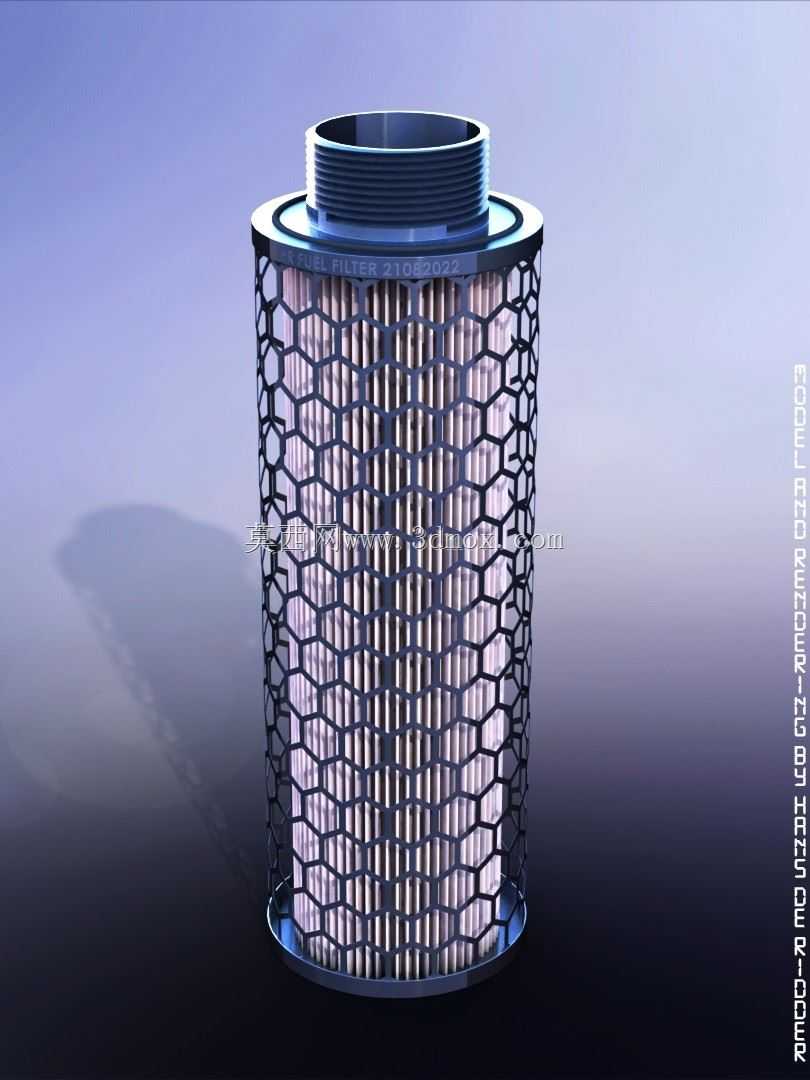

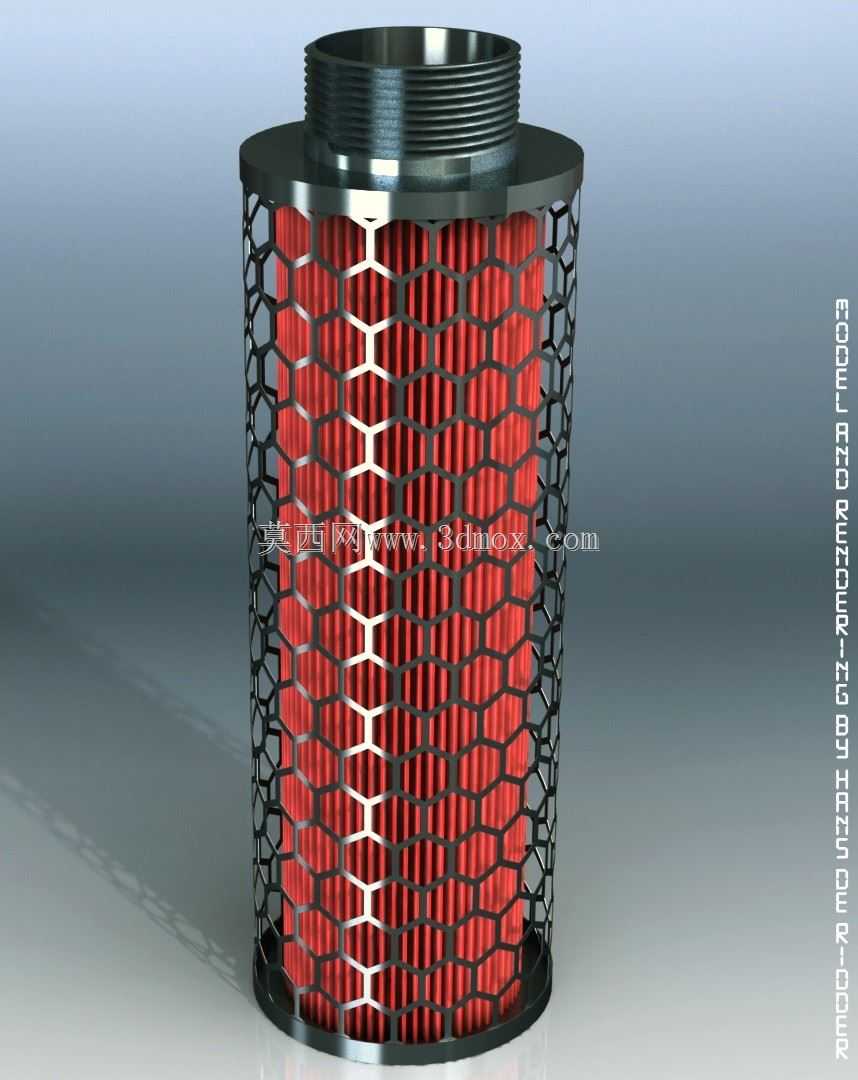

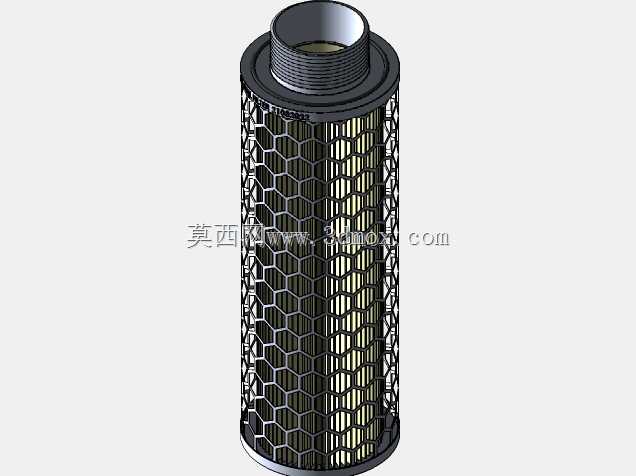

　　从结构设计来看，该滤器采用外护网加内滤芯的双层承载结构，外层护网为六边形蜂窝状镂空结构，这种构型并非单纯的外观设计：六边形网格在同等开孔率下拥有更高的结构强度，能承受流体正反冲洗时的压力冲击，避免滤芯受流体挤压变形，同时镂空的网格结构可以先拦截大体积的切屑、焊渣等杂质，减轻内层滤芯的过滤负担，延长滤芯的容污周期。内层为折叠式滤材结构，通过褶皱设计大幅增加有效过滤面积，在有限的安装空间内提升纳污容量，降低流体通过时的阻力，避免因滤器压损过大导致润滑系统供油不足、冷却系统流量不够的问题。顶部采用外螺纹接口设计，接口尺寸匹配CA6140车床原有滤器的安装螺纹规格，安装时无需额外加工转接件，可直接替换原有老旧滤器，接口根部设计有定位台阶，安装拧紧后可保证端面密封压紧，避免流体旁通泄漏。底部为封闭式端盖，与外护网、顶部接口通过卷边工艺压合为整体，结构整体性强，可承受0.6MPa以内的系统工作压力，满足车床润滑系统0.2-0.4MPa的常规工作压力要求。

　　在安装边界上，该滤器的整体外径控制在110mm以内，总高度不含接口螺纹段为180mm，接口螺纹为G1 1/2寸管螺纹，安装时预留的径向操作空间不小于150mm即可完成拆装更换，适配CA6140车床主轴箱侧下方、冷却水箱出水口处的原有安装位，不会与周边的走刀管线、手柄操作空间产生干涉。实际使用过程中，流体从滤器外侧经护网、滤材过滤后从顶部接口流出，杂质被截留在滤材外侧与护网之间的容污空间，日常维护时只需将滤器拆下，采用压缩空气从内向外反吹或者用煤油冲洗即可去除表面附着的杂质，可重复清洗使用3-5个维护周期，降低机床的运维配件成本。

　　设计过程中重点考量了车床工况的特殊性：普通车床的工作环境存在一定的切削液飞溅、金属粉尘，滤器外护网采用金属材质做发黑防锈处理，可抵御切削液、润滑油的长期腐蚀，不会因为长期浸泡在油液中出现护网锈蚀、脱落的问题；滤材选用适配矿物油、水基切削液的长纤维材质，不会与常用的机床润滑油、乳化液产生溶胀、降解反应，保证过滤精度长期稳定在25μm，可有效拦截对机床摩擦副有磨损危害的20μm以上硬质颗粒，匹配普通车床润滑系统的过滤精度要求。不同于工业管路中使用的大流量过滤器，这款滤器的流量特性专门针对CA6140车床的润滑系统流量设计，额定流量下的压损不超过0.02MPa，不会造成润滑油泵的负载过大，保证主轴箱内各润滑点的供油压力稳定。在结构细节上，外护网的六边形网格棱边做了倒钝处理，避免拆装维护时划伤操作人员的手部，顶部接口的螺纹起始端做了导向倒角，安装时更容易对准螺纹孔，不会出现螺纹错扣、乱牙的问题。
