自行走单桅柱高空作业升降平台结构

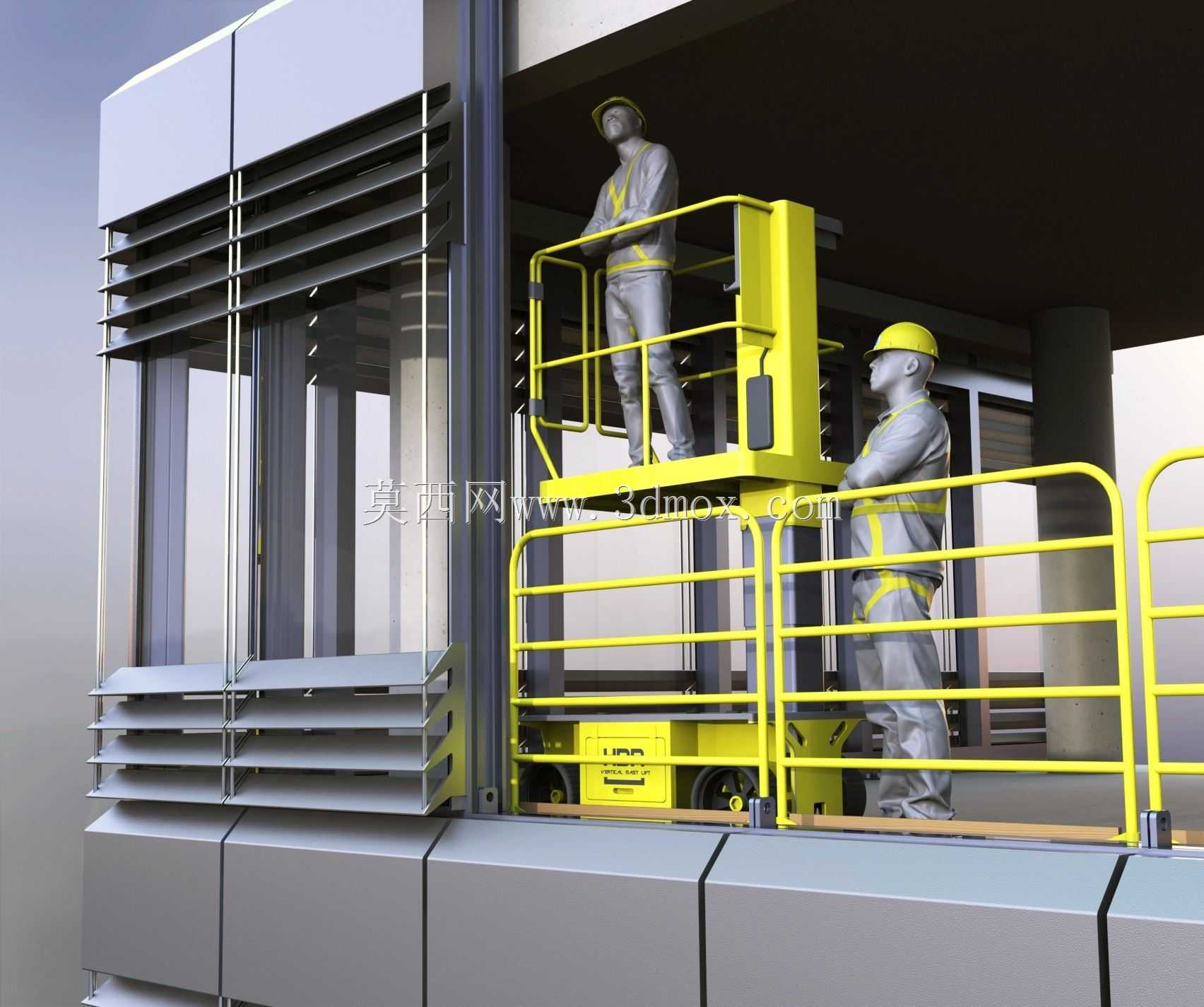

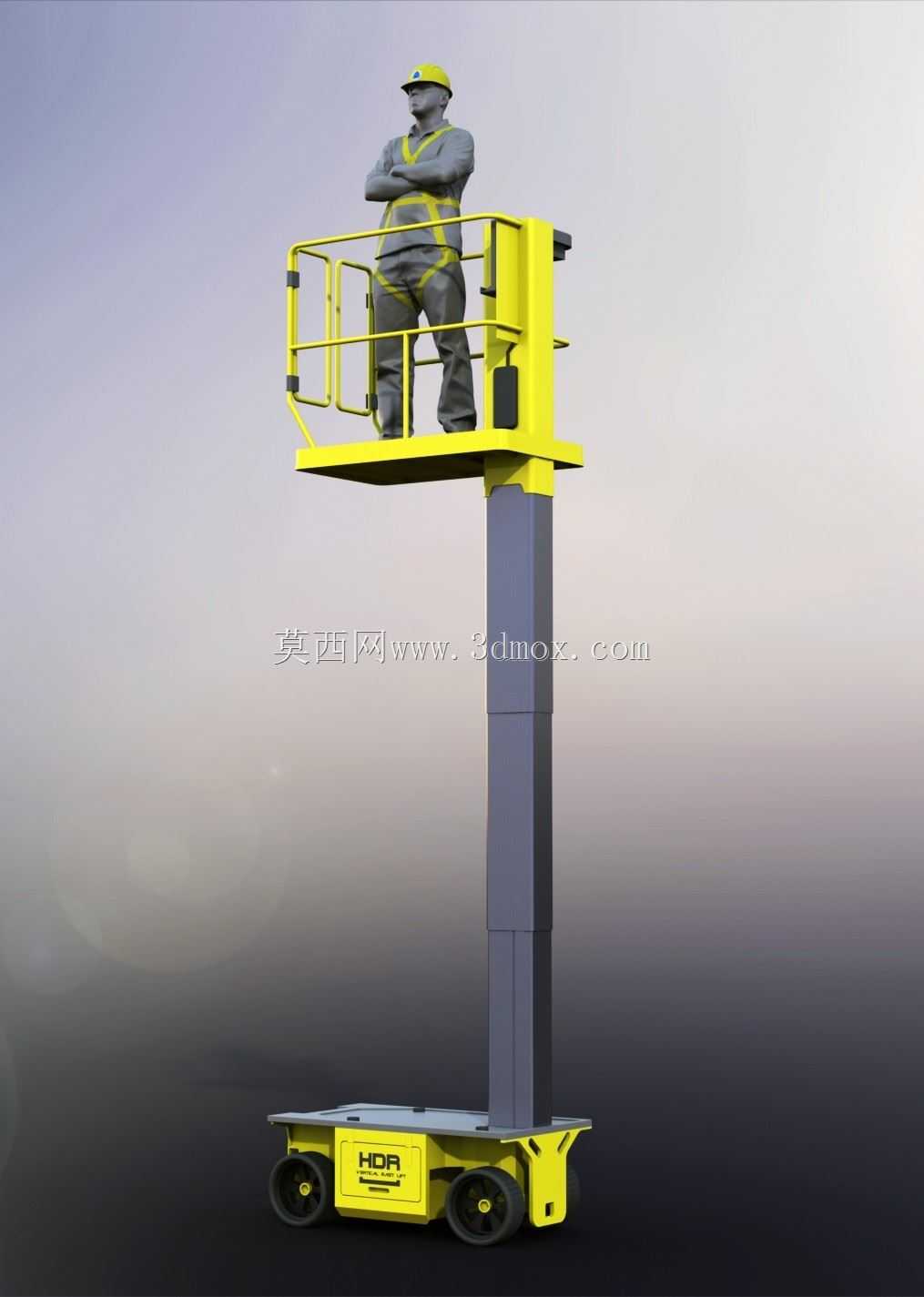

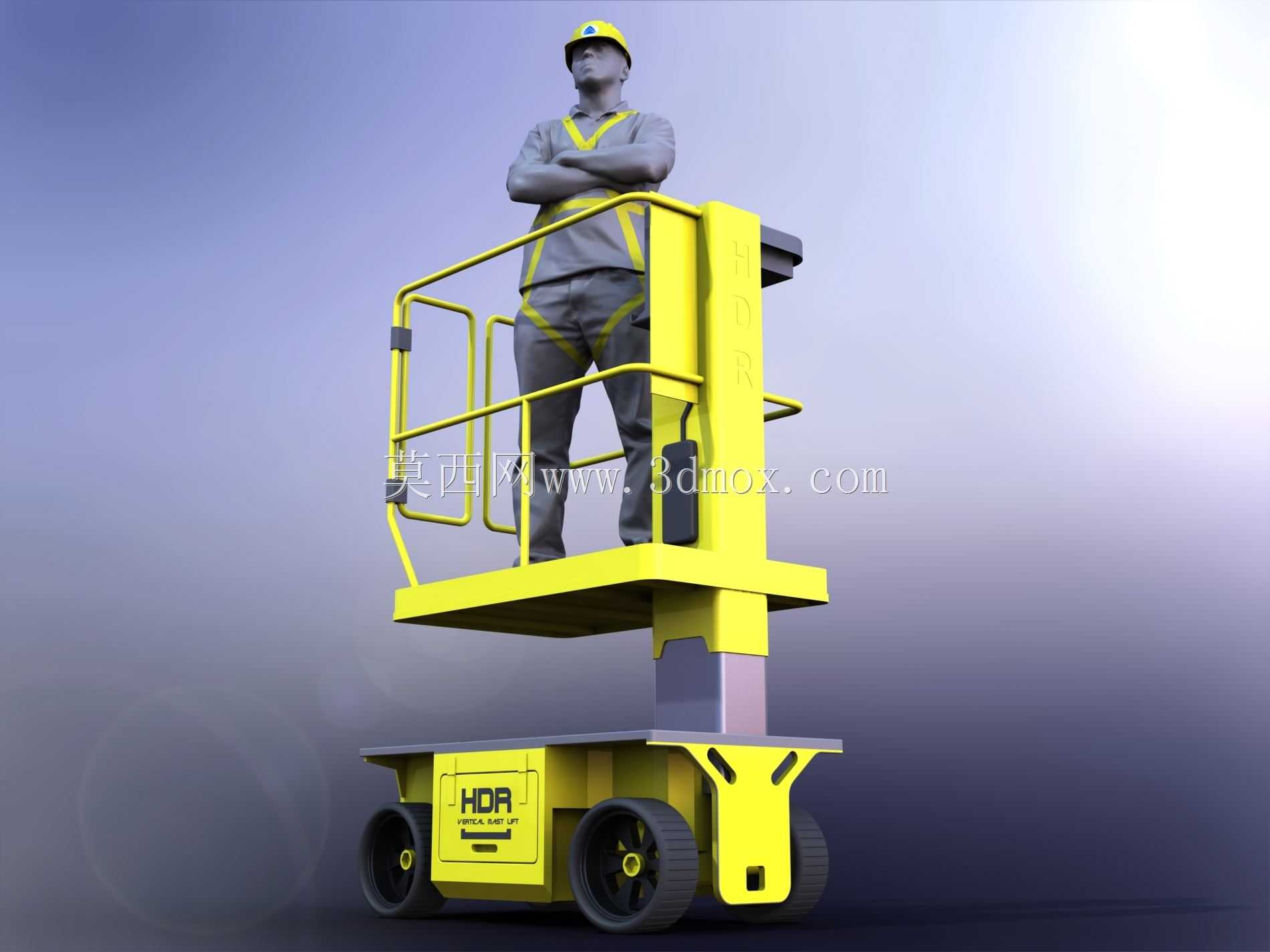

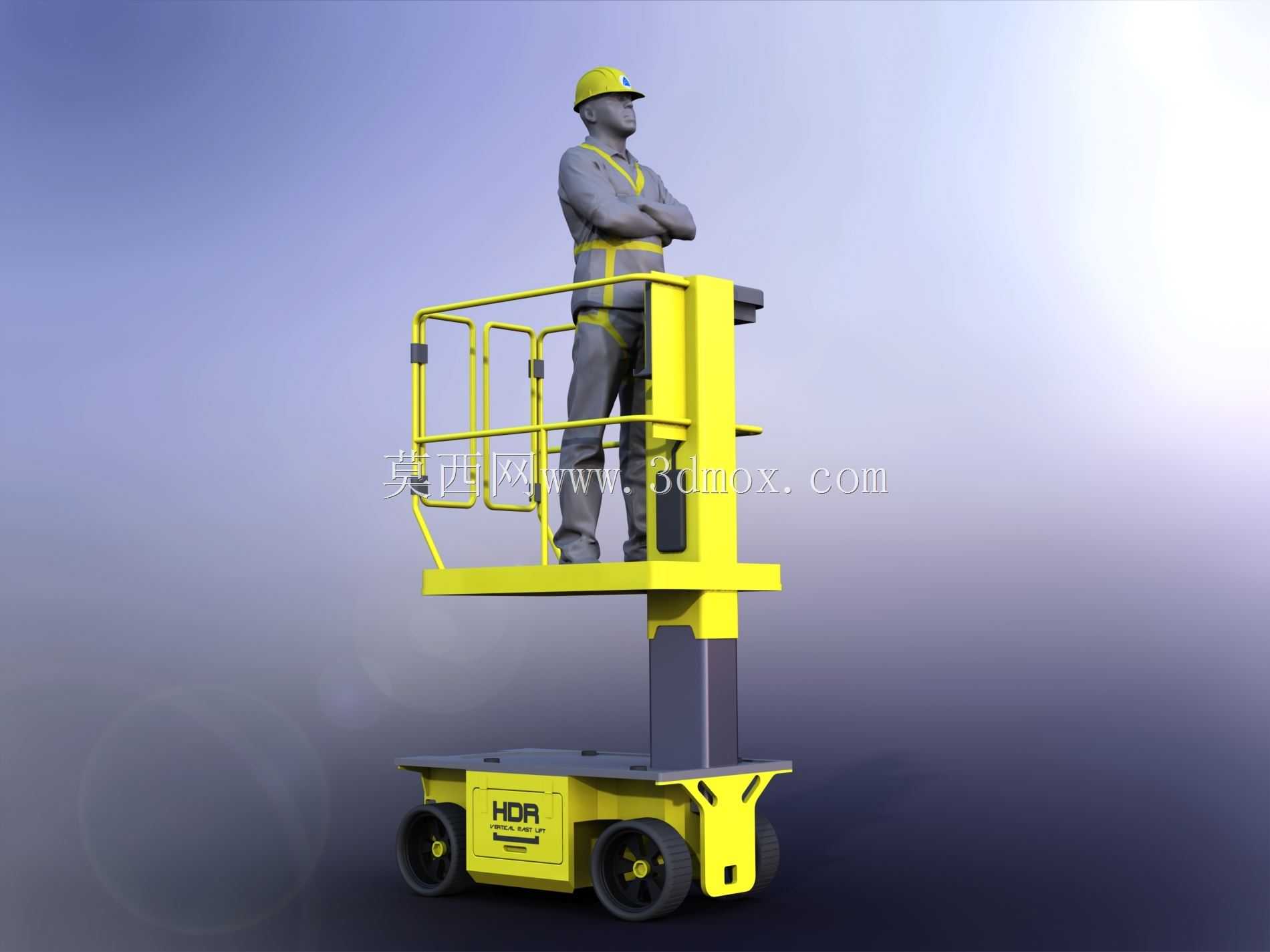

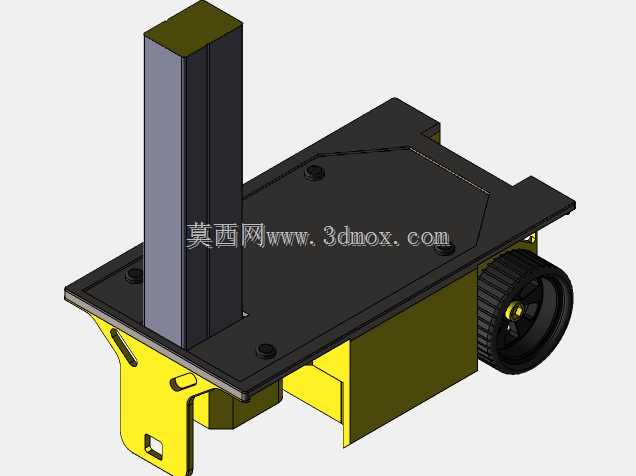

　　这款单桅柱式高空作业设备，主要面向商超场馆维保、厂房管线检修、仓储高位理货、展厅布置作业这类需要频繁转移作业点位的中低空空域作业场景，区别于传统需要外接电源、依赖人力推移的简易登高梯，它自带行走驱动轮组，作业人员站在平台上即可完成设备的行进、转向操作，不用频繁上下平台调整机位，能大幅缩短多点位作业的准备时间。从结构设计逻辑来看，整机采用下置配重底盘加单桅柱升降的布局，底盘内部集成了驱动轮组、转向机构、动力单元以及配重块，将整机重心压在最低位置，哪怕桅柱升到最高作业高度，整机的倾覆力矩也能控制在安全阈值内，底盘外侧的黄色护罩做了圆弧倒角处理，避免在狭窄通道行进时剐蹭墙面或者周边货品。桅柱部分采用嵌套式矩形截面型材，

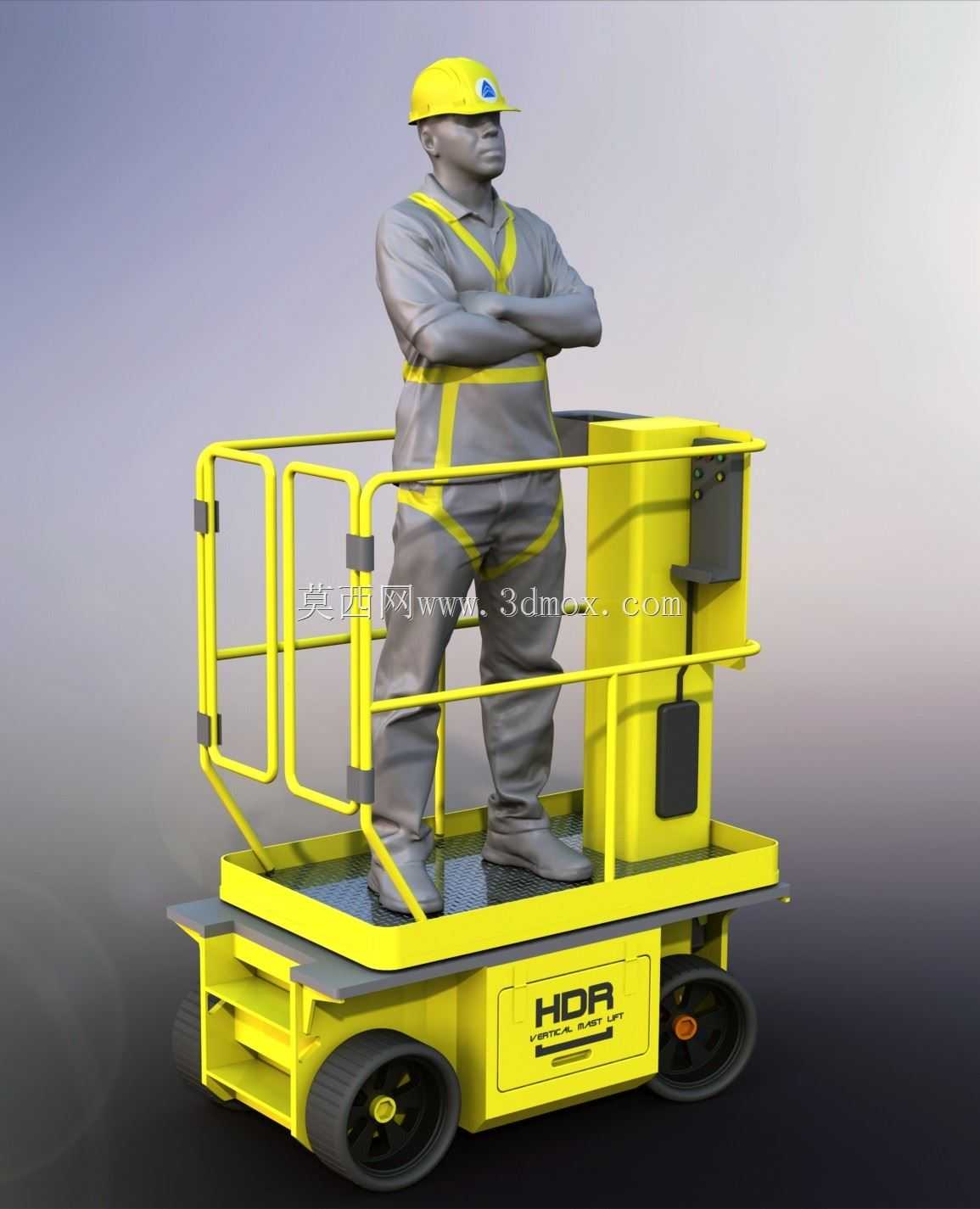

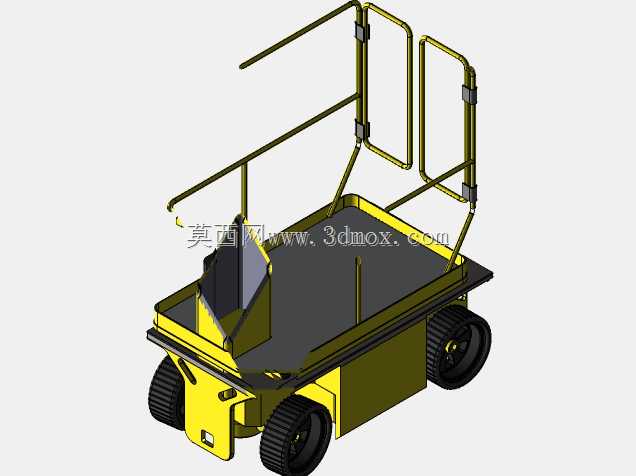

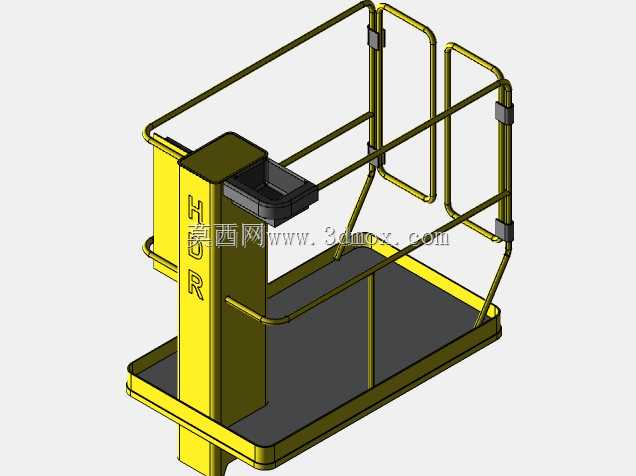

　　每一节型材的配合面都加装了耐磨滑条，升降过程中不会出现径向晃动，桅柱内部的升降驱动采用链条加液压助力的组合结构，相比纯丝杆驱动，它的升降速度更平稳，遇到突发的载荷波动也不会出现骤降问题，桅柱侧面预留了线缆走线槽，平台上的控制按钮线缆、作业工具的供电线缆都可以顺着走线槽排布，避免升降过程中夹线、磨线。作业平台四周的护栏采用快拆式插销结构，日常转运的时候可以把护栏拆下，降低整机高度，方便通过普通的室内门洞、电梯轿厢，平台表面做了防滑冲压花纹处理，边缘设置了踢脚板，防止作业人员随身携带的扳手、螺丝刀这类小工具从平台缝隙掉落砸伤地面人员，平台入口处的护栏门带自锁机构，只要人员进入后关上门就会自动锁止，不会因为设备行进晃动意外开门。

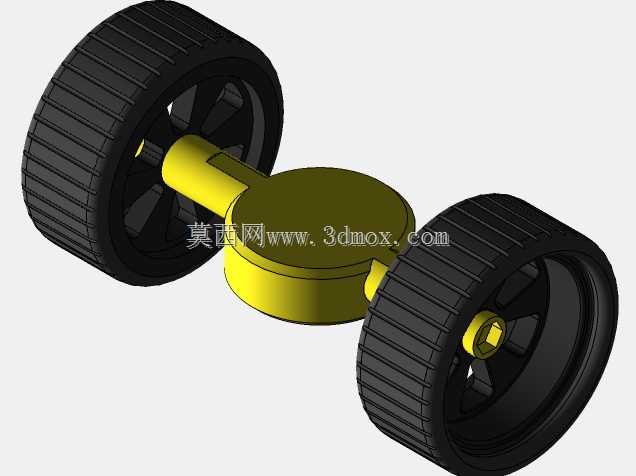

　　从安装边界尺寸来看，整机处于收拢状态时，长度控制在1.8米以内，宽度控制在0.8米以内，能够轻松通过宽度1米的狭窄通道，最小转弯半径不到1米，在货架间距较窄的仓储区域也能灵活转向，桅柱的最低收拢高度不到2米，不需要额外拆解就能进入标准层高的工业电梯，最高作业高度覆盖6到8米的区间，能够满足大部分厂房层高、商超层高的高空作业需求，底盘的离地间隙控制在100毫米，既能越过车间地面常见的电缆桥架盖板、小尺寸门槛，也不会因为离地间隙过大抬高整机重心。在实际使用过程中，这款设备的底盘轮组采用实心橡胶胎，不会在环氧地坪、瓷砖地面留下胎印，适合对地面洁净度有要求的商超、展厅场景使用，驱动轮带电磁制动功能，只要松开行进控制按钮，轮组就会立即锁死，

　　哪怕停在有坡度的地面也不会出现溜车问题，平台上的控制手柄集成了升降、行进、转向三个功能模块，操作逻辑简单，新上手的作业人员经过简单培训就能独立操作，桅柱的升降行程设置了上下限位传感器，升到最高设计高度或者降到最低收拢位置时会自动切断动力，避免机构硬顶造成结构损伤。设计过程中特意将设备的维护点位都设置在底盘侧面的可开启护罩内，日常检查液压油位、链条张紧度、电池状态的时候，不需要拆解整机结构，打开护罩就能直接操作，底盘的四个角都设置了应急支撑腿，当设备停在有轻微坡度的地面作业时，可以放下支撑腿调平底盘，进一步提升作业时的稳定性，平台上还预留了工具挂钩点位，作业人员可以将安全带、工具包挂在挂钩上，解放双手完成检修操作。
