可旋转式机用台虎钳夹持工装结构设计

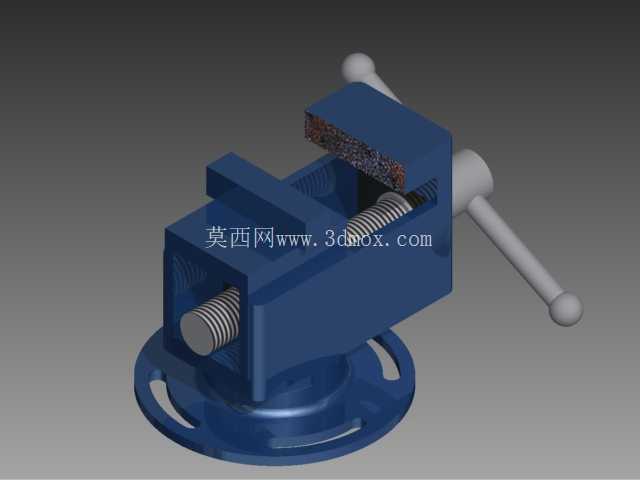

　　在常规机械加工、钳工装配、小型工件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这套可旋转底座的台虎钳结构，完全围绕一线作业的实际夹持需求完成结构设计，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性与操作便捷性。从实际安装边界来看，底部的圆形法兰底座预留了三个对称分布的长条形安装孔，适配多数标准钳工台的T型槽安装间距，安装时不需要额外改制工作台面，通过螺栓压紧即可完成固定，底座的旋转结构采用止口配合加锁紧机构，松开锁紧手柄后可带动上部钳身360度水平回转，能根据作业角度需求灵活调整工件朝向，调整到位后扳动锁紧手柄即可完成角度固定，避免加工过程中钳身偏移。

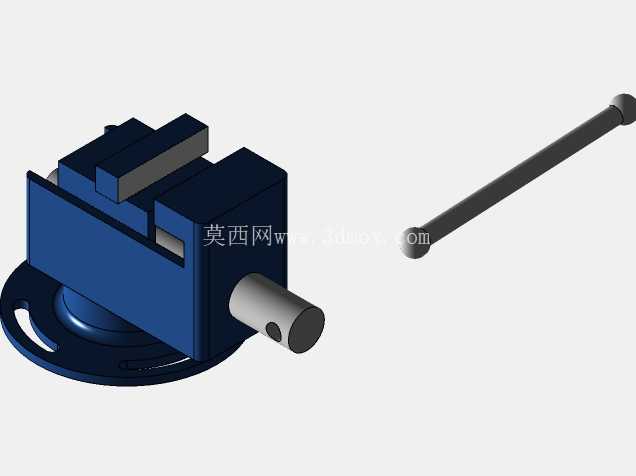

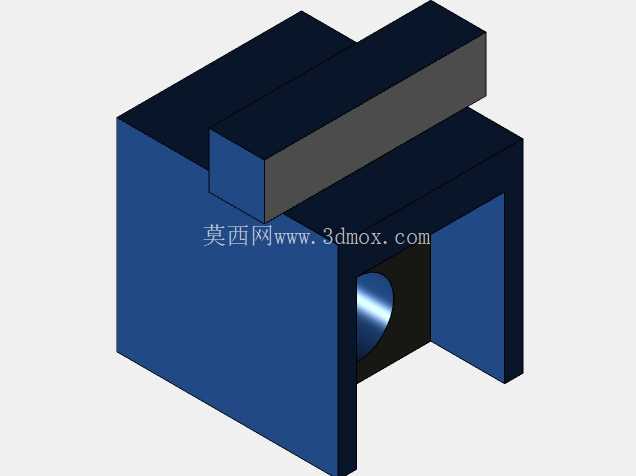

　　钳身主体采用一体式铸铁结构的设计思路，固定钳身与活动钳身的配合导轨采用矩形截面滑动结构，配合间隙经过合理预留，既保证活动钳身沿导轨滑动时无卡滞，也能控制夹持过程中的钳口上抬量，保证夹持面的平行度误差控制在作业允许范围内。传动部分采用梯形丝杠副结构，丝杠一端通过销轴与活动钳身连接，另一端穿过固定钳身的螺母座，末端连接摇动手柄，梯形丝杠的自锁特性可以保证夹持工件后不会因为加工振动出现松夹问题，摇动手柄的力臂长度经过匹配设计，操作人员单手施加正常握力即可获得足够的夹持力，不需要额外加接延长杆，避免过大夹紧力导致薄壁工件变形或者丝杠过载。

　　钳口部分采用可更换式齿面钳口板，通过沉头螺钉固定在钳身的安装槽内，齿面的纹路角度经过优化，夹持金属工件时能提供足够的摩擦力，同时不会在工件表面留下过深的压痕，当钳口齿面磨损后，只需要拧下沉头螺钉即可更换新的钳口板，不需要整体更换钳身，降低长期使用的维护成本。从外形尺寸的适配性来看，钳口的开合行程覆盖了常规小型机械零件、装配组件的夹持尺寸范围，既可以夹持小型的轴类、板类零件完成划线、锉削、钻孔等钳工工序，也可以配合小型钻床、铣床完成轻负荷的机加工夹持作业，整体结构的重心落在底座中心位置，即使夹持偏重的工件时也不会出现工位倾覆的问题。

　　在结构细节处理上，活动钳身与丝杠的连接位置预留了润滑脂注油通道，定期加注润滑脂即可保证丝杠传动的顺畅性，减少滑动面的磨损，延长工装的使用寿命；摇动手柄的两端采用球形端头，避免操作过程中划伤手部，手柄与丝杠的连接采用过盈配合加横向销钉固定，长期反复扳动也不会出现手柄松脱的问题。这套结构的建模过程完全遵循实际加工的工艺逻辑，所有的安装孔、配合面、倒角特征都与实际加工工序对应，没有出现无法加工的几何特征，比如底座安装孔的沉头深度、钳口板的螺钉孔位置、导轨面的加工余量预留，都符合通用机械加工的工艺要求，不管是用于工装结构的参考设计，还是用于教学演示的结构原理展示，都能还原真实台虎钳的装配关系与运动逻辑。在实际车间应用中，这类台虎钳通常布置在钳工工位、小型机加工设备的旁侧工位，除了常规的工件夹持，还可以配合角度垫铁、V型块等辅助工装完成异形工件的装夹，旋转底座的设计可以减少操作人员反复挪动工件或者调整身体姿态的频率，降低长时间作业的疲劳度，相比固定式底座的台虎钳，作业灵活性提升明显，同时整体结构的刚性并没有因为增加旋转功能而出现明显下降，完全能满足常规轻负荷加工的刚性要求。
