大扭矩Gecko步进电机结构设计

在中小型数控加工平台的传动选型中，步进电机的扭矩输出、安装适配性直接决定了设备的进给精度与负载能力，这款适配Gecko驱动器的步进电机，最初是为ModMan CNC平台的进给轴驱动需求开发，实际可覆盖多数桌面级数控设备、小型自动化滑台的动力输出场景。从实际使用场景来看，这类大扭矩步进电机常被布置在数控雕刻机、小型铣床的X/Y/Z进给轴端，也可用于3D打印设备的挤出机构、自动化生产线的点位输送工位，相比常规小扭矩步进，它能在低转速区间输出足够的保持扭矩，避免进给过程中出现丢步、错位的问题，尤其适合硬材质切削、重载滑台移动这类对动力储备要求较高的工况。

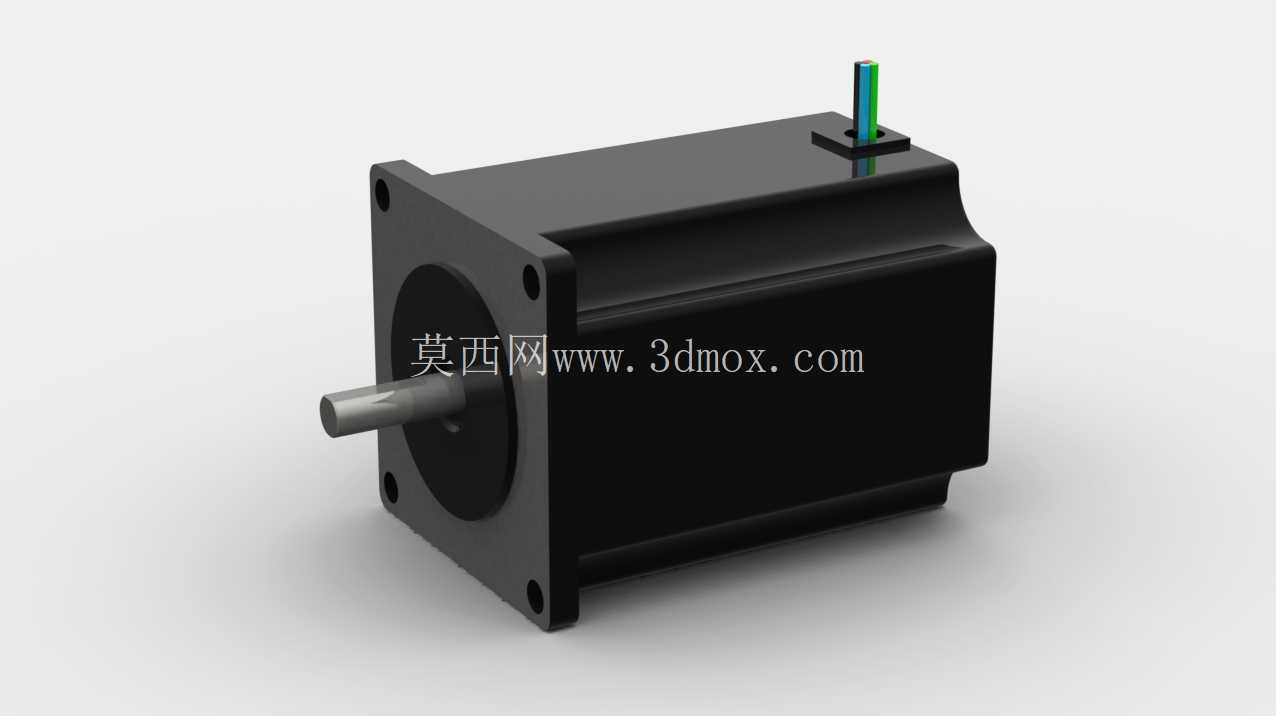

从结构设计思路来看，这款电机采用方形机座的经典布局，机座端面上预留的四个安装孔位完全匹配行业通用的安装尺寸规范，不需要额外加工转接板就能直接固定在标准电机座、滑台安装面上，输出轴采用单出轴D型切边设计，和联轴器、同步轮的配合面能传递更大扭矩，不会出现长时间运行后轴孔打滑的问题。机座本体采用一体拉伸的金属壳体，表面做发黑处理，既可以提升壳体的散热效率，也能在车间多油污、多切削粉尘的环境下避免壳体锈蚀，顶部的出线端做了密封防护处理，引出的多芯线缆直接对应驱动器的A+、A-、B+、B-相位接线端，接线时不需要额外拆解电机端盖，减少现场接线的出错概率。

从安装边界尺寸来看，这款电机的机座边长、机身长度、输出轴直径、轴伸长度都经过严格的尺寸校核，在配套ModMan CNC平台安装时，电机本体不会和平台的龙门架、拖链、限位开关产生运动干涉，端盖的轴承位采用高精度镗孔加工，保证输出轴的径向跳动量控制在极小范围内，当电机带动丝杠做高速往复运动时，不会因为轴系晃动导致进给精度下降。电机内部的定子绕组采用多槽集中绕线方式，和Gecko驱动器的细分驱动参数完全匹配，运行时的低速振动更小，在细分驱动模式下可以实现微米级的进给分辨率，满足精密加工场景的精度要求。

在实际选型适配时，需要注意这款电机的扭矩特性是低转速区间扭矩输出充足，当转速超过一定阈值后扭矩会出现明显衰减，因此更适合搭配丝杠传动、低减速比同步轮传动的工况，不适合直接连接高转速负载。安装时要保证电机安装面和被连接件的端面平行度，避免输出轴承受额外的径向力，否则会加速前端轴承的磨损，缩短电机的使用寿命。接线时要严格对应驱动器的相位定义，如果接反相位会导致电机反转、抖动甚至无法正常运转，初次调试时建议先在低转速下空载运行，确认电机转向、运行平稳度正常后再连接负载。另外电机的壳体本身就是散热结构，安装时不要在壳体表面包裹隔热材料，要保证壳体周围有足够的空气流通空间，长时间连续运行时如果壳体温度过高，可以额外加装散热风扇提升散热能力，避免绕组因为高温出现退磁问题，影响电机的输出扭矩。

从结构细节来看，电机后端盖预留了编码器安装位，如果后续需要做闭环控制升级，可以直接加装磁电编码器，不需要对电机本体做额外的结构修改，就能将开环步进系统升级为闭环步进系统，进一步提升设备的运行稳定性，降低丢步故障的发生概率。前端盖的油封结构可以阻挡切削液、粉尘进入电机内部，在有切削液飞溅的加工场景下也能可靠运行，不需要额外加装防护套。
