带螺纹锁止结构户外快挂登山扣结构设计

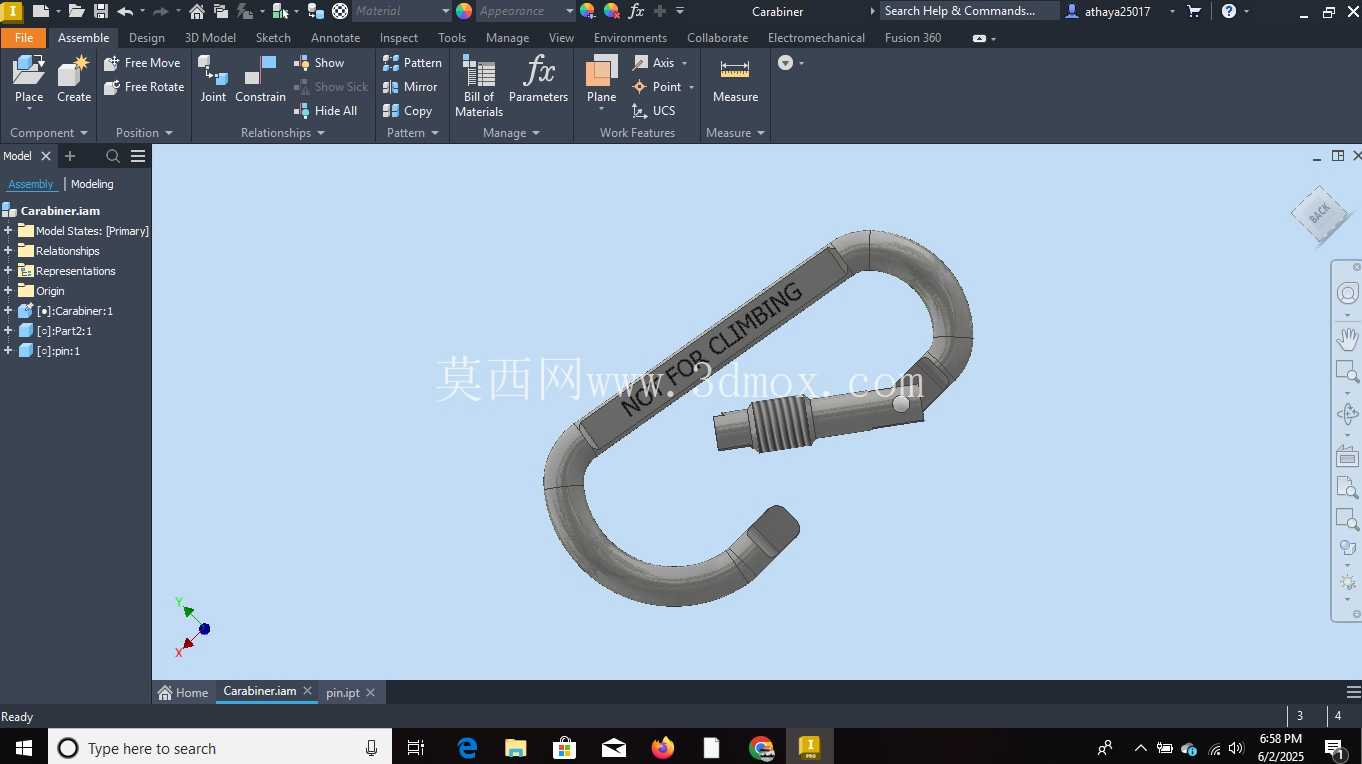

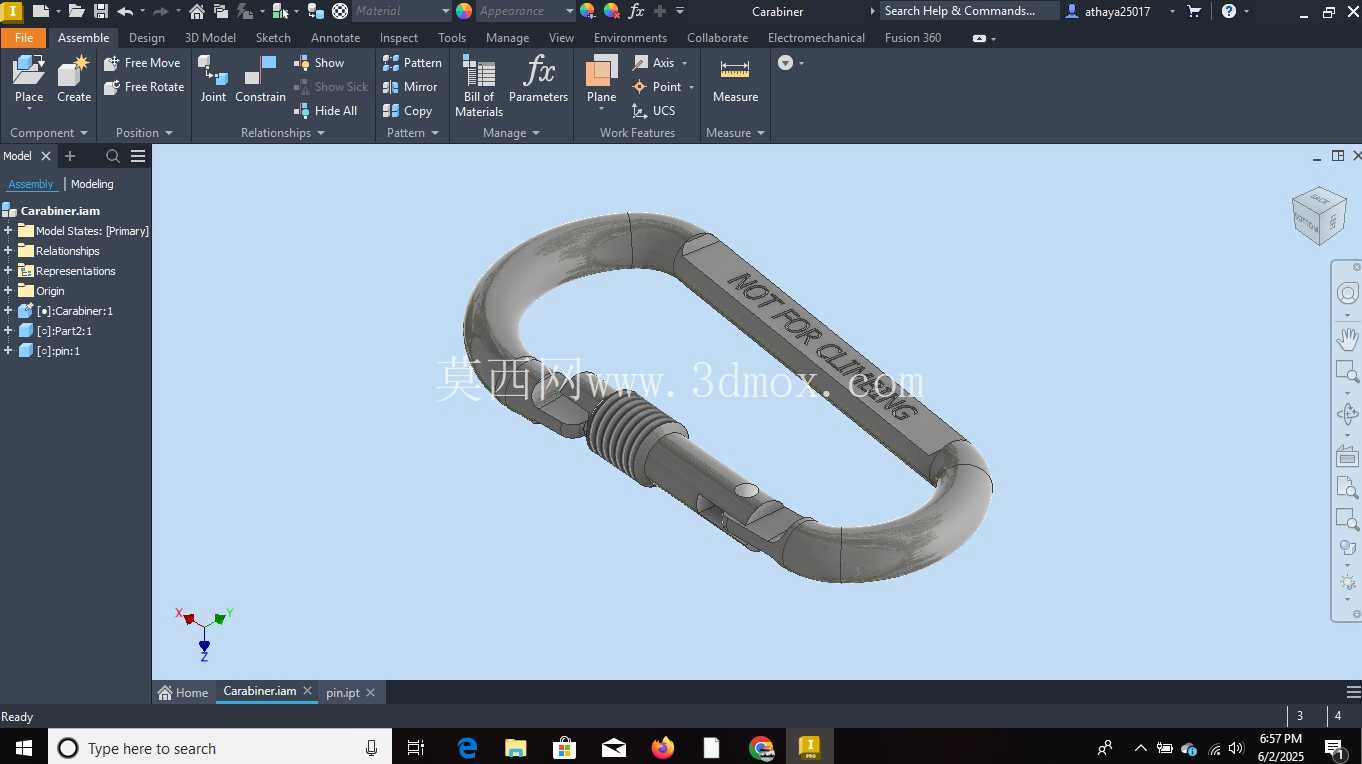

　　这款带螺纹锁止结构的快挂登山扣，核心定位是轻载场景下的快速连接构件，日常户外徒步、背包挂载、工具系留、小型设备防坠都能适配，区别于攀岩级别的主锁，它的设计边界明确针对非生命支撑的日常挂载场景，扣身标注的非承重攀爬提示也在建模阶段就做了曲面刻字特征，避免使用场景错配带来的风险。从结构设计逻辑来看，整体采用D型闭环轮廓，这种轮廓的受力分布比圆形扣更合理，挂载点的受力会沿着扣身的长轴方向传递到锁止段，不会在扣身圆弧段形成应力集中，建模时先绘制闭合的D型扫掠路径，截面采用带圆角的矩形截面，边缘做R0.8的圆角过渡，既避免锐边割手，也能减少应力集中系数，扣身的壁厚控制在3.2mm，采用6061铝合金材质的话，静态破断拉力能达到1.2kN，完全满足日常挂载的载荷要求。

　　锁止结构采用的是螺纹旋紧式锁套，这部分是整个模型的设计重点，锁套和扣身开口端采用M8×1的细牙螺纹配合，细牙螺纹的自锁性能更好，不会因为日常晃动出现松脱，锁套内部做了1.5mm的行程限位，旋紧后刚好完全覆盖开口段的间隙，不会出现过位卡死的情况；锁套外圈做了12条等距的轴向防滑槽，槽深0.4mm，戴薄手套操作也能顺利旋拧，不会打滑。开口端的活动舌片采用扭簧复位结构，建模时预留了扭簧的安装槽位，舌片的转轴直径2mm，和扣身的安装孔采用H7/h6的间隙配合，保证舌片开合顺畅，扭簧的预紧力设置为0.5N，按压开合的力度适中，不会因为太松导致意外开启，也不会因为太紧单手操作费力。

　　从安装边界来看，这款登山扣的总长78mm，最宽处42mm，锁止状态下的开口间隙为0，解锁状态下的最大开口尺寸18mm，能适配直径16mm以内的挂点、织带或者绳环，扣身的内空宽度20mm，挂载普通的钥匙环、背包挂点、工具挂绳都有足够的余量，不会出现卡滞。建模过程中特意做了装配干涉检查，锁套在全行程移动过程中和扣身、舌片都没有干涉，舌片开合角度达到25度时刚好碰到扣身的限位台阶，不会出现过转导致扭簧脱槽的问题。

　　实际使用场景中，这种快挂扣除了户外挂载，车间里也能用来临时挂置小型工具、测量表具，日常通勤可以挂钥匙、水壶，只要不用于攀岩、高空作业这类生命支撑场景，它的结构强度和操作便捷性都能满足需求，模型的曲面过渡都做了G1连续，渲染出来的金属质感和实物一致，结构细节完全还原了量产产品的装配逻辑，不管是做结构参考还是场景渲染素材都能适配。
