带安装支座的皮带滚轮传动组件结构

这款带安装支座的皮带滚轮组件，在轻工输送线、小型传动设备、桌面级自动化工位里的应用十分普遍，很多做小型皮带输送、动力传递的结构设计场景里，都会用到这类一体式安装的滚轮结构，不用额外设计复杂的支撑座，能大幅缩短非标设计的周期。从实际使用场景来看，这类滚轮既可以作为皮带传动的张紧轮使用，也能作为小型平皮带输送线的端部从动轮，适配橡胶平皮带、PU平皮带的传动需求，在电子元器件分拣输送、小型包装设备的进料输送、3D打印设备的送料传动、桌面型工装的动力传递环节都能看到这类结构的身影。

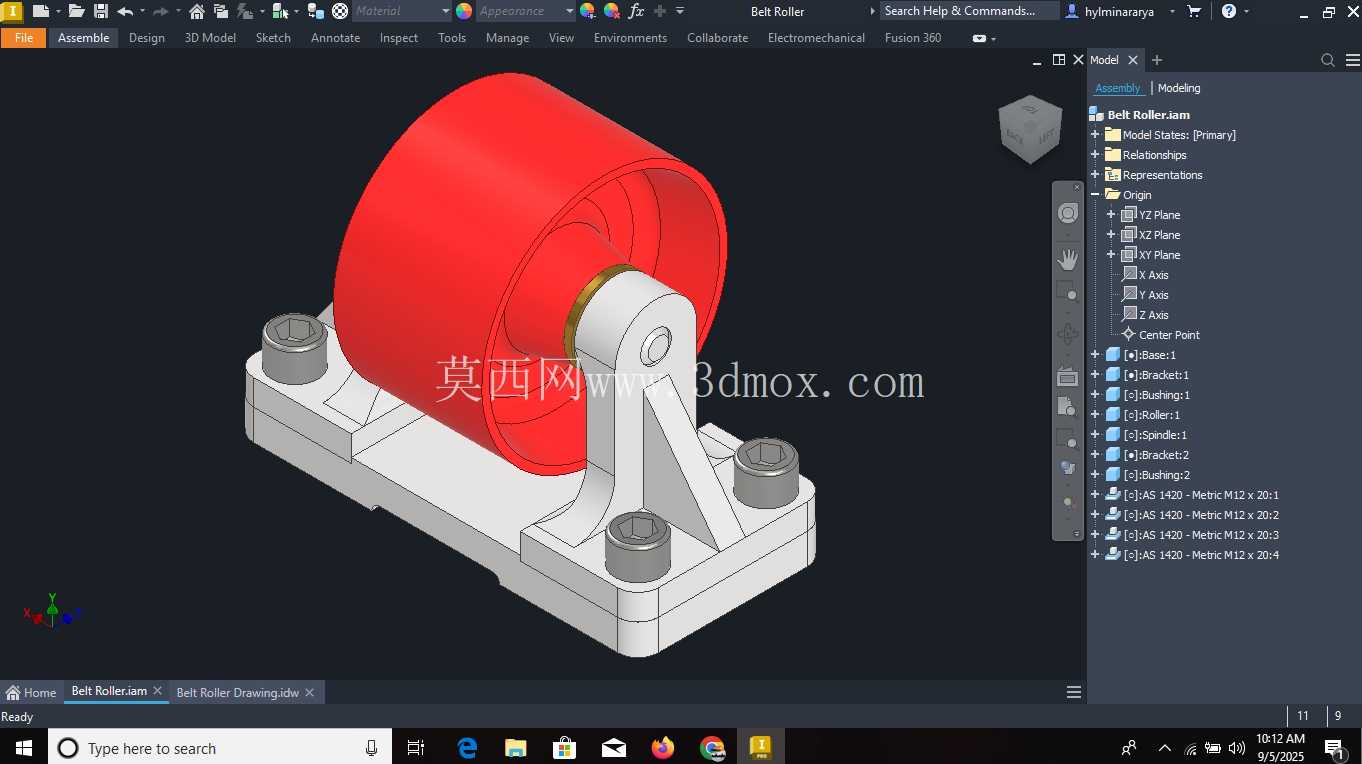

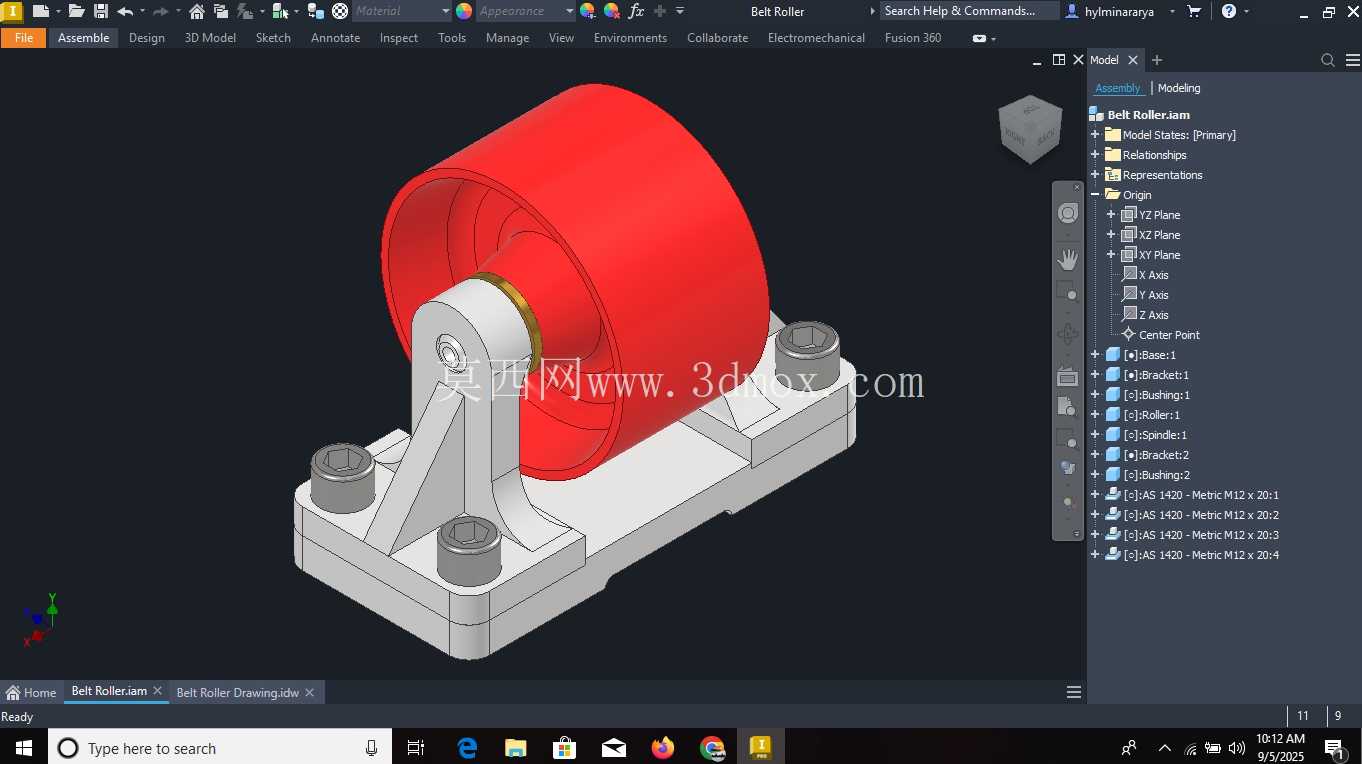

从功能特性上看，这款组件采用了一体式的安装底座设计，底座上预留了四个内六角圆柱头螺钉的安装孔位，安装时可以直接通过螺栓将整个组件固定在设备的安装面板或者型材框架上，不需要额外加工复杂的支撑结构，安装定位的基准面就是底座的下平面，平面度设计控制在0.1mm以内，能保证滚轮安装后轴线与安装面的平行度，避免皮带运行时出现跑偏、偏磨的问题。滚轮主体采用了宽幅的轮面设计，轮面做了微弧的中高处理，这种设计是平皮带传动里常用的对中结构，能让皮带在运行过程中自动保持在轮面中心位置，不需要额外加装挡边结构，减少皮带边缘的磨损，延长皮带的使用寿命。支撑部分采用了三角加强筋的立板结构，立板与底座之间的三角筋能有效提升支撑的刚性，避免滚轮在受到皮带张紧力的时候出现立板变形、轴线偏移的问题，立板上的滚轮转轴孔采用了间隙配合的设计，适配标准的销轴类连接件，滚轮内部可以加装滑动轴承或者微型滚动轴承，根据实际的转速和负载需求选择对应的轴承类型，满足不同转速工况下的使用要求。

设计思路上，这款结构优先考虑了安装的便捷性和使用的可靠性，没有采用复杂的分体式支撑结构，而是将底座、支撑立板、加强筋做成了一体式的结构件，不管是采用3D打印打样验证，还是采用机加工、注塑工艺批量生产，都能很好地适配工艺要求。在安装边界的设计上，底座的四个安装孔采用了对称分布的设计，孔位的中心距按照常用的铝型材安装间距做了适配，既可以安装在2020、3030系列的工业铝型材框架上，也可以安装在钢板加工的设备台面上，安装孔采用沉头设计，螺栓安装后头部不会突出底座平面，不会影响底座与安装面的贴合度。滚轮的外径、轮面宽度、支撑高度都做了合理的比例设计，整体结构紧凑，不会占用过多的设备安装空间，在空间受限的小型设备内部也能顺利布置。转轴部分的设计预留了足够的轴向定位空间，可以通过轴用挡圈或者锁紧螺母对滚轮进行轴向固定，避免滚轮在转动过程中出现轴向窜动，保证传动的稳定性。

在实际选型使用的时候，需要根据传递的负载大小、皮带的宽度、运行的线速度来确认滚轮的宽度和轴承的选型，如果是用于轻载的输送场景，比如小型物料的水平输送，滚轮内部可以采用铜套滑动轴承，成本更低，维护也更简单；如果是用于转速较高的动力传动场景，比如电机输出端的皮带张紧，就需要搭配微型深沟球轴承，降低转动过程中的摩擦阻力，减少运行噪音和发热。轮面的中高量设计控制在轮面宽度的千分之五左右，既可以保证皮带的自动对中效果，又不会因为中高量过大导致皮带出现过度的弯折疲劳。整个组件的安装高度从底座底面到滚轮顶部的尺寸经过了优化，在保证滚轮有足够转动空间的前提下，尽可能降低了整体的重心，提升组件安装后的稳定性，避免设备运行过程中出现共振问题。立板上的转轴孔与底座安装面的垂直度控制在0.05mm以内，保证滚轮转动时的端面跳动量在合理范围内，减少皮带运行时的波动。这类结构在非标自动化设计里的复用率很高，很多工程师在做小型传动结构的时候，都会优先选用这类成熟的一体式滚轮组件，不用从零开始设计支撑结构，只需要根据实际的安装空间调整底座的孔位和滚轮的尺寸参数，就能快速完成结构设计，大幅提升设计效率，同时也能降低加工和装配的难度，减少生产环节的出错概率。
