机加工夹持用台虎钳结构设计

在常规机加工、钳工装配、小型工件焊接维修场景中，台虎钳是工位上不可或缺的基础夹持部件，其核心作用是在锯切、锉削、钻孔、攻丝、打磨、小件焊接等工序中，将待加工工件牢牢固定在操作位，避免加工过程中工件移位导致的尺寸偏差、加工报废甚至操作安全隐患。这类夹持装置通常直接安装在钳工工作台、小型钻床工作台的台面上，适配绝大多数小型金属、非金属零件的装夹需求，是金工实训、维修车间、小型加工坊的标配工装。

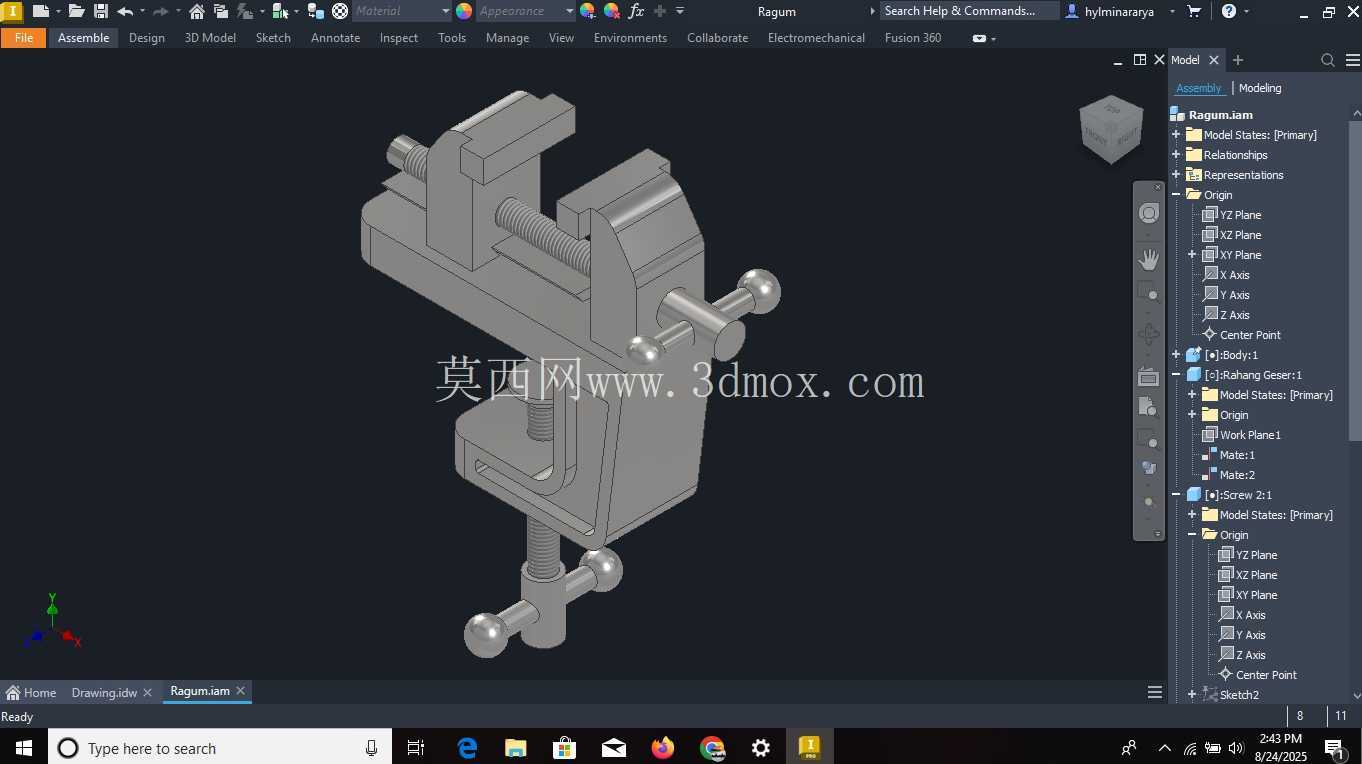

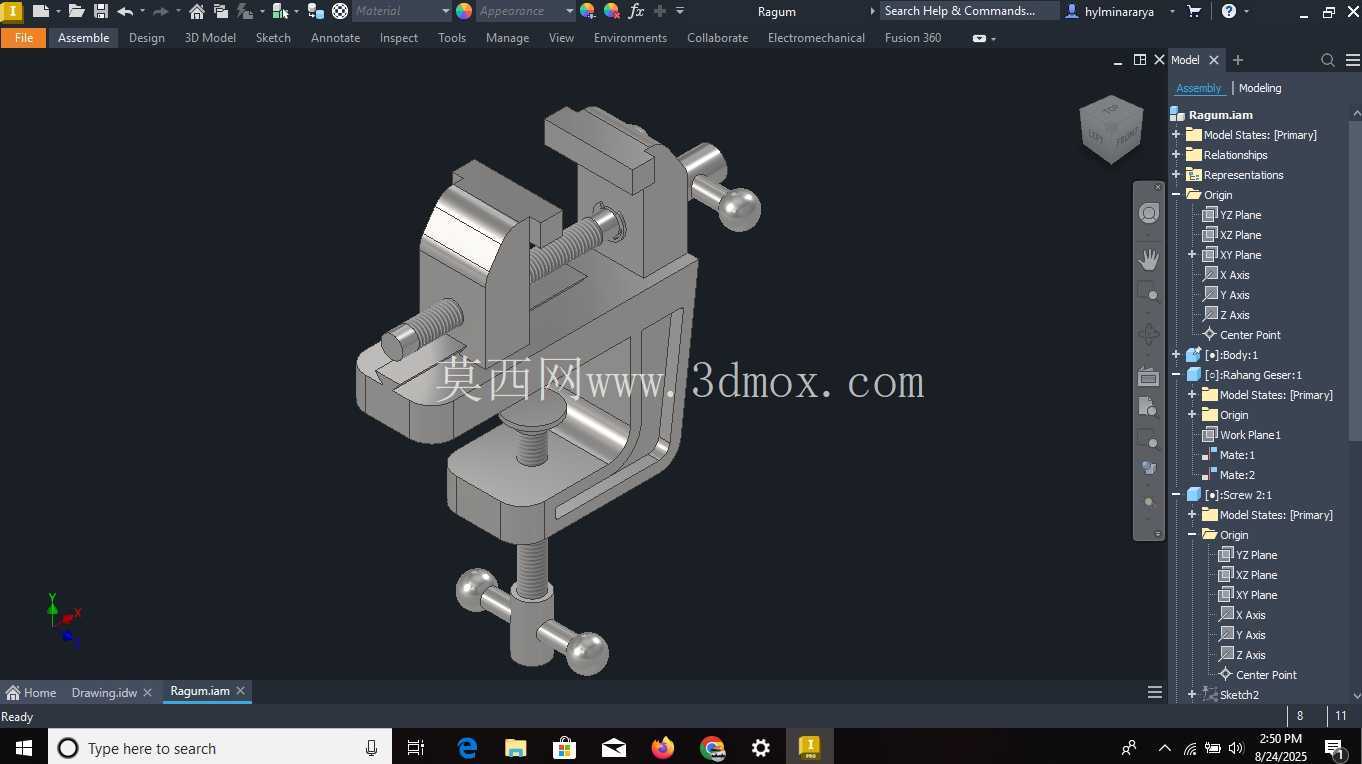

从结构设计逻辑来看，这款台虎钳采用了经典的丝杠螺旋传动结构来实现钳口的开合与夹紧动作，整体分为固定钳身、活动钳身、传动丝杠、夹持手柄、钳口垫、底座锁紧结构几个核心部分。固定钳身作为整个装置的承载基座，底部设置了与工作台面连接的安装边界，预留的安装孔位可适配T型槽螺栓或者压紧螺栓直接固定在工作台边缘，安装时需要保证钳身工作面与工作台边缘的距离满足长工件的竖向装夹需求，避免工件与台边发生干涉。活动钳身通过导轨结构与固定钳身配合，保证开合过程中钳口始终保持平行，不会出现偏斜导致的工件夹持不稳、夹伤工件表面的问题。

传动部分采用梯形螺纹丝杠，相比普通三角螺纹，梯形螺纹的传动效率适中、自锁性能可靠，当夹紧工件后不会因为加工过程中的振动导致钳口松脱，不需要额外增加锁紧结构就能保持足够的夹紧力。丝杠两端分别与固定钳身的支撑座、活动钳身的传动螺母配合，两端的操作手柄采用球头设计，转动时施力方便，操作人员可以根据工件的材质、加工受力大小调整夹紧力度，针对薄壁工件可以适当减小夹紧力避免工件变形，针对重载锯切、锉削工序可以加大施力保证夹持牢靠。

钳口部分设计了可更换的防滑齿面钳口板，齿面结构可以增加与工件表面的摩擦力，防止加工过程中工件打滑，当钳口齿面磨损后可以直接拆卸更换钳口板，不需要整体更换钳身，降低长期使用的维护成本。针对需要保护表面光洁度的精加工工件，也可以在钳口处加装铜质或者铝质软钳口垫，避免硬齿面夹伤工件已加工表面，适配不同加工阶段的装夹需求。

从安装边界来看，这款台虎钳的整体尺寸适配常规中小型钳工工作台，钳口最大开合距离覆盖常见小型零件的装夹尺寸范围，钳身高度设计符合操作人员坐姿操作的人机工程要求，操作时手臂自然放置就能转动手柄、完成工件装夹与加工操作，长时间作业不容易产生疲劳。底座部分除了基础的固定安装结构外，部分同类型结构还会增加回转底座，可根据加工需求调整钳身的水平角度，方便操作人员从不同方位完成加工操作，不需要反复松卸工件调整装夹角度，提升多面加工的操作效率。

在实际使用场景中，这类台虎钳除了常规的工件夹持功能外，还可以配合小型工装完成小零件的折弯、校直、铆接等操作，是维修工位、装配工位上的多功能基础工装。设计过程中需要重点保证导轨配合面的加工精度，避免活动钳身开合过程中出现卡滞、晃动，丝杠与螺母的配合间隙要控制在合理范围，既要保证传动顺畅，也要避免间隙过大导致的钳口窜动，影响装夹精度。钳身主体采用铸铁材质整体铸造，具备足够的刚性与减震性能，能够承受锯切、锉削过程中的冲击载荷，不会因为长期受力出现变形，保证长期使用的精度保持性。

针对不同的使用场景，台虎钳的钳口宽度、最大开合行程、夹紧力参数会有不同的规格选型，这款结构属于通用型中小规格台虎钳，适配绝大多数轻型加工、维修、实训场景的使用需求，结构简单可靠，零部件加工难度低，装配维护方便，没有复杂的液压、气动辅助结构，纯机械传动的结构故障率极低，不需要额外的动力源就能完成装夹动作，适用场景非常广泛。在建模过程中，需要重点验证丝杠传动的行程是否满足最大开合距离要求，活动钳身与固定钳身的导轨配合是否存在干涉，手柄转动过程中是否会与钳身、工作台发生碰撞，安装孔位的尺寸是否匹配常规工作台的安装标准，保证模型结构符合实际加工与装配的工艺要求，能够直接用于生产加工参考或者工装设计选型参考。
