榴弹发射器V2结构设计三维作品

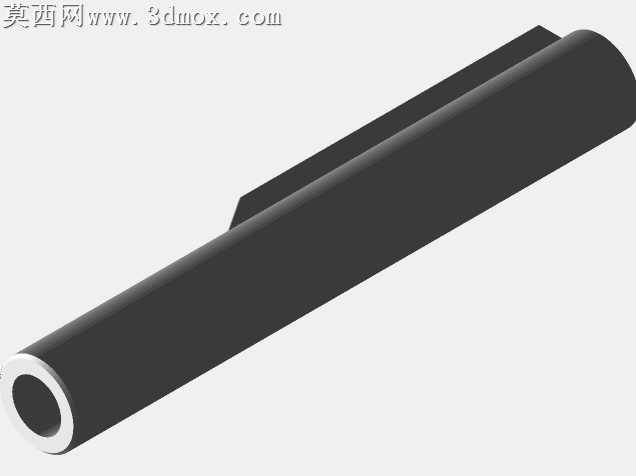

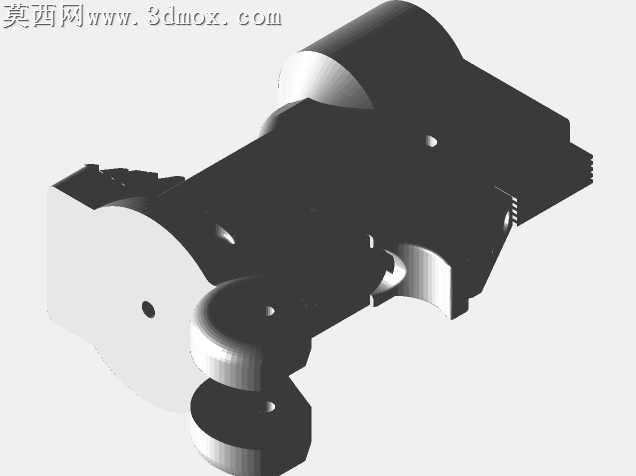

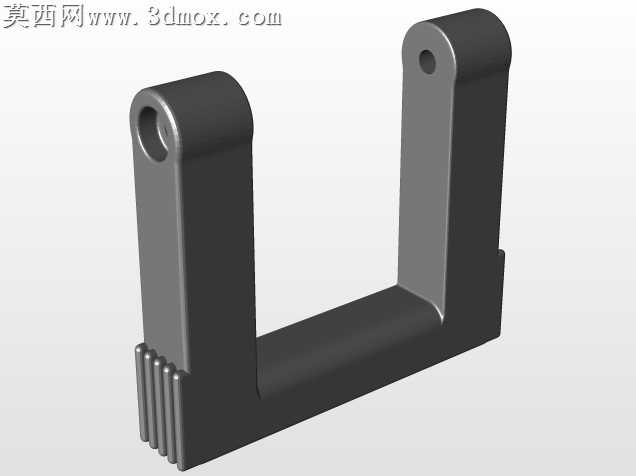

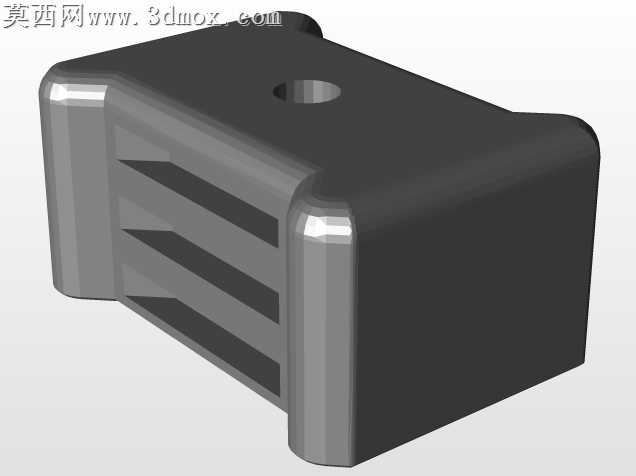

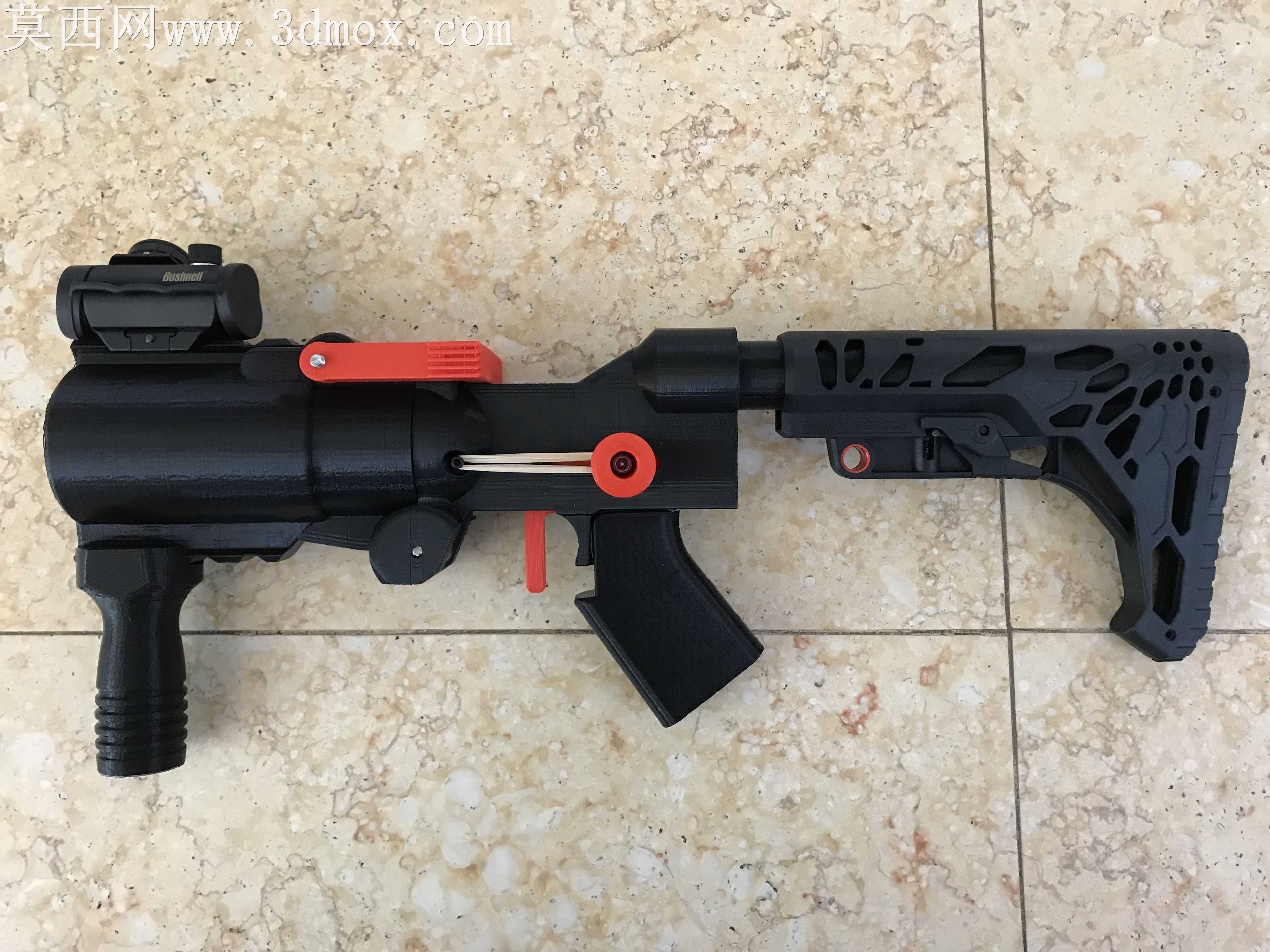

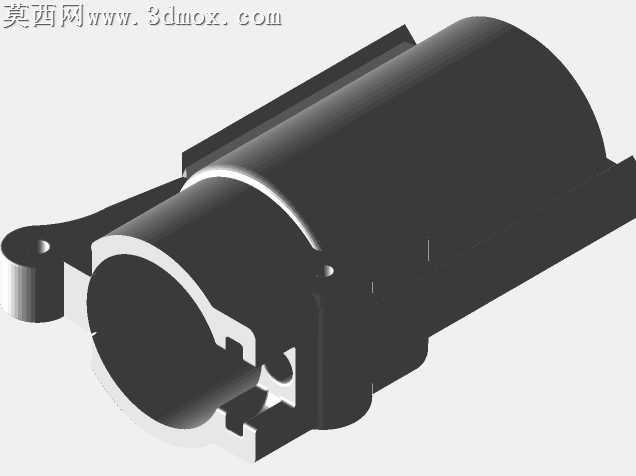

本作品为手持榴弹发射器V2的三维建模设计成果，建模阶段围绕发射器的功能逻辑完成全零件结构搭建，首先完成主体枪管组件的参数化建模，精准还原枪管的内膛适配尺寸、外部战术附件安装导轨的卡槽结构，保证导轨与标准战术配件的装配匹配度。握把部分依据人体工程学弧度进行曲面建模，优化握持区域的曲面过渡，贴合手部自然握持形态，前握把设置竖向防滑纹理结构，提升握持时的摩擦力表现。击发机构部分完整还原扳机、击锤、保险拨杆的联动结构，建模时预留各活动零件的装配间隙，保证击发动作的运动逻辑通顺，红色保险拨杆与扳机护圈的位置关系经过反复调整，符合实际操作的人机交互逻辑。枪托部分采用镂空轻量化结构设计，在三维建模中通过布尔运算完成多孔镂空结构的搭建，在保证结构强度的前提下降低整体重量，枪托尾部设置缓冲垫结构，建模时还原缓冲垫的分层材质结构。顶部瞄准附件安装位完成标准皮卡汀尼导轨的建模，可适配各类瞄准配件，顶部红色拉机柄的滑动行程经过精准测算，建模时预留对应的滑动轨道空间。渲染阶段采用哑光黑工程塑料作为主体材质，还原尼龙材质的细微磨砂质感，操作拨件部分采用亮红色硬质塑料材质，形成清晰的视觉区分，金属弹性部件采用拉丝不锈钢材质，还原金属部件的金属光泽与细微磨损质感。场景渲染采用浅米色石材纹理地面作为承载，通过三点布光方案突出发射器的结构轮廓，阴影设置为软阴影，还原真实光照下的光影过渡效果，渲染输出时开启全局光照，让各零件衔接处的光影表现更自然。设计思路上围绕可装配、可动性为核心，所有紧固件安装位均预留对应尺寸的安装孔位，各活动部件的运动行程均经过干涉检查，避免装配后出现结构卡滞问题，整体结构兼顾仿真外观与实际装配可行性，适配3D打印制作的公差要求，各零件壁厚均匀，符合增材制造的工艺要求。
