手摇式螺旋机械千斤顶结构设计

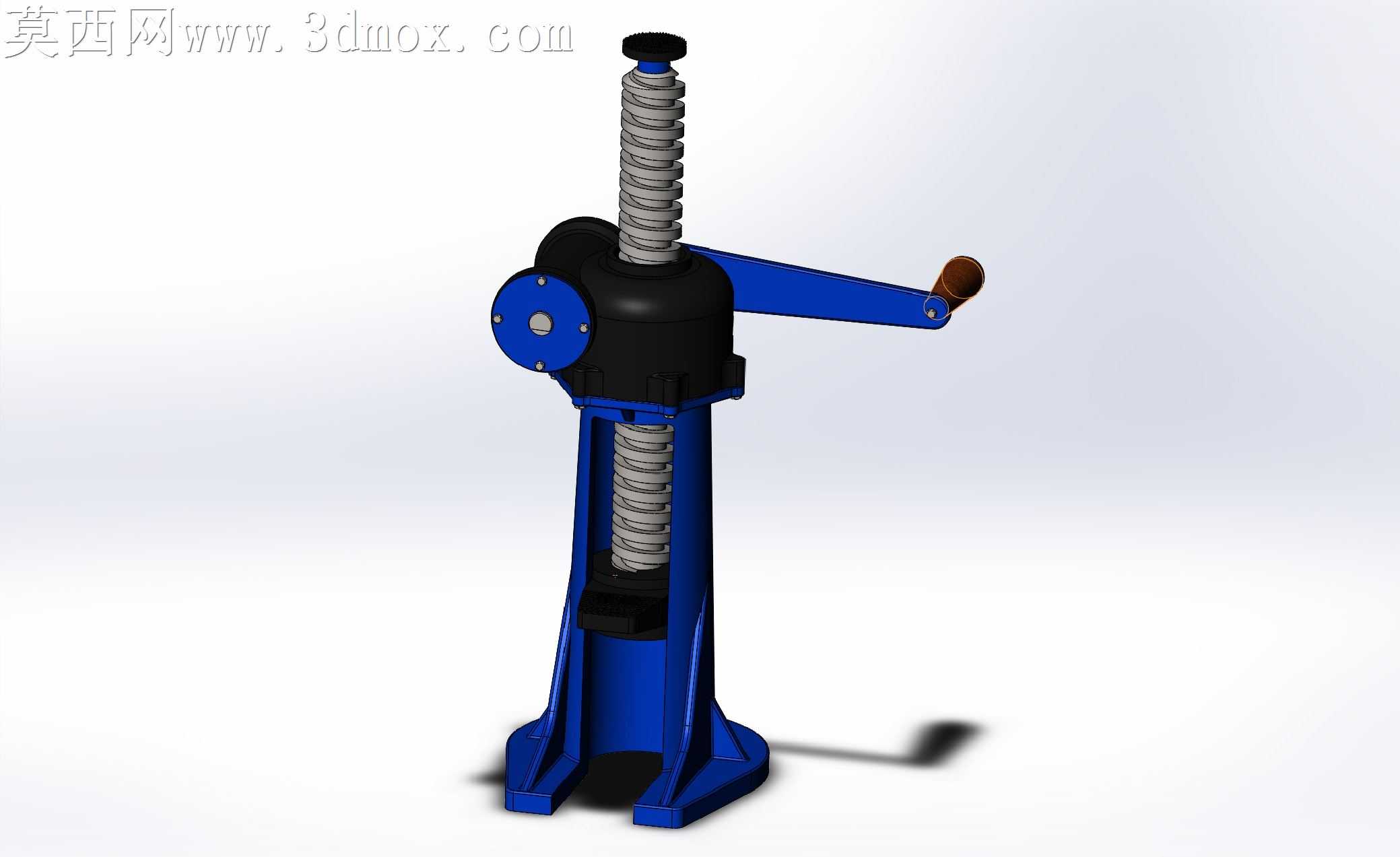

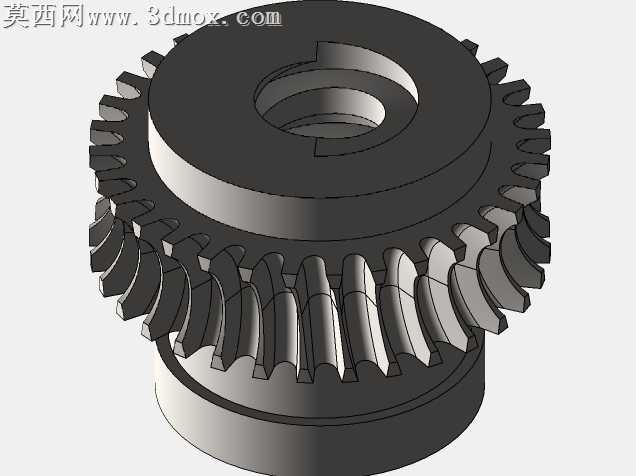

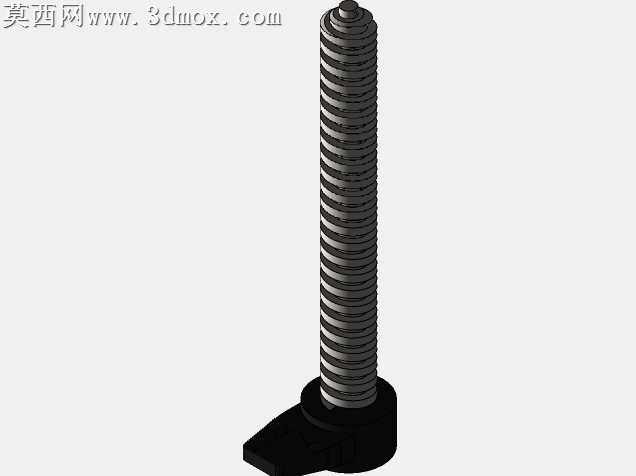

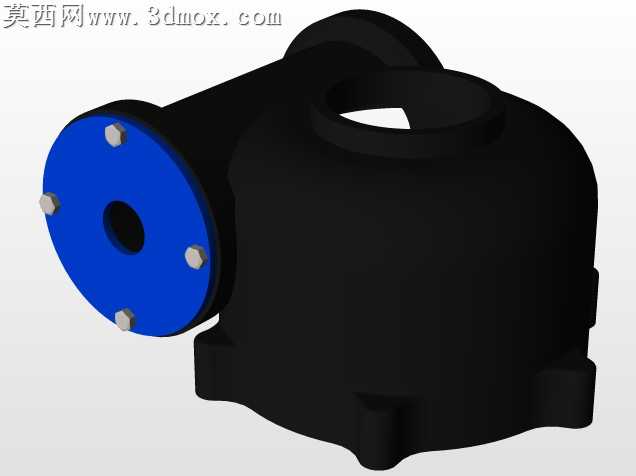

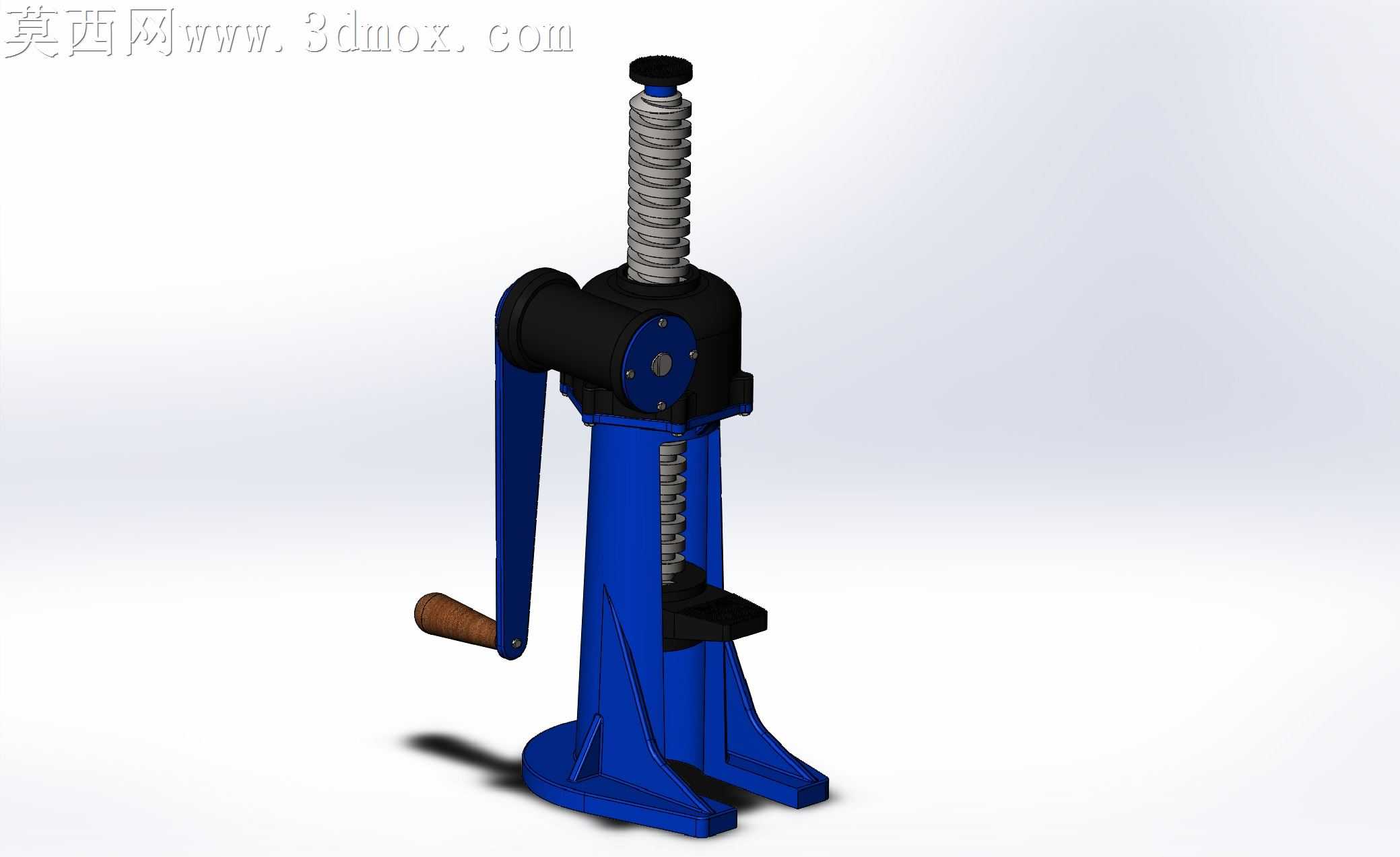

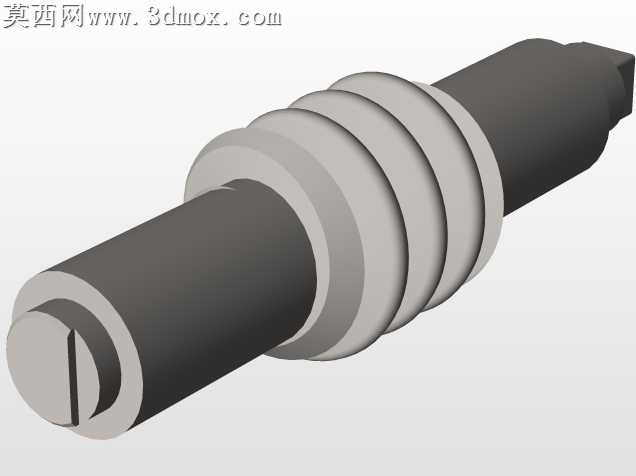

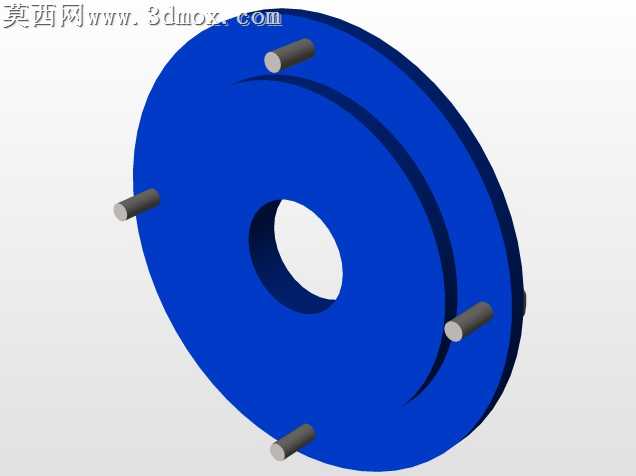

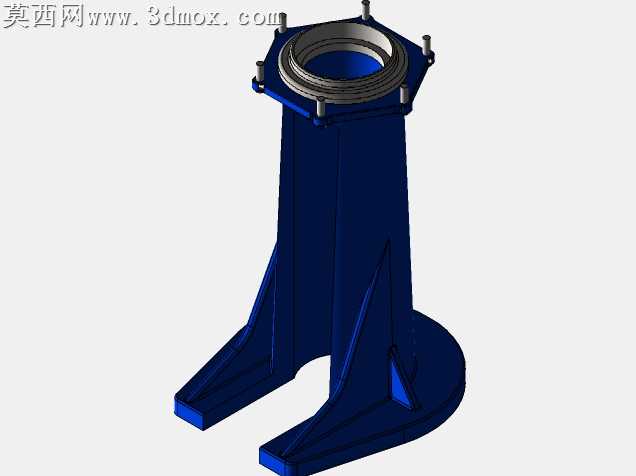

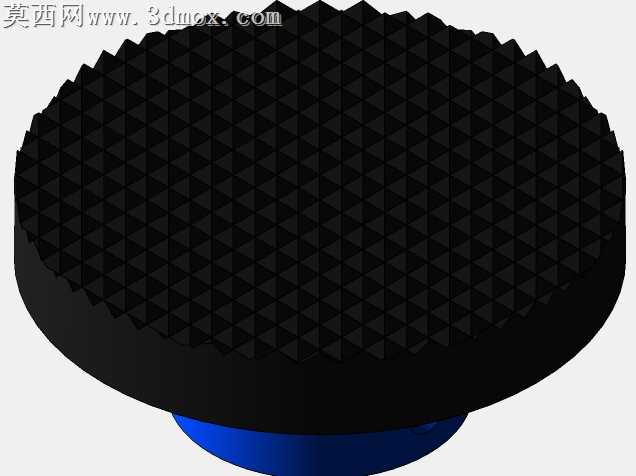

本作品为手摇式螺旋千斤顶的三维设计成果，建模过程严格遵循机械设计规范，先从核心传动结构入手搭建整体框架：首先完成梯形传动丝杠的参数化建模，精准还原丝杠的牙型角、导程、公称直径等关键参数，保证螺旋副的传动匹配度；随后依次构建升降套筒、机架底座、摇柄组件、棘轮传动机构、顶帽与支撑托块等零部件，每个零件的尺寸公差、装配间隙都经过严谨校核，避免出现运动干涉问题。建模阶段对细节处理尤为精细：机架底座的加强筋结构按照受力分布设计，还原了铸造件的圆角过渡特征，避免应力集中；摇柄的木质握把做了贴合人手握持的曲面造型，金属摇臂与握把的装配位置做了限位结构设计；棘轮机构的棘爪、棘轮齿形完全符合机械传动标准，可实现单向间歇传动，防止顶升过程中出现丝杠反转回落的安全问题；顶部顶帽做了防滑纹理设计，增大与被顶升物件的接触摩擦力，提升作业稳定性。材质与渲染阶段，针对不同零部件匹配了对应真实材质：主体机架与金属结构件采用蓝色锤纹漆金属材质，还原工业起重设备的漆面质感，表面添加细微的颗粒纹理模拟真实涂装效果；传动丝杠、棘爪棘轮等传动部件采用调质钢材质，表面做了发蓝处理的金属质感，还原金属零件的哑光金属光泽；摇柄握把采用深棕色实木材质，添加自然的木材纹理与哑光漆面效果；底部支撑脚垫采用黑色橡胶材质，模拟橡胶的哑光防滑质感。渲染阶段采用三点布光方案，主光源从侧上方打亮主体结构，清晰展现机架的曲面造型与加强筋结构，辅助光源补光消除暗部死黑，轮廓光勾勒出丝杠、摇柄的边缘轮廓，地面添加柔和的投影增强模型的立体感与真实感，背景采用浅灰渐变突出主体，让整个千斤顶的结构细节清晰呈现。设计思路上，这款手摇螺旋千斤顶摒弃了液压千斤顶易漏油、受温度影响大的缺陷，采用纯机械螺旋传动结构，依靠梯形丝杠的自锁特性保证顶升作业的安全性，整体结构紧凑稳固，底座的分叉式支撑脚设计增大了支撑接触面积，降低对地压强，可在多种复杂地面工况下使用；摇柄的力臂长度经过力矩计算，保证操作人员用较小的手动力即可实现大吨位顶升，棘轮结构的设计让操作人员可在小空间内反复扳动摇柄完成顶升，无需360度转动摇柄，适配狭小作业空间的使用需求。整体装配完成后经过运动仿真验证，丝杠升降行程顺畅无卡滞，棘轮锁止可靠，各部件装配关系准确，完全符合手动螺旋千斤顶的实际工作原理与结构要求。
