卧式汽车液压千斤顶三维结构设计

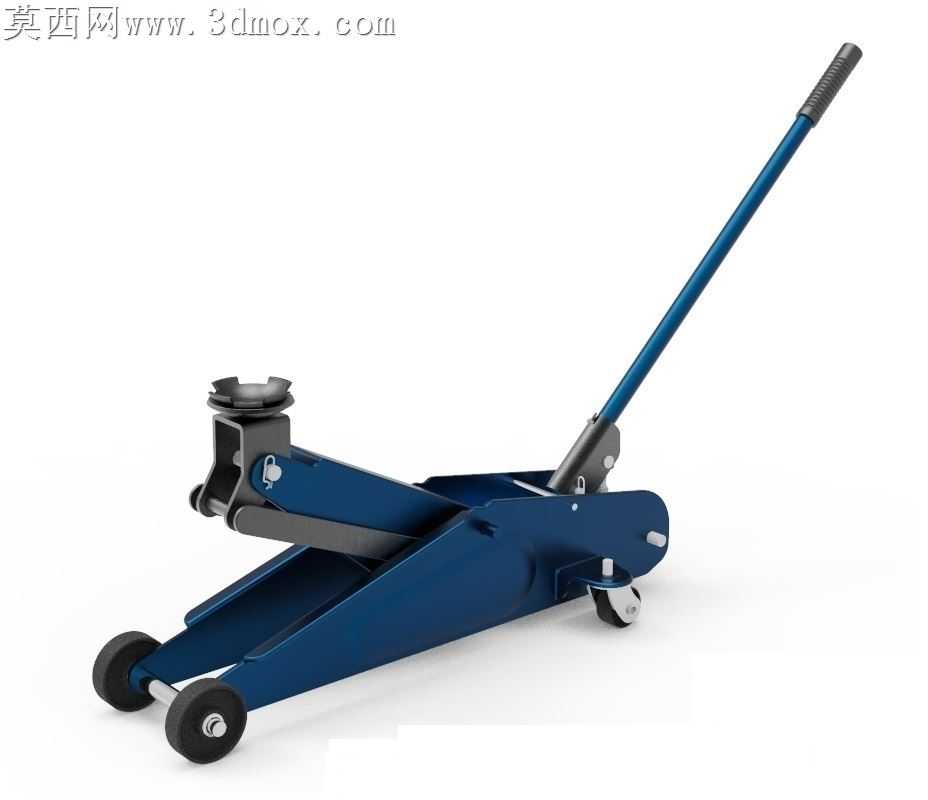

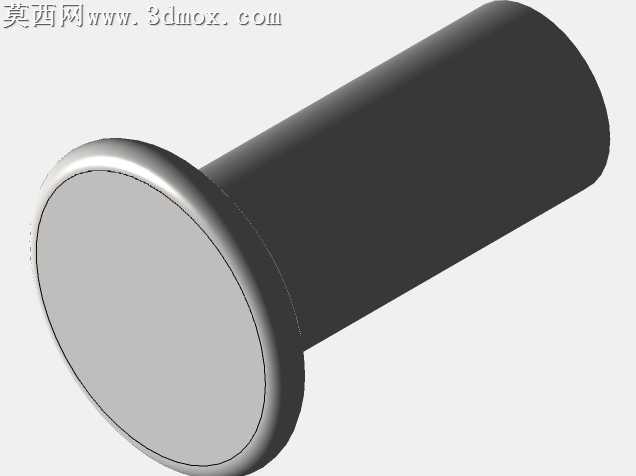

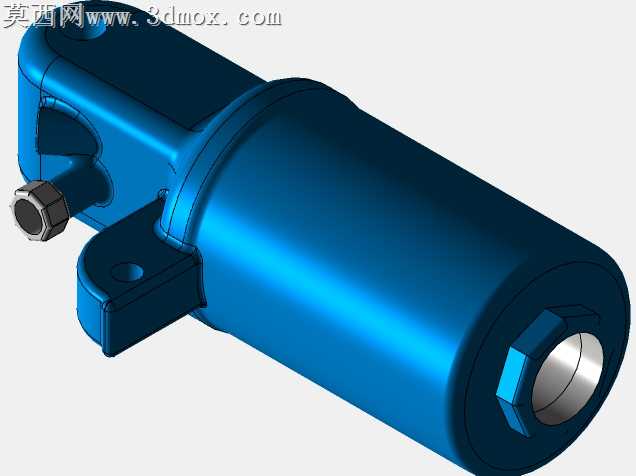

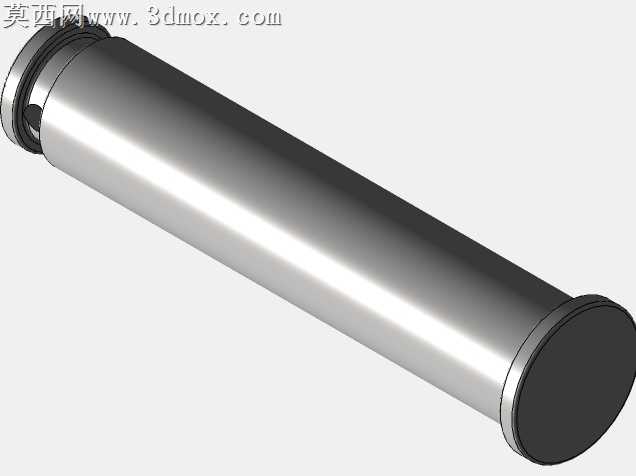

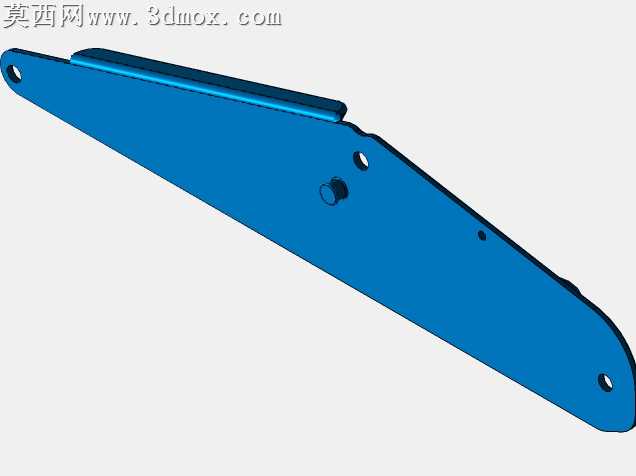

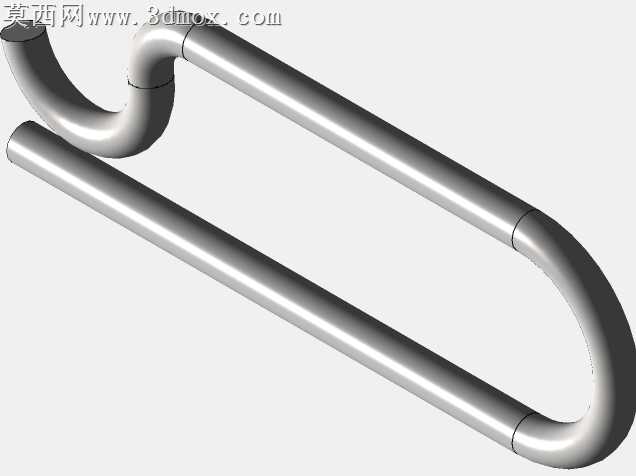

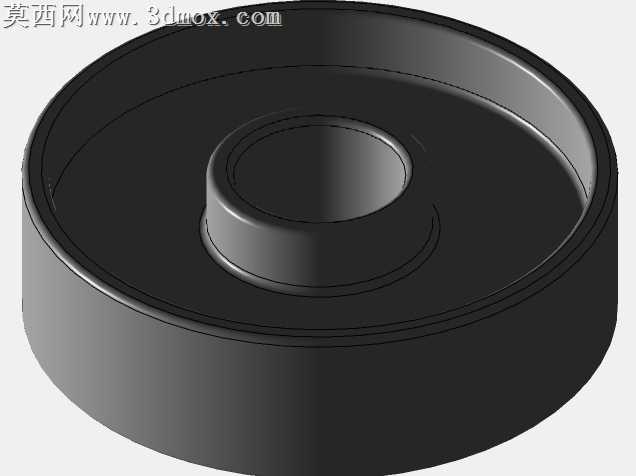

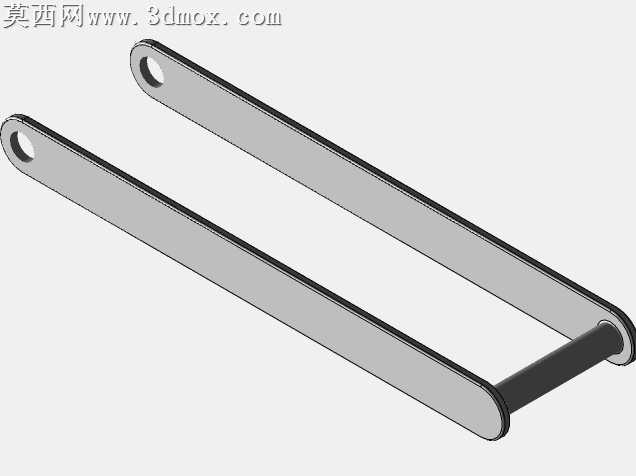

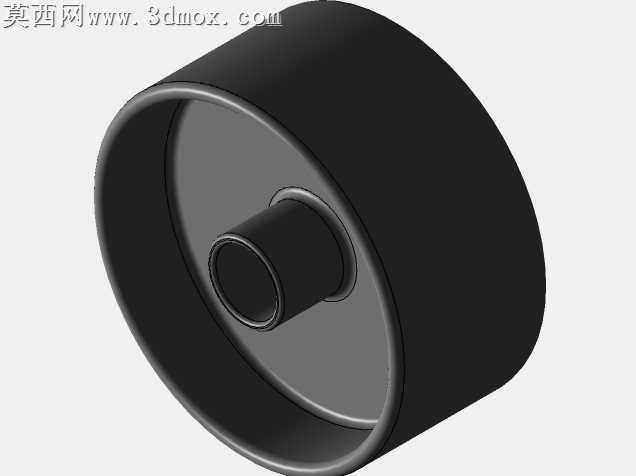

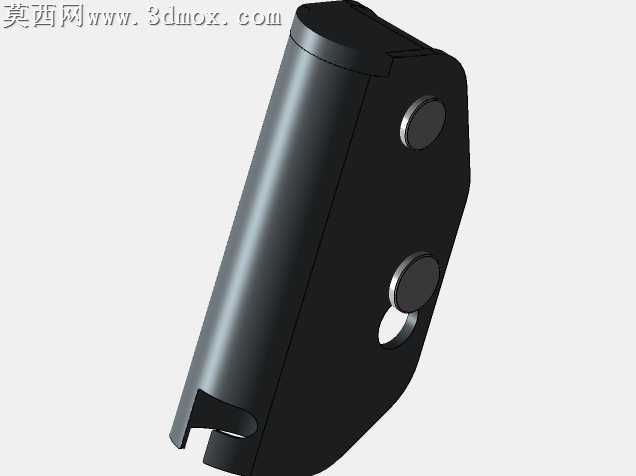

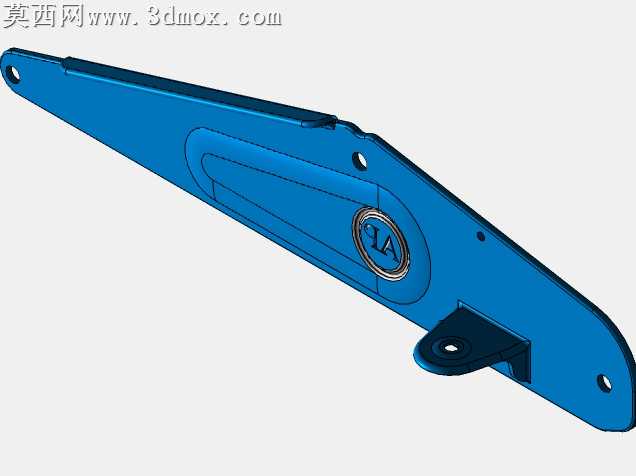

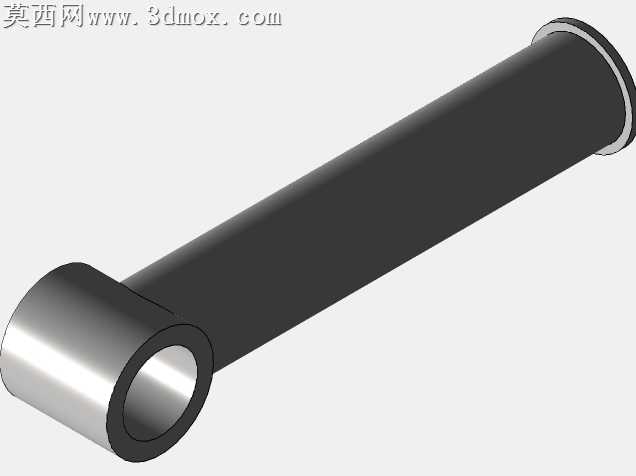

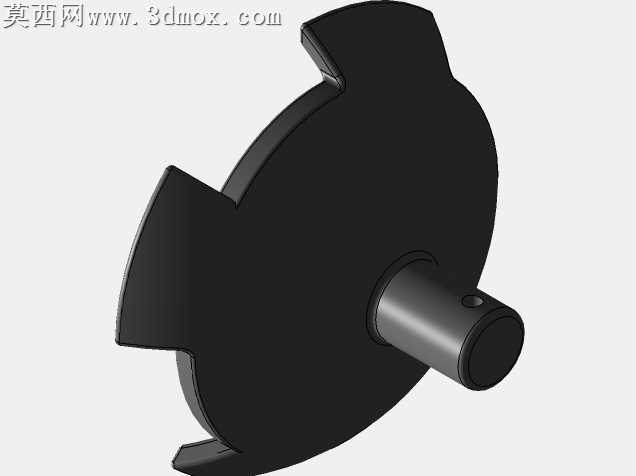

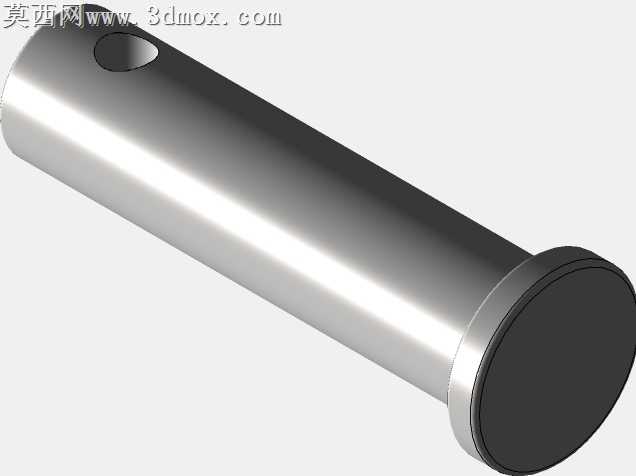

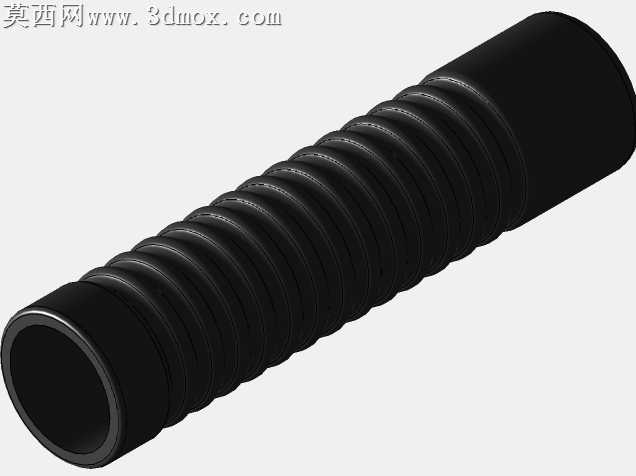

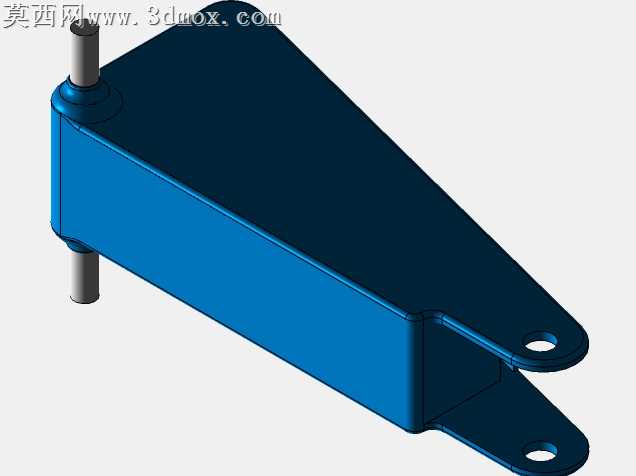

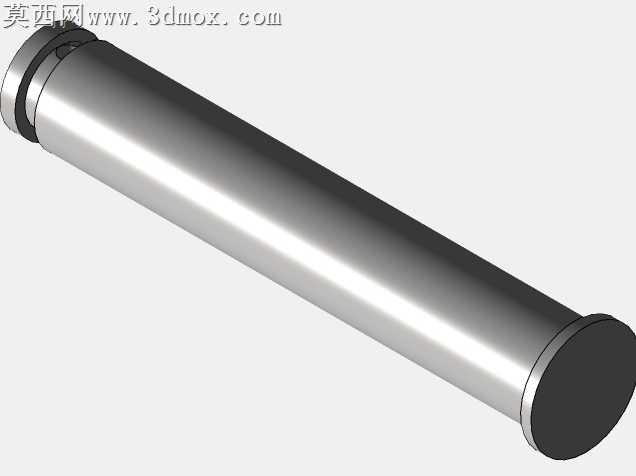

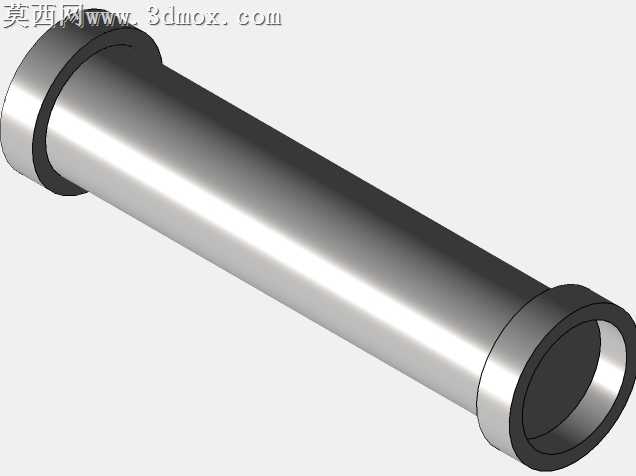

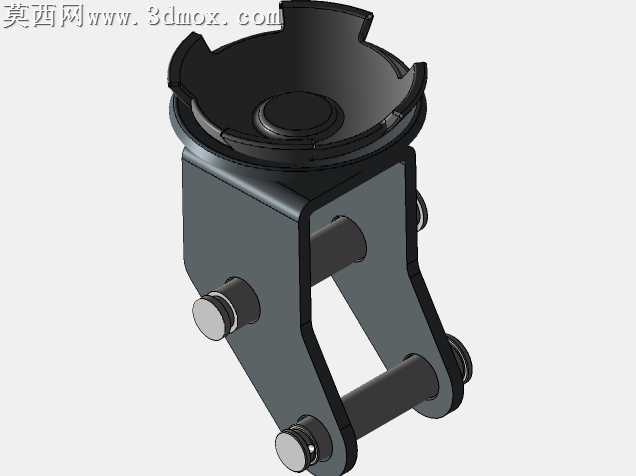

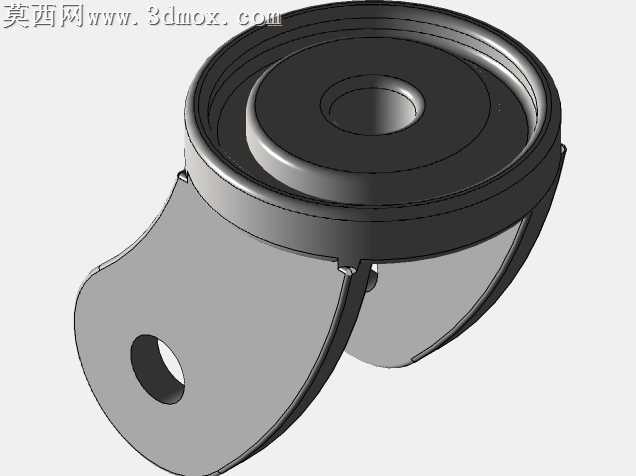

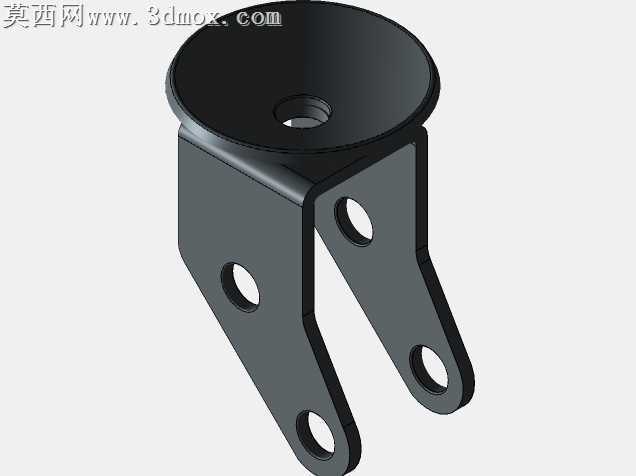

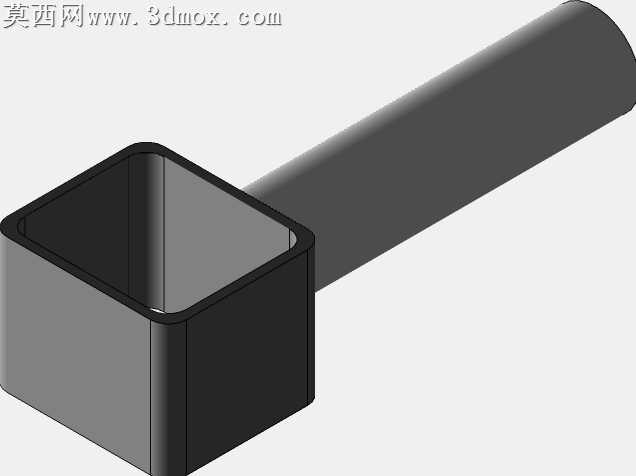

本作品为卧式汽车液压千斤顶的三维数字化设计成果，建模过程严格遵循实体工业产品的真实尺寸比例与功能逻辑开展。建模阶段采用自底向上的装配设计思路，首先完成各独立零部件的参数化建模：包含带防滑橡胶握套的长操作压杆、主体承载式液压油缸组件、剪式升降支撑臂结构、顶部带防滑齿纹的托举支撑座、前后两组带耐磨橡胶轮面的行走滚轮、内置的液压油路单向阀结构、泄压控制旋钮部件，所有零件的装配间隙、运动干涉均经过反复校验，确保压杆下压、支撑臂抬升、滚轮转动等动作的运动逻辑符合真实液压千斤顶的工作原理。材质与渲染环节针对不同部件的物理属性做了精细化区分：主体承载金属结构采用深蓝色哑光金属漆材质，还原工业级汽修千斤顶的漆面质感，表面添加细微的使用划痕与颗粒质感提升真实度；操作压杆采用金属杆身搭配黑色防滑橡胶握把，握把表面做凹凸防滑纹理处理；滚轮部分采用黑色硬质橡胶轮面搭配银色金属轮毂，还原橡胶材质的轻微漫反射特性；顶部托举座采用高强度铸钢材质，表面做粗糙防滑纹理处理，模拟金属铸造的原生质感；液压油缸外露金属部件做亮面金属抛光处理，区分不同金属部件的加工工艺差异。结构设计上充分还原卧式液压千斤顶的力学传递逻辑，通过液压油缸的推力驱动剪式支撑臂完成角度变化，实现托举座的垂直升降，底部滚轮结构保证设备可以在平整地面灵活移动，适配汽车底盘下方的作业空间需求，整体模型的结构比例、部件连接关系完全参照量产卧式液压千斤顶的实物结构搭建，可用于汽修工具结构演示、液压原理教学、产品外观方案验证等场景，模型装配层级清晰，各部件可单独拆分编辑，能够直观展现卧式液压千斤顶的内部构造与工作逻辑。
