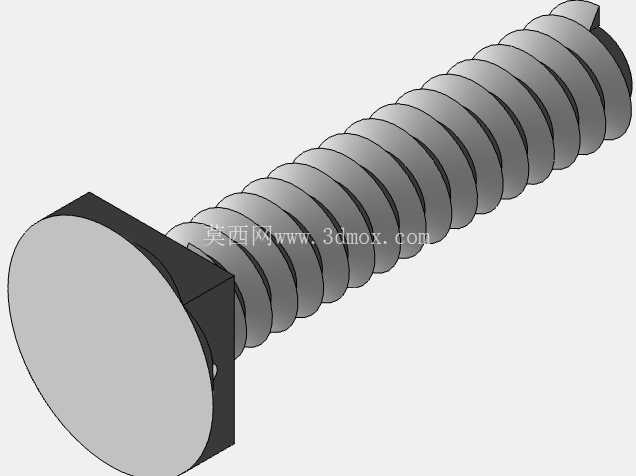

G型夹紧螺钉标准紧固件结构设计

　　在各类工装夹具、通讯设备装配、小型机电产品组装场景中，G型夹紧螺钉是实现构件快速夹紧定位的核心连接件，不同于普通外六角螺栓或盘头螺钉，这类螺钉的头部设计自带夹紧限位结构，无需额外搭配平垫或防松垫圈即可完成对薄壁构件、叠层板件的压紧固定，在通讯设备内部模块固定、小型工装的快速装夹工位、消费电子产品壳体锁附场景中应用极为广泛。从结构设计逻辑来看，这款G型夹紧螺钉采用了全牙螺纹设计，螺杆部分的螺纹精度适配常用的公制粗牙标准，螺纹大径、中径的公差控制在6g级，能够适配常规的冲压螺母、攻丝孔以及自攻安装场景，螺杆末端做了小角度倒角处理，既可以在安装时快速对准螺纹孔，避免螺纹错牙损伤，也能在穿过叠层安装孔时起到导向作用，减少安装过程中的卡滞问题。

　　头部采用了带单侧夹紧凸台的盘式结构，不同于普通沉头或圆柱头螺钉，这个凸台在螺钉拧紧过程中会先于头部端面接触被压紧构件，形成局部的点面压紧效果，即使被固定件的表面存在轻微的平面度误差，也能通过凸台的局部压合实现可靠夹紧，避免普通螺钉拧紧时因接触面不平整导致的压合力不均、构件松动问题。从安装边界来看，这款螺钉的头部直径控制在螺纹大径的1.8倍左右，既保证了足够的压紧受力面积，又不会因为头部尺寸过大占用过多的安装空间，头部的厚度经过优化，在满足拧紧扭矩强度要求的前提下，尽可能降低了头部的凸起高度，适合在安装空间受限的通讯设备内部、小型电子产品壳体内部使用，不会因为头部过高干涉其他内部构件的排布。螺纹部分的长度覆盖了常用的夹紧厚度范围，在实际选型时，需要保证被夹紧构件的总厚度加上螺纹旋合长度不超过螺杆有效螺纹长度的90%，避免出现螺纹拧到底但构件仍未压紧的假锁问题，同时螺纹旋合长度需要至少达到螺纹大径的1.2倍，才能保证足够的连接强度，避免在振动工况下出现螺纹滑牙、螺钉脱落的问题。在实际应用场景中，这类G型夹紧螺钉常被用在通讯设备的屏蔽罩固定、PCB板辅助定位、小型工装的快速压板夹紧工位，相比普通螺钉，它的自带夹紧凸台可以减少装配时的零件数量，不需要额外装配防松垫圈或者定位压块，能够有效提升装配线的作业效率，减少零件漏装的风险。

　　建模过程中需要重点关注头部夹紧凸台与螺杆的过渡圆角设计，这个位置是螺钉拧紧时的应力集中区域，如果过渡圆角过小，在施加较大拧紧扭矩时容易出现头部断裂的问题，通常过渡圆角半径控制在0.2到0.3倍的螺纹牙距，既能分散应力集中，又不会因为圆角过大影响头部与被压紧件的接触面积。螺纹部分的建模需要还原真实的螺纹牙型角、牙距以及牙顶间隙，不能采用简化的贴图螺纹，否则在后续做装配干涉检查、受力仿真分析时会出现结果偏差，尤其是在做夹紧力仿真时，真实的螺纹牙型接触才能准确反映螺纹旋合过程中的受力分布，帮助设计人员判断不同拧紧扭矩下的夹紧力是否满足使用要求。

　　另外，螺钉头部的拧紧槽型适配常用的十字螺丝刀或者内六角扳手，槽深的设计需要保证足够的扳手啮合深度，避免拧紧时出现打滑、槽型崩损的问题，槽的位置与螺杆的同轴度需要控制在0.1mm以内，否则会出现拧紧时螺钉偏摆、刮伤安装孔内壁的问题。在做整机装配设计时，需要为这类螺钉预留足够的扳手操作空间，通常在螺钉头部轴线方向预留至少1.5倍头部直径的操作空间，径向预留至少5mm的扳手活动空间，避免出现装配时扳手无法到位、无法施加额定拧紧扭矩的问题。对于有防松要求的应用场景，可以在螺纹部分预先涂覆耐落胶，或者搭配对应的自锁螺母使用，但由于这款螺钉自带夹紧凸台结构，在常规的静态装配、低振动工况下，仅靠凸台的局部压合产生的摩擦力就可以实现可靠的防松效果，不需要额外增加防松结构，能够进一步降低整体的装配成本。
