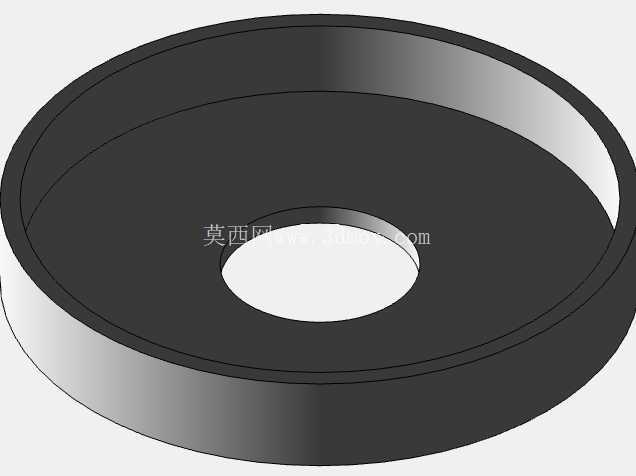

环形带中孔法兰式压装密封基座结构

　　做这个结构的三维设计时，首先要卡准的是安装边界的尺寸：外圆直径要匹配对应安装位的沉台尺寸，不能出现外圆过大放不进沉台、或者外圆过小导致密封面压合宽度不足的问题，中间通孔的尺寸要根据通径要求或者轴的直径来确定，同时要预留密封件的安装间隙，避免轴转动的时候和孔壁发生刮蹭。零件的厚度设计也有讲究，不能太薄，不然螺栓预紧的时候会发生翘曲变形，导致密封面受力不均出现泄漏，也不能太厚，不然会增加不必要的重量和材料成本，一般根据公称压力的等级来选取厚度，低压工况下厚度取外圆直径的十分之一到八分之一就能满足刚度要求，中高压工况还要适当加厚，或者在背面加加强筋来提升抗变形能力。在流体输送管路、低压压力容器端盖、自动化设备旋转轴端密封的配套场景里，这类环形带中孔的法兰式基座是非常常见的承压连接构件，日常做设备改造、备件测绘的时候经常会碰到同结构的零件，很多现场运维的工程师都有过现场测绘复刻这类零件的经历。从实际使用场景来看，这类零件大多安装在管路与设备腔体的衔接位置，一侧的大平面贴合设备壳体的安装面，靠均布的螺栓预紧力压合密封垫片，阻断介质从衔接缝隙泄漏的路径，中间的通孔则作为介质流通或者传动轴贯穿的通道，部分工况下还会在通孔内壁加工密封槽，搭配O型圈实现动密封或者静密封的功能。

　　设计的时候还要注意两个端面的平面度要求，尤其是和密封垫片接触的那一面，平面度公差要控制在0.1mm以内，表面粗糙度不能高于Ra3.2，不然就算螺栓拧得再紧，微观上的凹凸缝隙也会导致介质渗漏。很多新手做这类零件建模的时候，容易忽略安装孔的位置度要求，实际上螺栓孔的中心圆直径公差要控制在±0.2mm以内，不然现场安装的时候会出现螺栓对不上孔的问题，还要注意螺栓孔的倒角处理，避免螺栓穿入的时候被孔边的毛刺刮伤螺纹，也能减少应力集中的问题。从加工工艺的角度来看，这类零件一般采用圆钢下料或者铸造毛坯，经过车削加工两个端面和内外圆，再钻床加工螺栓孔，最后做表面防锈处理，如果是用在腐蚀介质的工况里，还会选用不锈钢材质或者做表面镀层处理。

　　在做三维建模的时候，要优先保证回转体特征的同轴度，内外圆的同轴度公差要控制在0.05mm以内，不然安装之后会出现通孔和对接管路不同心的问题，轻则增加流阻，重则导致密封件偏磨提前失效。另外还要考虑零件的受力情况，在螺栓预紧力和内部介质压力的共同作用下，零件的最大应力出现在螺栓孔和内孔之间的环形截面上，设计的时候要校核这个截面的抗压强度和弯曲强度，确保工作压力下不会出现塑性变形。很多现场使用的这类基座，失效形式大多是密封面翘曲、螺栓孔开裂或者内孔密封槽磨损，所以在建模的时候可以对这些易失效位置做适当的结构优化，比如在密封面内侧加一圈凸台，提升密封比压，在螺栓孔位置加沉孔或者局部加厚，降低孔边的应力集中。

　　这类零件虽然结构看起来简单，属于非常基础的五金连接件，但在整个管路或者设备系统里的作用非常关键，一旦出现密封失效，轻则造成介质泄漏影响生产，重则引发安全事故，所以设计的时候每一个尺寸公差、形位公差都要结合实际工况来确定，不能凭感觉随便给参数。做三维模型的时候，要把各个倒角、退刀槽、密封槽的细节都做完整，不能只做一个简单的圆环，不然后续出工程图或者做装配仿真的时候会出现很多问题，比如装配的时候密封件和槽位干涉，或者加工的时候没有退刀槽导致刀具无法加工到位。实际选型的时候，还要根据对接的管件标准来确定安装尺寸，比如是国标法兰体系还是美标法兰体系，螺栓孔的数量、大小、中心距都要和对应的标准匹配，不然没法和标准管件互换安装。如果是用在旋转轴端的密封基座，还要考虑轴承的安装位，这时候内孔的尺寸公差要和轴承的外圈公差匹配，还要考虑润滑通道的设计，不过这个模型的结构是平法兰式的，没有轴承安装位，更偏向于静密封的连接基座，适合用在低压管路、水箱端盖、小型设备的检修口盖板这类场景。
