电动自行车锂电池组专用圆柱固定支架

　　日常做两轮代步车结构配套设计时，这类圆柱型支架是锂电款车型车架部分的核心配套构件，主要承担圆柱型磷酸铁锂电芯组的定位、承载与防护功能，适配日常通勤类电动自行车的车架中部安装位，替代传统的焊接式电池仓限位结构，降低车架焊接工序的精度控制难度。从实际装车场景来看，这类支架直接嵌入车架主梁的预留空腔内，不需要额外在管材上焊接复杂的定位凸台，安装时仅需在支架两端配合减震泡棉垫，就能抵消路面颠簸带来的电芯窜动问题，避免电芯外壳与金属车架直接硬接触造成的绝缘层磨损。

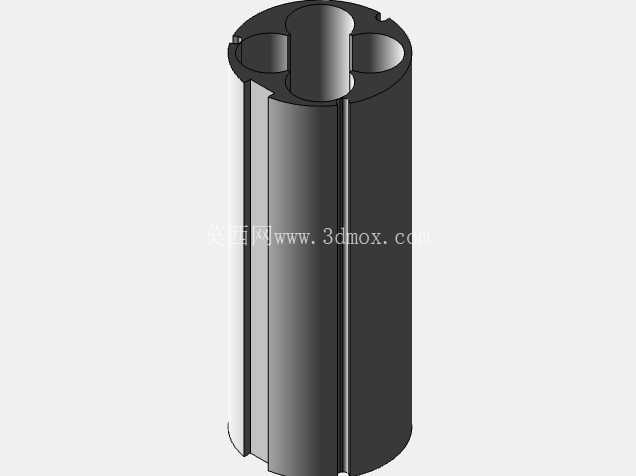

　　从结构设计逻辑上看，主体采用等径圆柱筒体结构，外径尺寸严格匹配常规电动自行车车架圆管的内径公差，筒体侧壁开设的轴向通槽，一方面是为了降低支架整体自重，减少不必要的材料冗余，另一方面可以给电芯组的连接排线预留走线空间，避免排线被挤压在电芯与管壁之间造成绝缘破损。筒体顶端的三个对称分布的凸台结构，是专门设计的周向限位结构，安装时凸台卡入车架管端的预设缺口内，不需要额外打胶或者加装定位销，就能限制支架在管腔内的周向转动，保证电芯组的接线端始终对准车架上的出线孔位置，减少装配时的对位调整工作量。

　　筒体中心的凸起圆柱结构，是电芯组的中心定位柱，刚好穿入圆柱电芯组的中心预留孔内，将整组电芯的径向窜动量控制在0.2mm以内，避免车辆经过颠簸路面时电芯组在管腔内晃动碰撞。从安装边界来看，支架的轴向长度比车架安装腔的深度短3mm，两端预留的间隙用来填充EVA减震垫，既可以吸收轴向的冲击载荷，也能弥补管材切割时的长度公差，降低车架加工的精度要求。筒体的壁厚经过载荷校核，在满足15kg电芯组承载要求的前提下，将壁厚控制在1.8mm，兼顾结构强度与轻量化需求，不会额外增加整车的整备质量。

　　实际装配过程中，这类支架不需要复杂的专用工装，操作人员只需要将电芯组预先卡入支架的定位槽内，整体推入车架管腔，待顶端凸台卡入对应缺口后，再在端盖上打螺丝固定即可，单工位装配耗时不超过20秒，能够适配流水线的批量装配节奏。从使用场景的适配性来看，这种结构的支架不仅适配常规的城市通勤电动自行车，也可以用在同管径的改装款锂电自行车上，替换原有老化损坏的电池固定结构，不需要对原车车架做切割焊接改造，降低改装的施工难度。结构设计时特意规避了尖锐棱角，所有边缘都做了R0.5的圆角处理，避免装配过程中划伤操作人员的手部，也防止刮破电芯的外层绝缘皮。筒体上的开槽宽度经过反复验证，既不会因为开槽过宽降低整体结构的抗扭强度，也不会因为开槽过窄导致排线无法顺利穿过，同时开槽的位置避开了支架的主要受力路径，保证在承受整车颠簸带来的交变载荷时，不会出现应力集中导致的支架开裂问题。
