适配多板安装的千分尺收纳固定支架

在机械加工、计量检测、精密装配类工位的日常运维中，手持量具的收纳与取用效率直接影响作业节奏，千分尺作为精度达微米级的常用外径测量器具，随意放置易磕碰测砧、微分筒等关键精度部位，传统平放式收纳盒占用台面上部操作空间，且无法适配现在广泛使用的多孔洞洞板工位布局，这款多板适配的千分尺固定支架，正是针对这类工位痛点完成的结构设计。

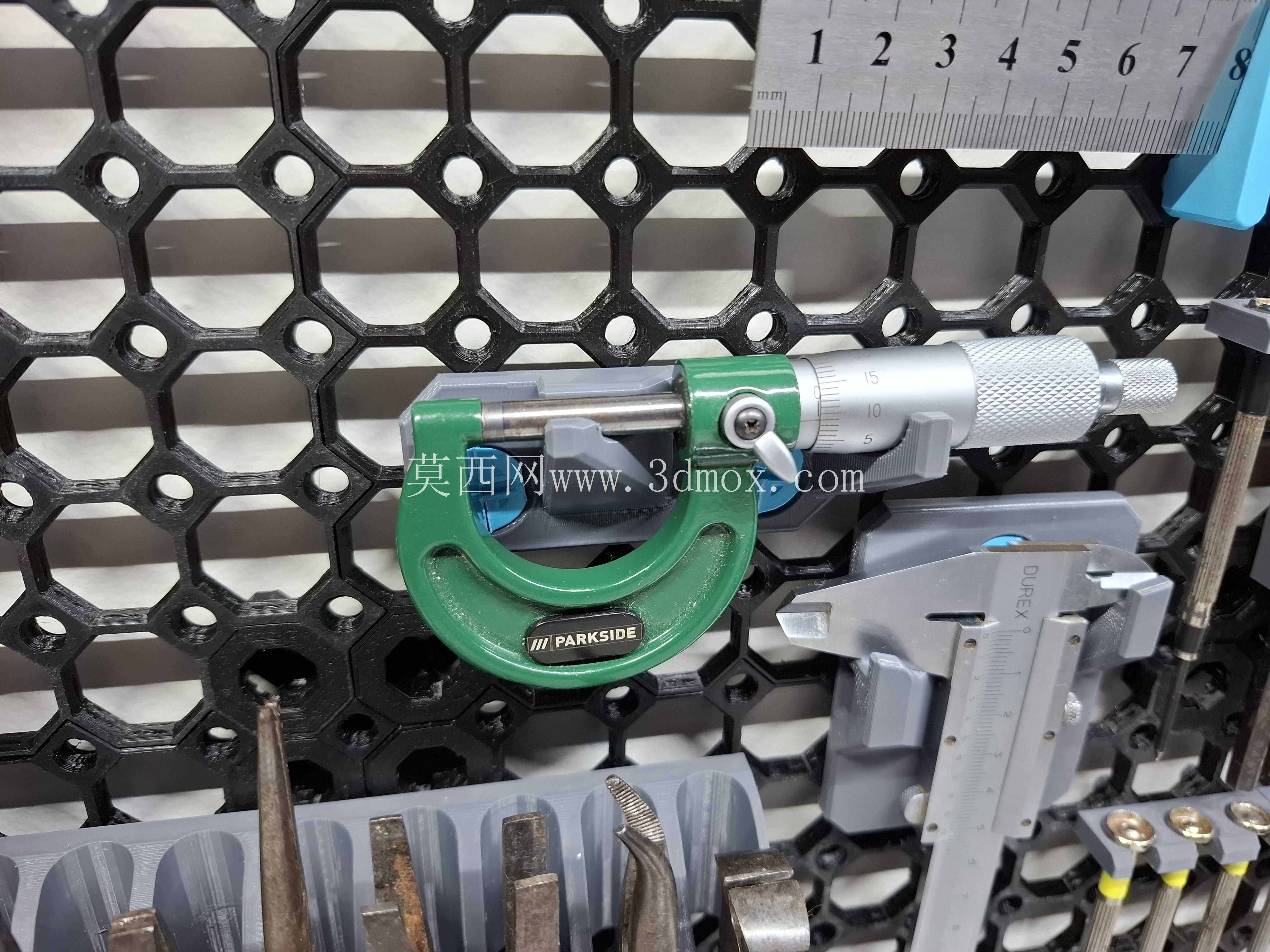

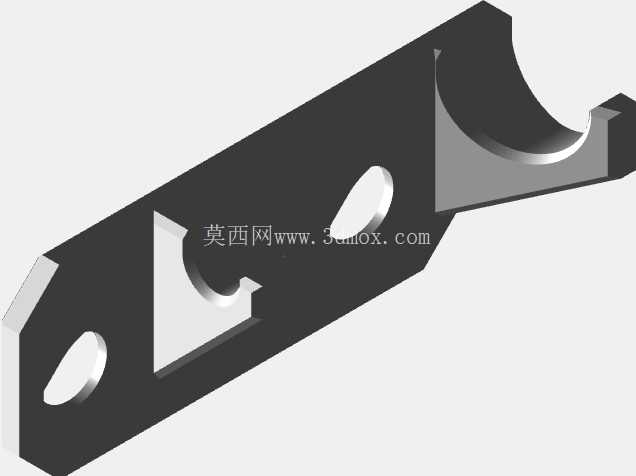

从实际使用场景出发，支架的核心功能是为外径千分尺提供稳定的悬挂支撑，避免尺身与硬质台面、其他工具发生碰撞刮擦，同时将量具收纳从台面转移到垂直洞洞板区域，释放宝贵的台面操作空间。设计过程中首先考虑了千分尺的受力特性：千分尺的尺架为C型铸铁结构，重心偏向尺架弧形段，因此支架的支撑托槽采用了贴合尺架弧度的内凹造型，托槽边缘做了圆角过渡，不会刮伤千分尺表面的漆面与刻度标识，托举位置选在尺架靠近测砧的平直段，确保悬挂后尺身保持水平，不会出现倾斜滑落的情况，微分筒与锁紧装置部位完全悬空，取放时不会与支架发生剐蹭，也不会误触锁紧旋钮改变测量预设值。

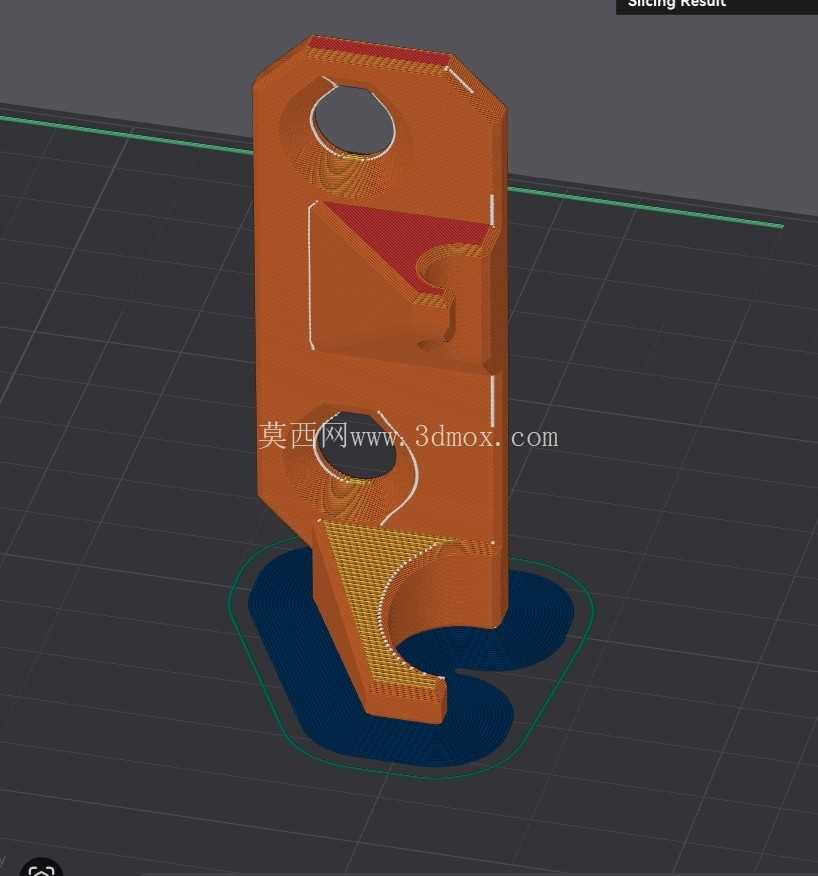

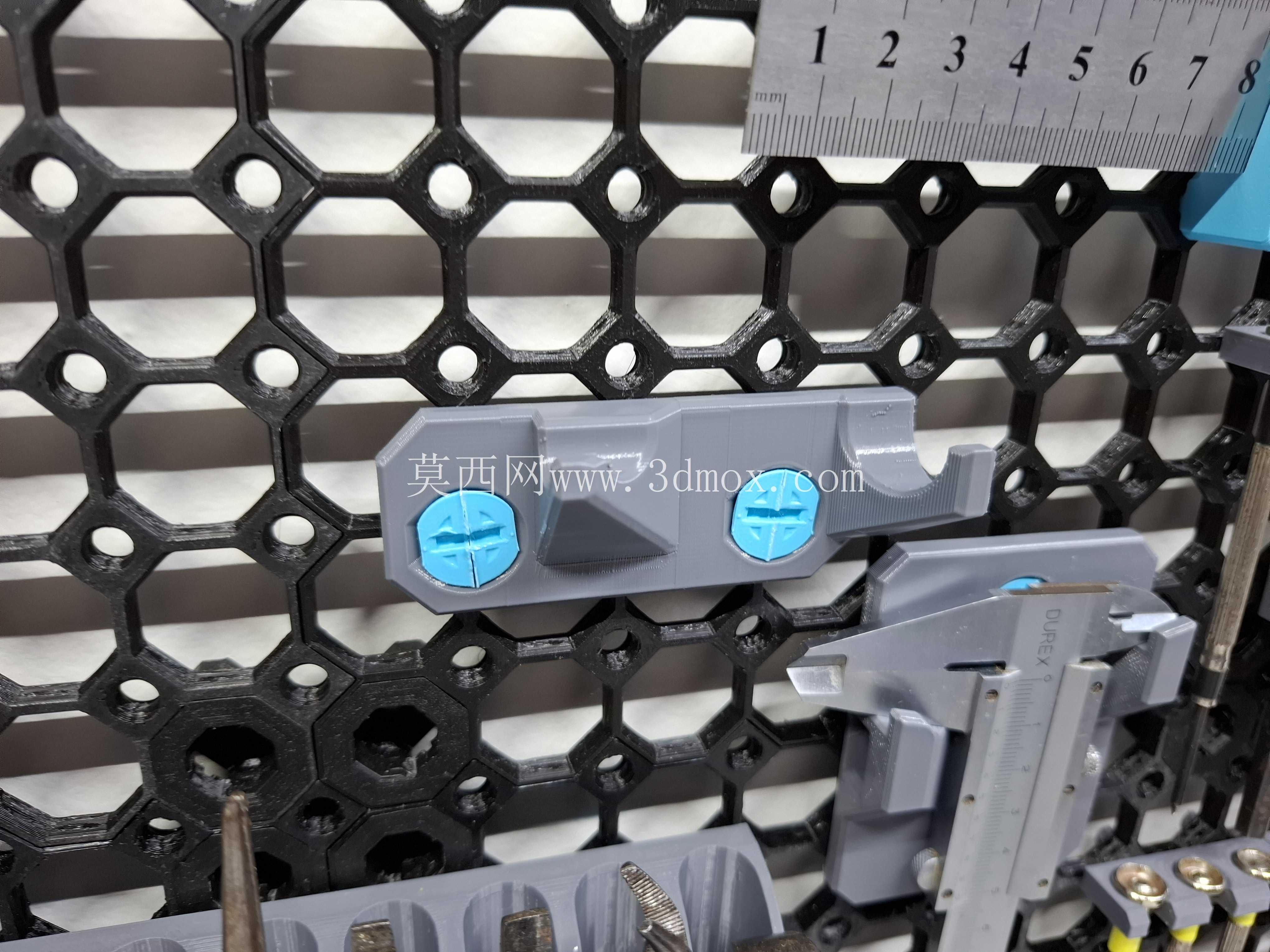

针对多板安装的适配需求，支架背部的挂接结构做了通用化设计，可适配常规5mm孔距的六边形蜂窝洞洞板、圆孔 pegboard 以及方孔工具挂板，挂接卡扣采用了多点小线连接的加强结构，打印制作时采用0.2mm层厚即可满足结构强度要求，卡扣与板孔的配合间隙控制在0.1mm，安装后不会出现松垮晃动，单支架可稳定承重1.5kg，完全覆盖常规0-25mm、25-50mm量程外径千分尺的重量范围。支架的安装边界充分考虑了工位的垂直空间利用，安装后千分尺最外侧距离挂板平面的距离为75mm，不会与相邻挂位的其他工具发生干涉，相邻两个千分尺支架的最小安装间距为120mm，可根据工位常用量具的数量灵活排布挂位。

在细节设计上，支架的托槽底部预留了1mm的沥水间隙，日常清洁量具后残留的切削液、防锈油可顺着间隙滴落，不会在托槽内积留造成尺架底部锈蚀；托槽内侧没有多余的凸起结构，取放千分尺时只需单手握持卡尺架平直段即可完成操作，无需对位调整，取放动作路径短，符合工位作业的操作习惯。除了千分尺的收纳，同结构的托槽经过尺寸微调后也可适配带C型尺架的其他小型量具，实现洞洞板区域量具的统一规整收纳，解决了传统工位量具摆放杂乱、易丢易损的问题。

从结构强度角度验证，支架的受力路径从托槽承载段通过两侧的加强筋传导至背部挂接卡扣，加强筋的厚度设置为2.5mm，在保证轻量化的同时避免长期承重出现形变，挂接卡扣的根部做了圆角过渡处理，减少应力集中，即使反复拆装也不会出现断裂问题。整个支架没有多余的装饰性结构，所有造型都服务于功能实现，安装后与洞洞板贴合紧密，不会突出过多占用垂直通道空间，在计量室、机加工工位、装配实训台等场景下都能适配，帮助作业人员养成量具定点归位的使用习惯，减少因量具乱放导致的精度损坏、找寻耗时等问题，间接提升工位的作业效率与量具的使用寿命。
