有机玻璃材质特殊结构量角测量工具

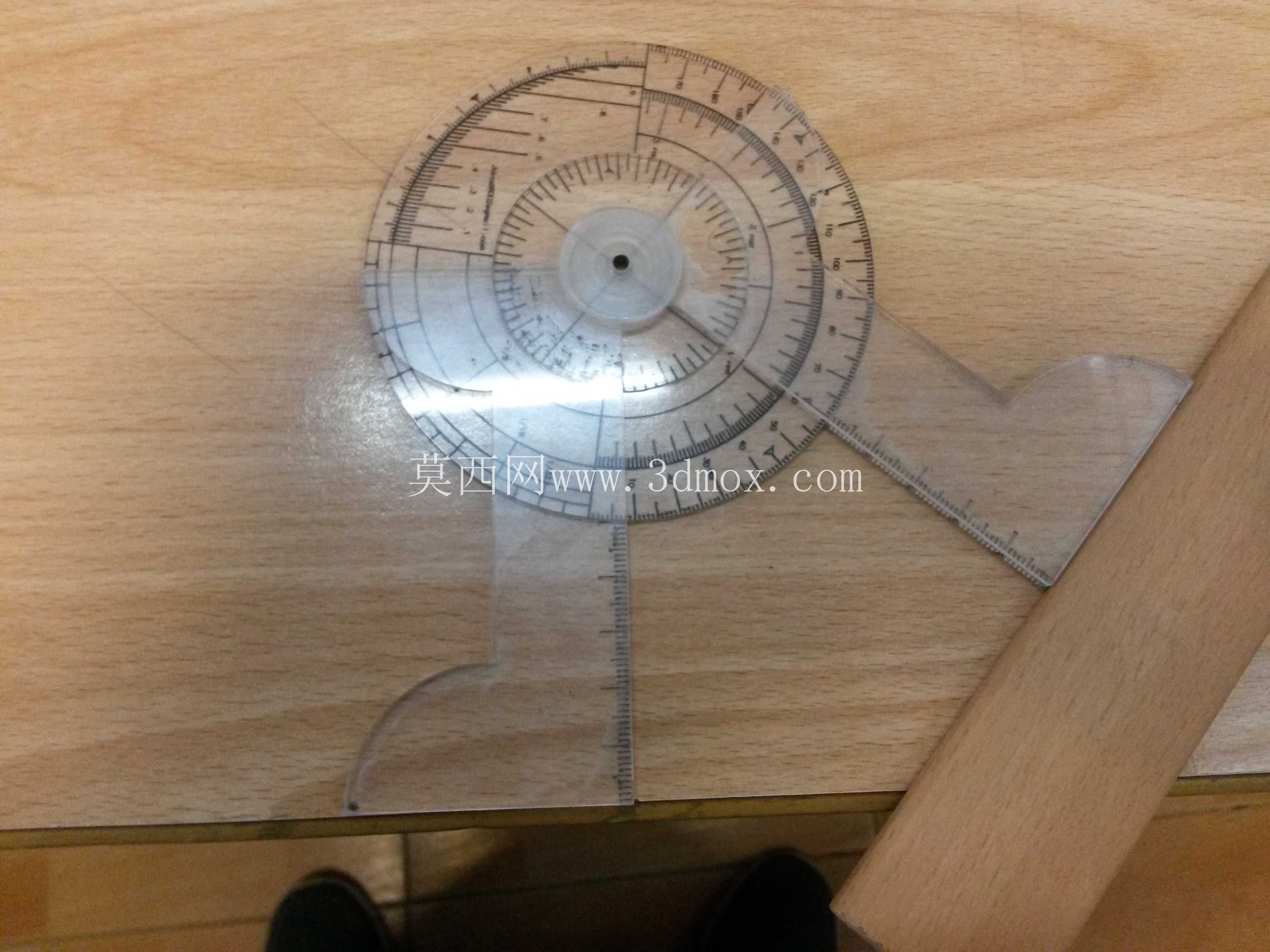

在日常现场测量作业中，常规量角器往往受限于测量场景，难以完成狭小空间内角、构件夹角的精准测量，尤其是在小型构筑物、装配组件的内部角度核验环节，常规量具的测量臂无法深入待测区域，读数视线也容易被构件遮挡，极易产生测量误差，甚至无法完成测量动作。这款特殊结构的量角工具，正是针对这类实际测量痛点开发的专用量具，主体采用有机玻璃材质加工，兼具足够的结构强度与良好的透光性，测量时可以清晰观察到下方待测构件的轮廓边线，避免量具遮挡刻度导致的读数偏差。

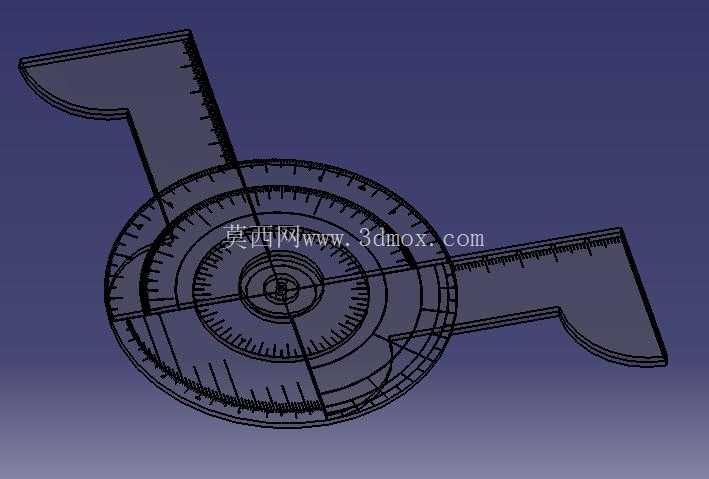

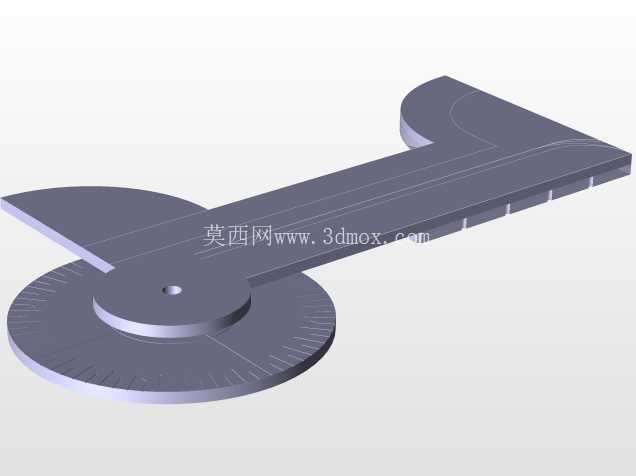

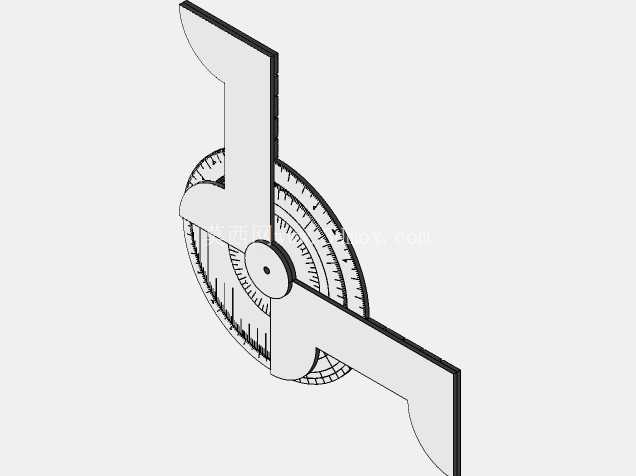

从功能设计上看，这款量角器在常规半圆量角刻度的基础上，两侧延伸出带直线刻度的测量臂，既可以完成0-180度范围内的平面角度测量，还集成了正弦、余弦换算的刻度标识，测量时无需额外查表计算，可直接读取对应三角函数值，大幅提升现场测绘、构件校验的作业效率。两侧延伸的测量臂做了异形端头处理，端头的直角定位边可以紧密贴合待测夹角的两个壁面，哪怕是构件内部的阴角，也能通过测量臂的伸入完成贴合定位，不会出现常规量角器中心无法对准夹角顶点的问题。

设计过程中，首先明确了核心测量边界：量角盘的基准中心与两侧测量臂的定位边严格共面，测量臂的直线刻度与量角盘的角度刻度做了同轴校准，保证角度测量与长度测量的基准统一，避免多基准带来的累积误差。有机玻璃材质的选用，除了透光性的考量，还兼顾了量具的轻量化需求，整体重量远低于同尺寸金属量具，长时间手持测量不会产生明显的手部疲劳，同时材质本身的耐磨性能可以满足日常频繁使用的磨损要求，刻度线采用蚀刻填漆工艺加工，不会因反复摩擦出现刻度脱落、模糊的问题。

从外形尺寸与使用边界来看，这款量角器的整体结构紧凑，量角盘直径适配常规手工测量的握持需求，两侧测量臂的长度可以覆盖大部分小型构件、家装节点、模型装配的测量范围，测量臂的厚度控制在较薄的区间，能够伸入缝隙宽度较小的夹角内部完成测量，不会因量具本身厚度挤占测量空间导致无法就位。实际使用时，既可以完成平面板材的角度划线、工件加工的角度校验，也能针对小型构筑物的内壁夹角、装配组件的拼接角度完成精准测量，尤其是在手工模型制作、小型五金装配、家装木作核验这类场景中，相比常规量角器的适配性更强。

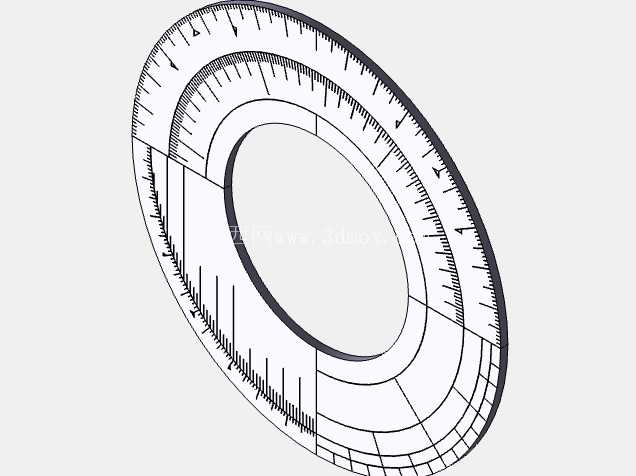

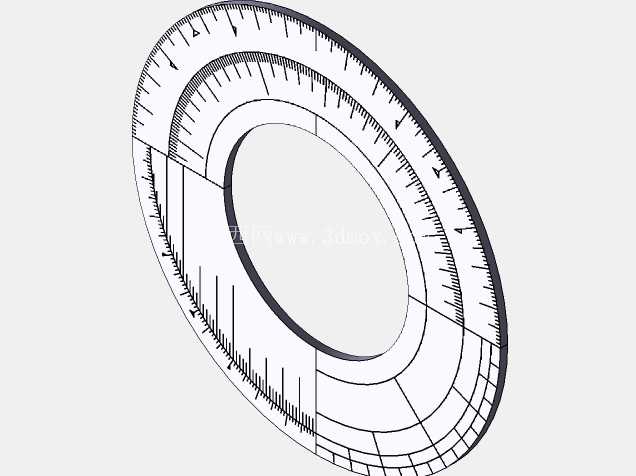

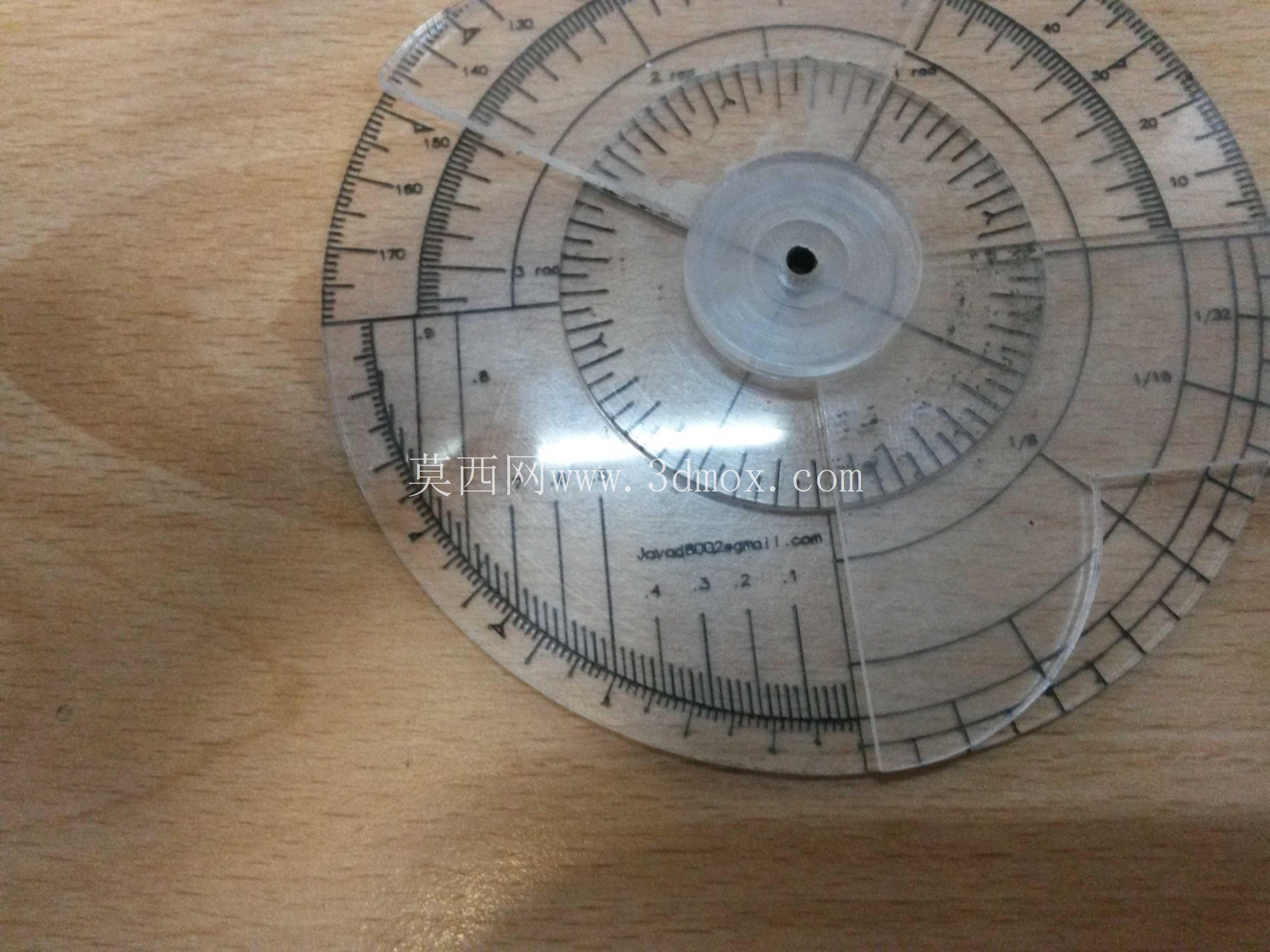

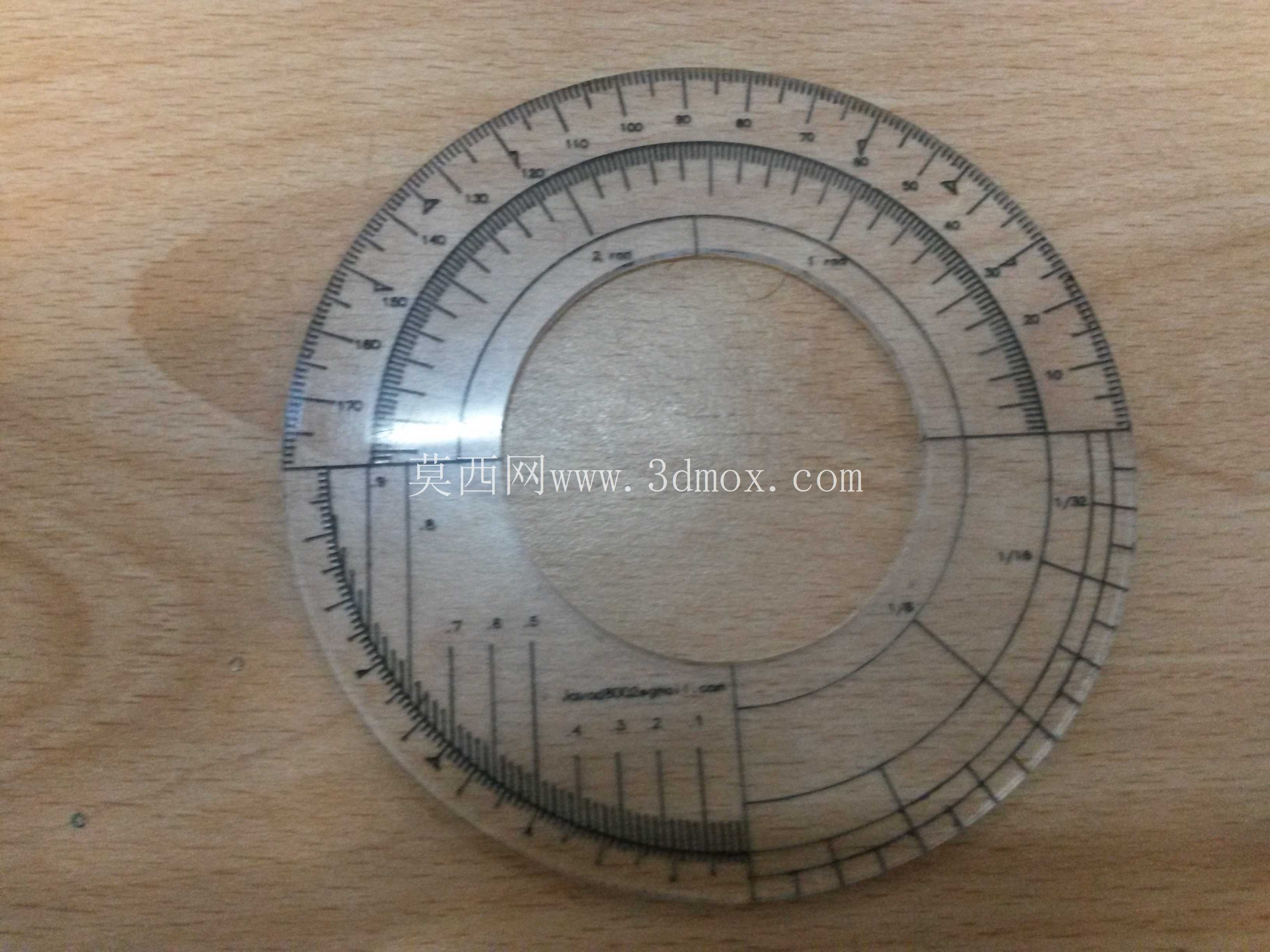

结构细节上，量角盘的中心做了定位基准点标识，测量时可以快速将基准点对准待测角的顶点，两侧测量臂的边线与量角盘的0度、180度刻度线完全重合，保证测量臂贴合待测边时，刻度读数直接对应实际角度值，无需做偏移量换算。集成的正弦余弦刻度，以量角盘中心为原点，按照三角函数对应关系在测量臂与盘面上做了对应刻度标记，测量角度的同时可以直接获取对边、邻边的长度比例，对于现场需要做三角函数换算的测绘作业，省去了单独计算的步骤，降低现场作业的计算出错概率。

不同于常规量产的通用量角器，这款结构的量角工具针对性解决了内部阴角测量视线遮挡、测量臂无法深入、三角函数换算繁琐这几个一线测量中常见的实际问题，有机玻璃的材质特性也让它在使用中不易生锈、不易变形，日常存放无需做特殊的防锈防护，适合车间、施工现场、工作室等多场景下的日常测量使用。测量臂的异形端头除了定位贴合的作用，还可以作为平直尺使用，完成短距离的直线划线、长度测量作业，实现一器多用，减少作业时需要携带的量具数量。
