Arduino适配直流减速驱动轮组件结构

　　这套驱动轮组件主要面向小型移动机器人、智能小车、教育类Arduino开发平台的行走系统设计，是小型移动载具行走端的集成化传动执行部件。在实际工程应用中，这类集成减速箱的驱动轮常被用于实验室教学演示平台、小型巡检机器人、桌面级移动作业载具、青少年机器人竞赛参赛作品的行走单元，相比单独采购电机、减速箱、轮子再进行拼接装配的方案，集成式的设计能够大幅降低结构设计阶段的装配适配工作量，减少传动环节的同轴度误差累积。

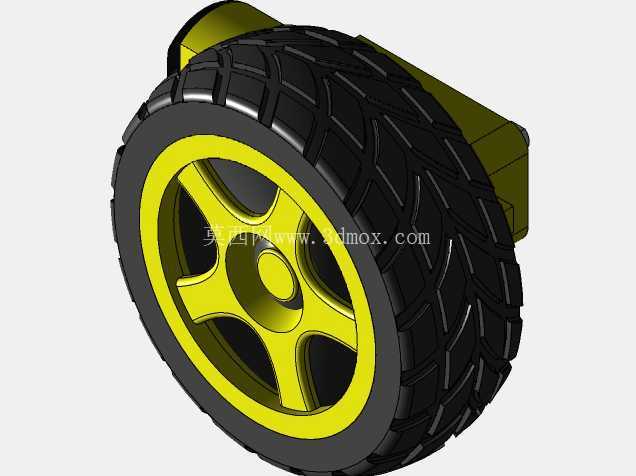

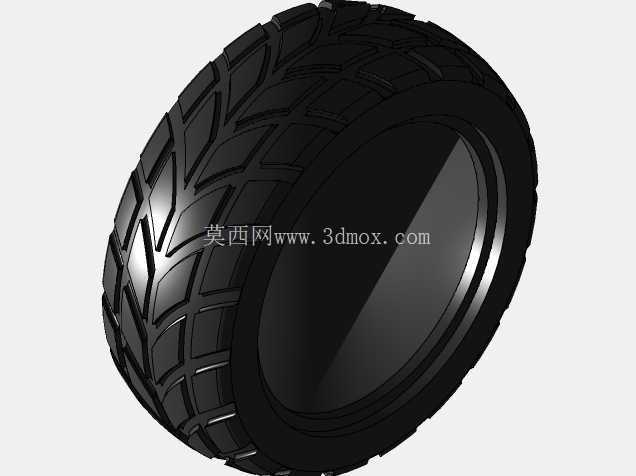

　　从功能特性来看，该组件将直流电机、减速齿轮组、轮毂、轮胎整合为一个独立的驱动单元，适配3至6V的直流供电区间，减速比设定为1:48，能够将电机端的高转速低扭矩输出，转化为轮端的低转速大扭矩输出，匹配小型载具在平地、小幅坡度路面的行走动力需求，足够承载1-2kg级别的小型载具整机重量，不会出现起步扭矩不足、爬坡打滑的问题。轮胎表面设计了连续的块状防滑胎纹，能够在木质桌面、PVC地坪、短绒地毯等常见的室内运行场景下提供足够的抓地力，避免轮端空转导致的里程计计数偏差，对于依赖轮式里程计做定位的小型移动平台来说，稳定的抓地表现能够有效降低定位漂移的概率。轮毂采用五辐式的镂空结构设计，在保证轮体结构强度的前提下，尽可能降低旋转部分的转动惯量，减少电机启停阶段的惯性冲击，同时也能控制整个组件的自重，降低载具的无效负载。

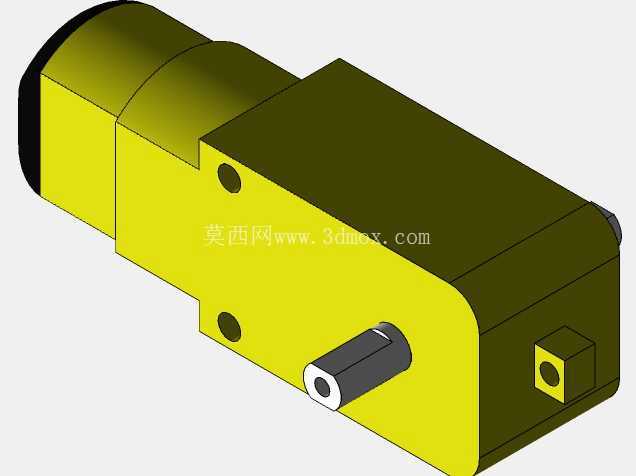

　　从设计思路层面拆解，该组件在结构布局上采用了减速箱与轮毂同轴布置的方案，减速箱的输出轴直接与轮毂中心固定，省去了额外的联轴器、传动轴承座等中间零件，既压缩了整个驱动单元的轴向安装尺寸，也减少了传动链上的零件数量，降低了装配复杂度和后期维护的成本。减速箱外壳采用侧装式的固定耳设计，安装面预留了标准的螺丝孔位，结构设计人员在做载具底盘设计时，只需要在底盘侧板对应位置开出匹配的安装孔，就可以直接将整个驱动单元固定在底盘上，不需要额外设计定制的电机固定支架，能够有效缩短小型移动平台的开发周期。轮胎采用橡胶材质与轮毂做过盈配合装配，不需要额外的粘接或者紧固件固定，在轮胎出现磨损需要更换时，可以直接将旧轮胎从轮毂上剥离更换，维护操作十分简便。

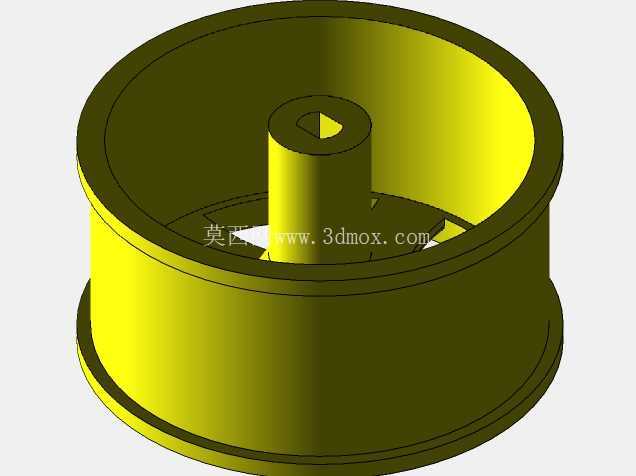

　　在安装边界与尺寸适配方面，整个驱动单元的径向尺寸以轮体外径为最大边界，设计底盘轮舱时只需要预留比轮体外径大3-5mm的回转间隙，就可以避免轮体转动时与底盘结构发生剐蹭；轴向尺寸从减速箱安装面到轮体外端面的距离为固定值，设计底盘宽度时可以直接参考该尺寸做轮距设定，不需要额外预留传动结构的安装空间。减速箱的输出轴与轮毂的配合采用D型轴截面设计，能够传递更大的扭矩，避免轮体在正反转切换、急加速急减速的工况下出现轴孔打滑的问题，保证动力传输的可靠性。在实际选型适配时，需要注意该组件的供电电压范围，匹配对应的电机驱动板输出能力，避免过压驱动导致电机过热烧毁，或者欠压驱动导致输出扭矩不足无法正常行走。同时轮体的安装高度需要根据载具的重心位置做匹配，保证左右两侧驱动轮的安装高度一致，避免载具行走时出现跑偏、单侧轮体悬空的问题。对于需要做编码器测速的应用场景，该减速箱的尾部预留了编码器的安装空间，可以直接加装磁电式编码器来采集轮端转速，为载具的闭环速度控制提供反馈信号，不需要对原有减速箱结构做破坏性改装。
