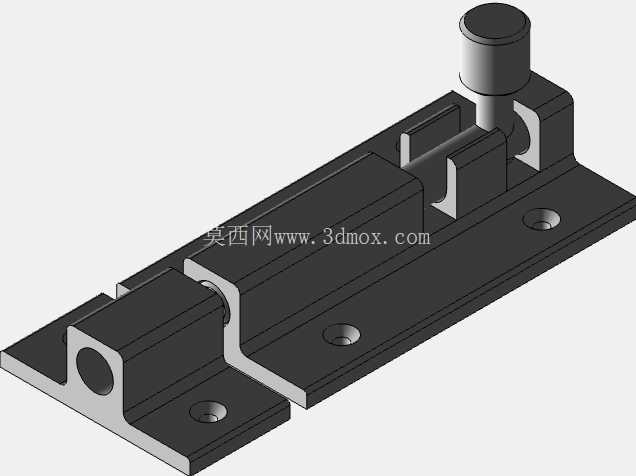

滑动式插销门锁三维结构设计

　　从功能特性来看，该结构整体采用卧式安装布局，锁舌为长条形矩形截面滑杆，沿底座的导向槽做直线往复运动，解锁状态下滑杆完全收纳于底座的导向腔体内，锁止状态下滑杆伸出插入对应门框的预留锁孔内，通过滑杆与锁孔的剪切力承受门体受外力产生的开启趋势，顶部设置的柱状拨钮与滑杆为刚性连接，操作人员只需横向拨动拨钮即可完成解锁或锁止动作，操作行程短，施力方向符合人体工学，单手即可完成操作，拨钮与底座之间设置有限位凸台，可避免滑杆在滑动过程中脱出导向腔体，同时在锁止和解锁的两个极限位置提供轻微的卡滞阻尼，防止门体振动时滑杆自行移位导致意外解锁。这款滑动式插销门锁是民用及工业场景门体锁止结构的典型设计，核心应用场景覆盖设备检修门、机柜侧门、小型仓储柜门、室内隔断门等需要简易可靠手动锁止的部位，区别于复杂的弹子锁、电子锁结构，这类插销锁依靠纯机械滑动配合实现锁止与解锁，无需额外配套锁芯或供电部件，在无高安防要求、需要频繁快速开关门的场景下实用性极强。

　　底座部分采用带折边的平板结构，三个安装孔沿底座长度方向均匀分布，孔位为沉头设计，可适配十字槽或内六角沉头螺钉，安装后螺钉头完全没入沉孔内，不会突出底座表面干涉滑杆的滑动动作，也不会在门体开关过程中剐蹭周边构件。设计思路上，该结构优先考虑加工工艺性与装配便捷性，所有零件均采用规则的拉伸、切削特征构建，无复杂曲面或异形结构，滑杆与导向槽的配合采用间隙配合，单边预留0.1-0.2mm的配合间隙，既保证滑动过程顺畅无卡滞，又避免间隙过大导致滑杆晃动、锁止对位不准的问题；导向槽的两个侧壁厚度均匀设置，保证滑杆承受侧向剪切力时的结构强度，不会因受力过大出现侧壁变形失效。

　　从安装边界来看，该锁具整体为扁平式布局，安装时仅需在门体表面预留对应底座轮廓的平整安装面，三个安装孔的中心距按照统一的孔位规范设计，可适配市面上多数同规格插销锁的替换安装，无需重新在门体上打孔；滑杆的伸出长度根据常规门框与门体的间隙设计，锁止状态下插入锁孔的深度足够承受常规的门体外力，不会因插入深度过浅导致受外力时滑杆从锁孔中脱出；整体厚度控制在较低范围，安装后门体表面突出量小，不会因突出结构导致人员通行时剐蹭，也不会影响门体的完全闭合。

　　在实际工程选型中，这类插销锁常作为辅助锁止结构与主锁配合使用，也可单独作为小型门体的主锁使用，结构中所有运动部件均为刚性金属接触，无弹簧、弹片等易损弹性元件，长期使用下的故障率极低，维护时仅需定期在导向槽内涂抹少量润滑脂即可保证滑动顺畅，适合在粉尘、潮湿等相对恶劣的工况环境下使用，不会像带复杂弹性结构的锁具那样出现弹性件锈蚀、卡滞的问题。建模过程中对所有配合面的公差进行了合理预留，滑杆的棱边均做了小尺寸倒角处理，既去除加工毛刺，也能在插入锁孔时起到导向作用，即使门框与门体的安装存在少量位置偏差，也能顺利插入锁孔完成锁止；底座的折边结构不仅增强了底座整体的结构刚度，避免安装时底座受螺钉压紧力出现变形，也为滑杆的滑动提供了更长的导向支撑长度，减少滑杆伸出时的悬臂长度，提升锁止状态下的整体抗剪切能力。
