60mm规格电脑CPU散热风扇结构设计

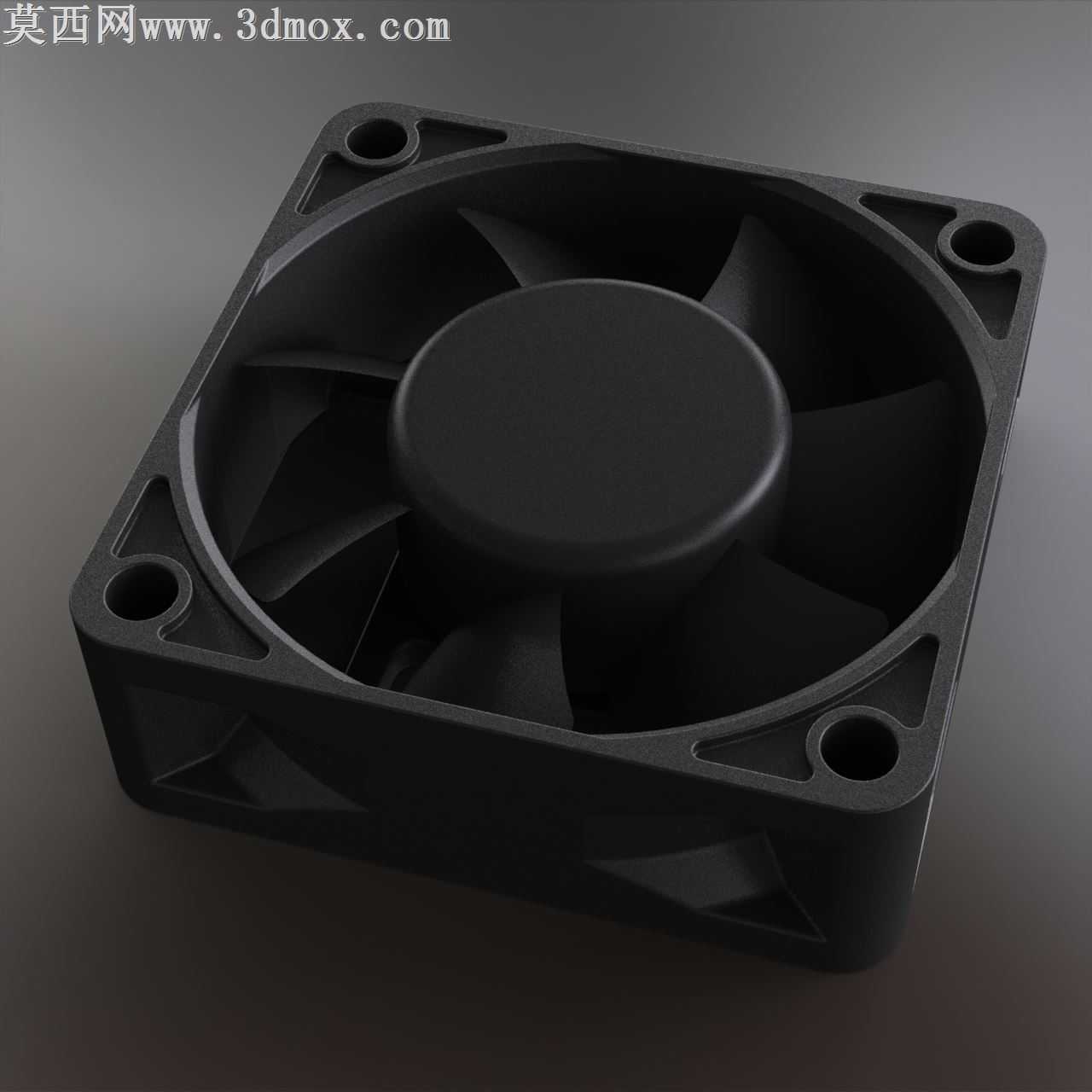

本作品为边长60mm的标准方形电脑散热风扇三维设计，建模过程严格遵循消费级电子散热配件的通用尺寸规范，精准还原了该类风扇的完整结构细节。建模阶段首先搭建外框基准，外框四角设计有带安装沉孔的固定耳，沉孔深度与孔径匹配常规机箱、散热片所用的自攻螺丝规格，固定耳与外框主体之间设置三角加强筋结构，既提升外框的抗形变能力，也避免安装时应力集中导致框体开裂。外框内壁做了适配扇叶转动的圆弧导风过渡，减少风切产生的紊流与噪音。扇叶部分采用七叶后掠式曲面设计，建模时通过多组曲面放样构建叶片的扭转角度与翼型截面，叶片根部与中心轮毂做平滑圆角过渡，降低转动时的应力集中，轮毂为封闭圆台结构，完全包覆内部的转子结构，避免灰尘进入影响轴承寿命。外框的走线槽、轴承位的限位台阶等细节均做了1:1还原，所有配合位置预留了合理的装配公差，可直接用于后续的结构验证或3D打印打样。材质设置上，外框与扇叶均赋予哑光黑色阻燃ABS材质，调整材质的粗糙度与反射参数还原塑料件的磨砂质感，渲染阶段采用影棚柔光布光，主光源从侧上方45度照射勾勒风扇的轮廓结构，辅光源补光弱化暗部死黑，添加微弱的环境反射提升材质真实感，最终渲染效果清晰展现风扇的外观细节与结构特征。设计过程中充分考虑该规格风扇的应用场景，兼顾散热效率与运行静音需求，曲面叶片的角度经过反复调整，在保证风压风量满足CPU散热需求的同时，尽可能降低叶片转动时的气流噪音，整体结构紧凑，安装孔位通用，可适配ITX机箱、小型CPU散热塔、路由器改装散热等多种使用场景，模型的所有特征均为可编辑参数，可根据实际需求调整叶片数量、框体厚度、安装孔位尺寸等参数，快速衍生出不同规格的同系列散热风扇设计。
