桌面级小型数控激光雕刻设备结构设计

这款小型激光加工设备主要面向个人创客、小型手作工作室的轻量加工场景，可覆盖薄木片、薄铝板、塑料片材等常见非金属及薄金属材料的表面打标、图案雕刻、浅切割作业，相比大型工业激光设备，它不需要占用大面积车间场地，普通工作台面即可放置使用，适配小批量定制化加工、DIY作品制作、电子外壳标识打刻等日常加工需求，能满足非工业量产级的柔性加工要求。

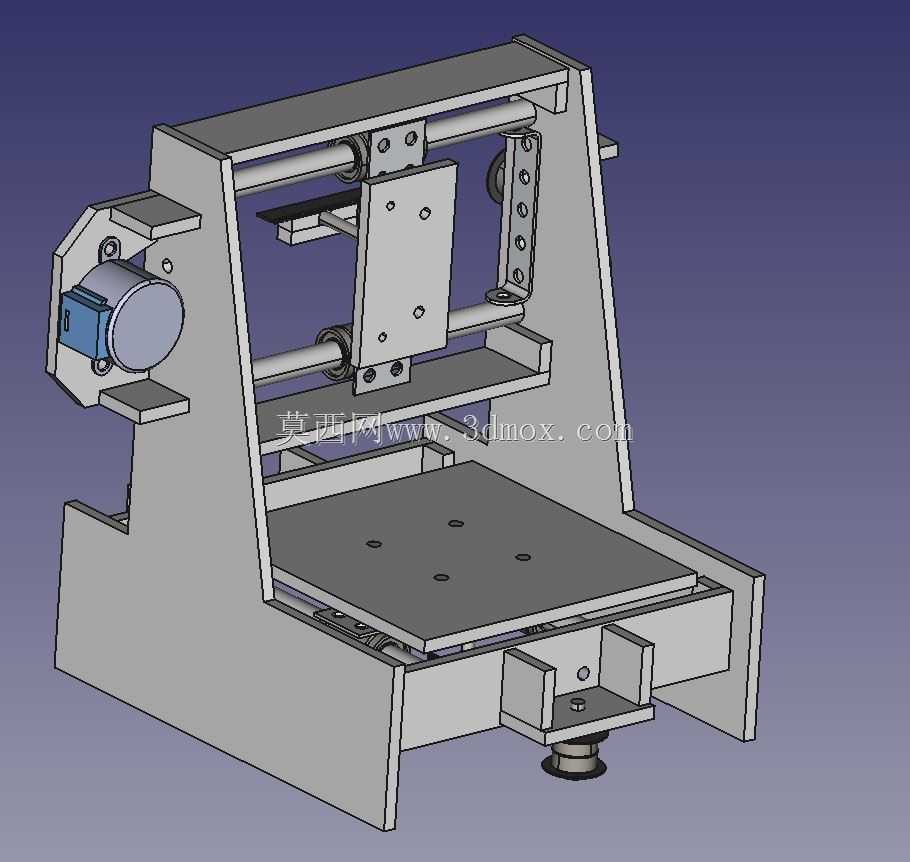

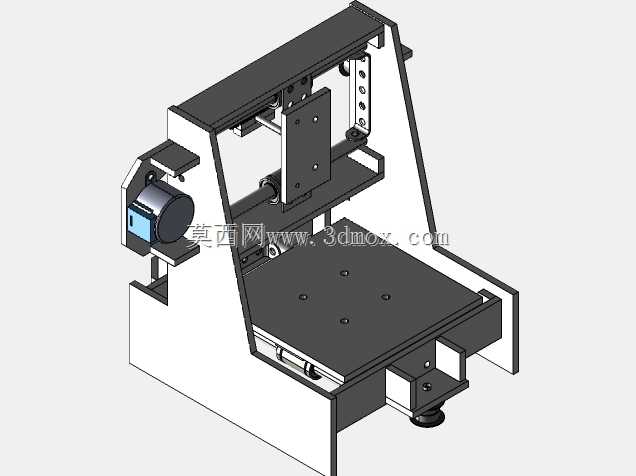

从结构设计逻辑来看，整体采用框架式龙门布局，运动轴采用光轴导轨搭配滑块的传动形式，X轴搭载激光模组实现横向进给，Y轴带动工件平台实现纵向移动，Z轴预留激光头焦距调节空间，可根据不同加工材料的厚度调整激光焦点位置，保证雕刻精度。驱动部分采用步进电机配合细分驱动方案，运动控制适配开源控制方案，接线与调试门槛较低，方便使用者根据自身需求修改控制参数、拓展加工功能。

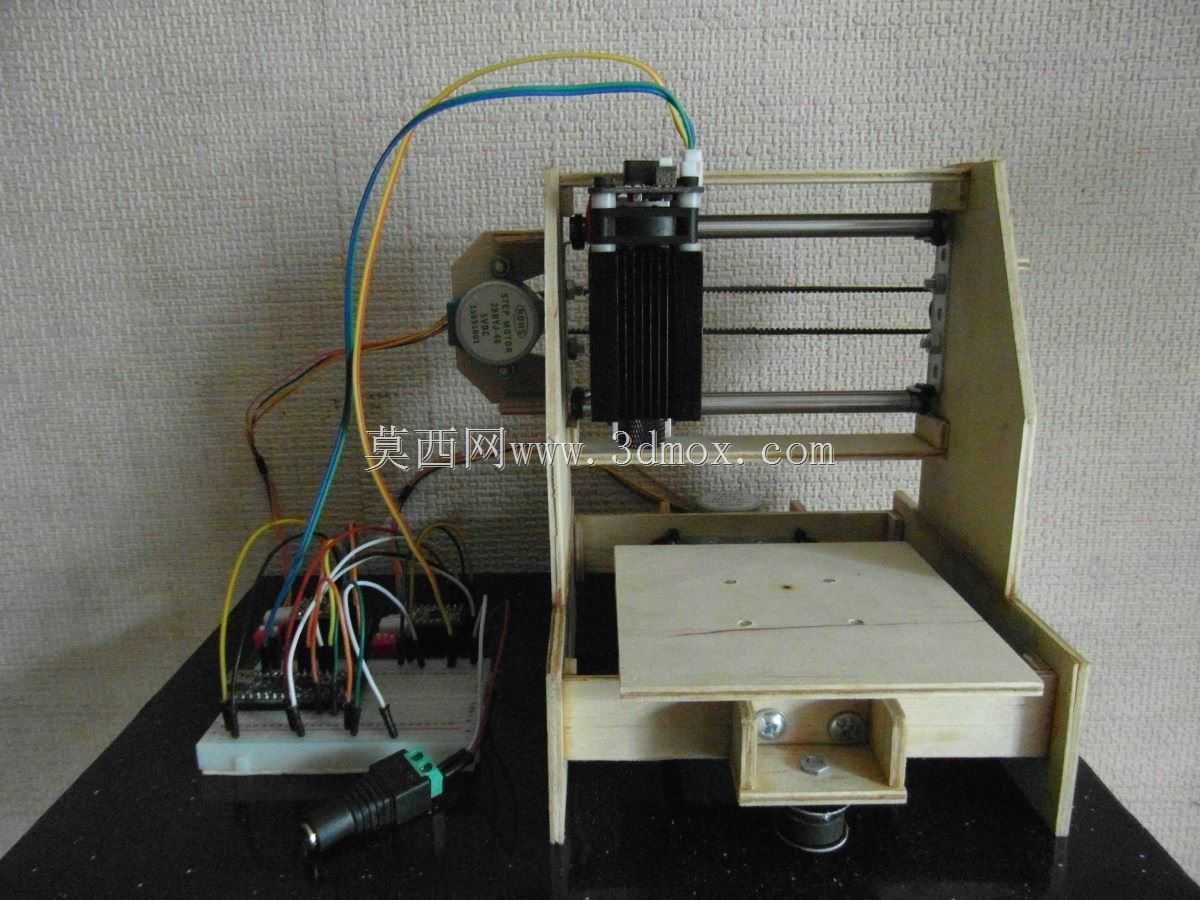

材料选型上兼顾加工难度与结构刚性，主体框架采用4mm胶合板切割拼装，既降低了整机自重，也能通过标准紧固件实现快速组装，运动安装板采用1mm铝板加工，兼顾轻量化与安装平面的平面度要求，避免长期运动出现结构变形。整机有效加工幅面控制在80x80mm区间，刚好覆盖常见小尺寸工件的加工需求，不会因为幅面过大造成结构冗余、成本上升。

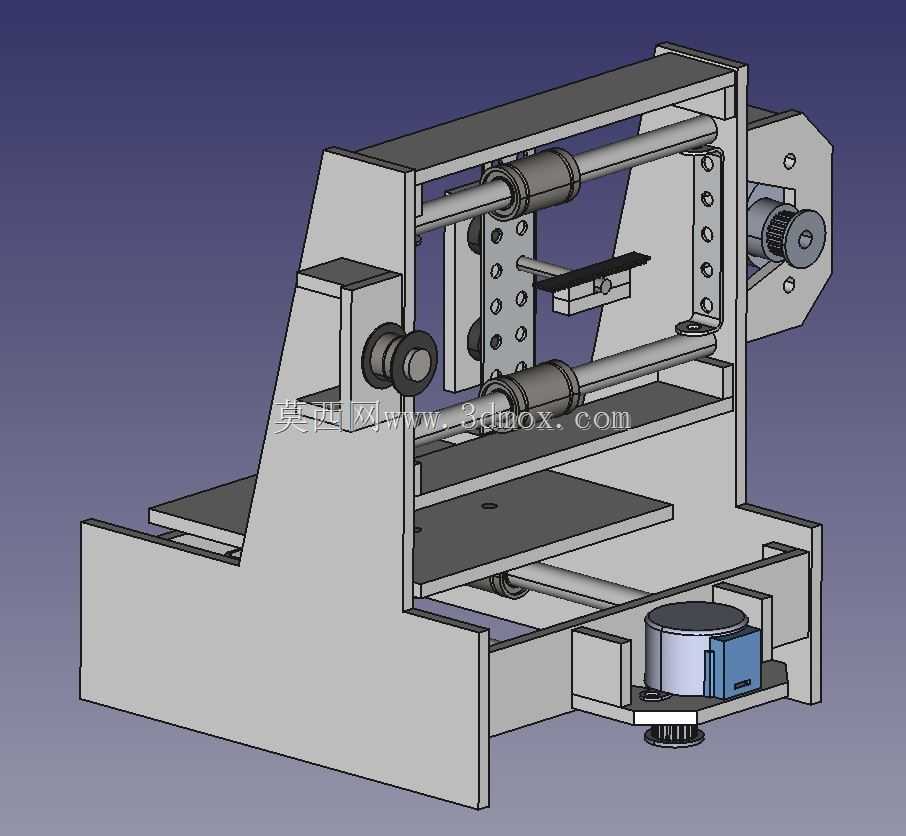

设计过程中对非必要结构做了简化处理，除核心传动、安装所需的紧固件外，省略了冗余的辅助固定小件，也没有预留多余的走线扎带安装位，整体结构紧凑，装配逻辑清晰，所有安装孔位都对应标准件尺寸，加工者可直接根据三维模型输出切割图纸完成零件加工，不需要额外二次改孔。传动部分没有采用皮带减速结构，直接通过电机带动运动组件，减少了传动回程间隙对雕刻精度的影响，同时也降低了后期维护的复杂度，不需要定期调整皮带张紧度。

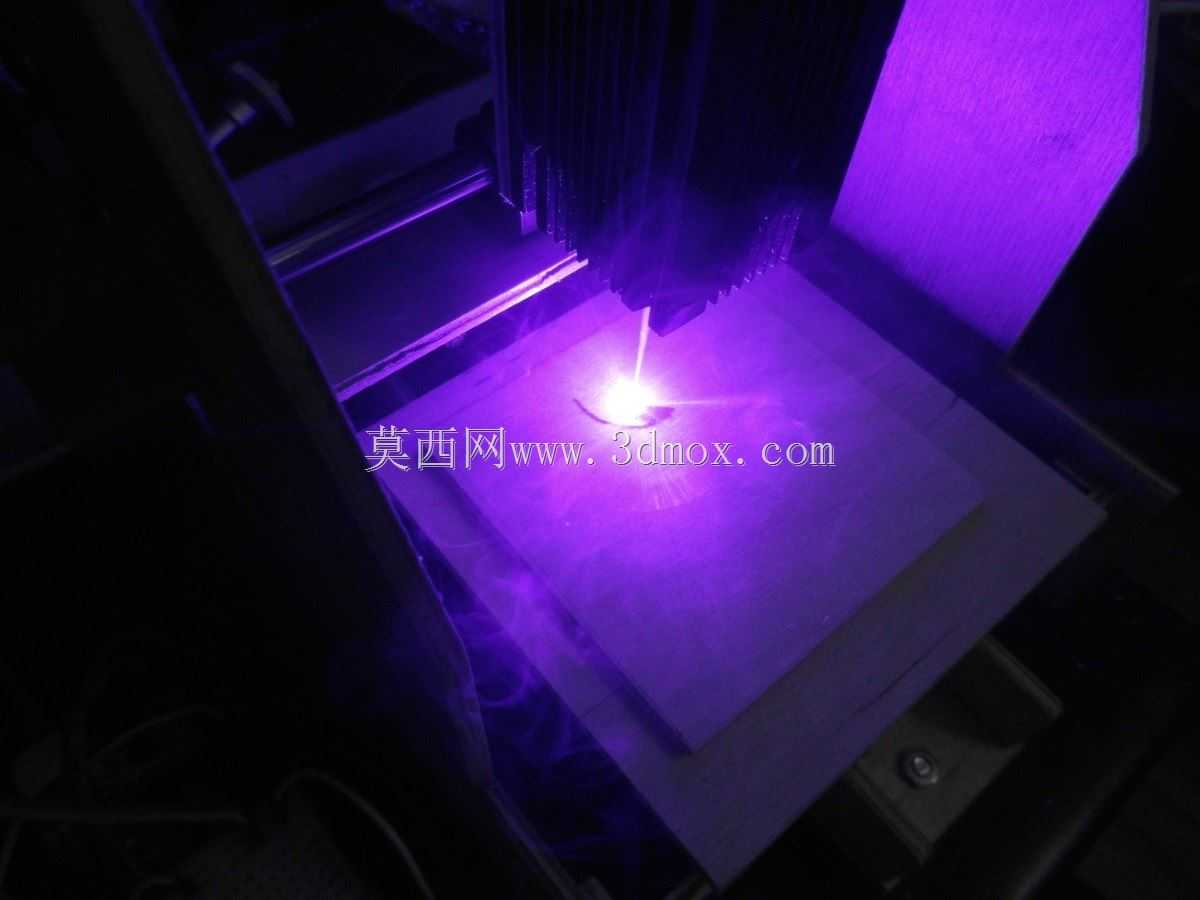

安装边界方面，整机外轮廓尺寸适配普通桌面摆放，底部平台预留了调平结构安装位，可通过底部调节件校正平台水平度，保证加工平面与激光头的垂直距离一致，避免出现雕刻深浅不一的问题。激光模组采用常见的2.3W功率规格，工作电压12V，波长405nm，属于低功率激光加工范畴，日常使用时配合普通防护眼镜即可满足安全要求，不需要额外搭建复杂的防护隔离舱，适合非工业场景下的个人使用。
