带玻璃骰子木桌场景的放大镜结构设计

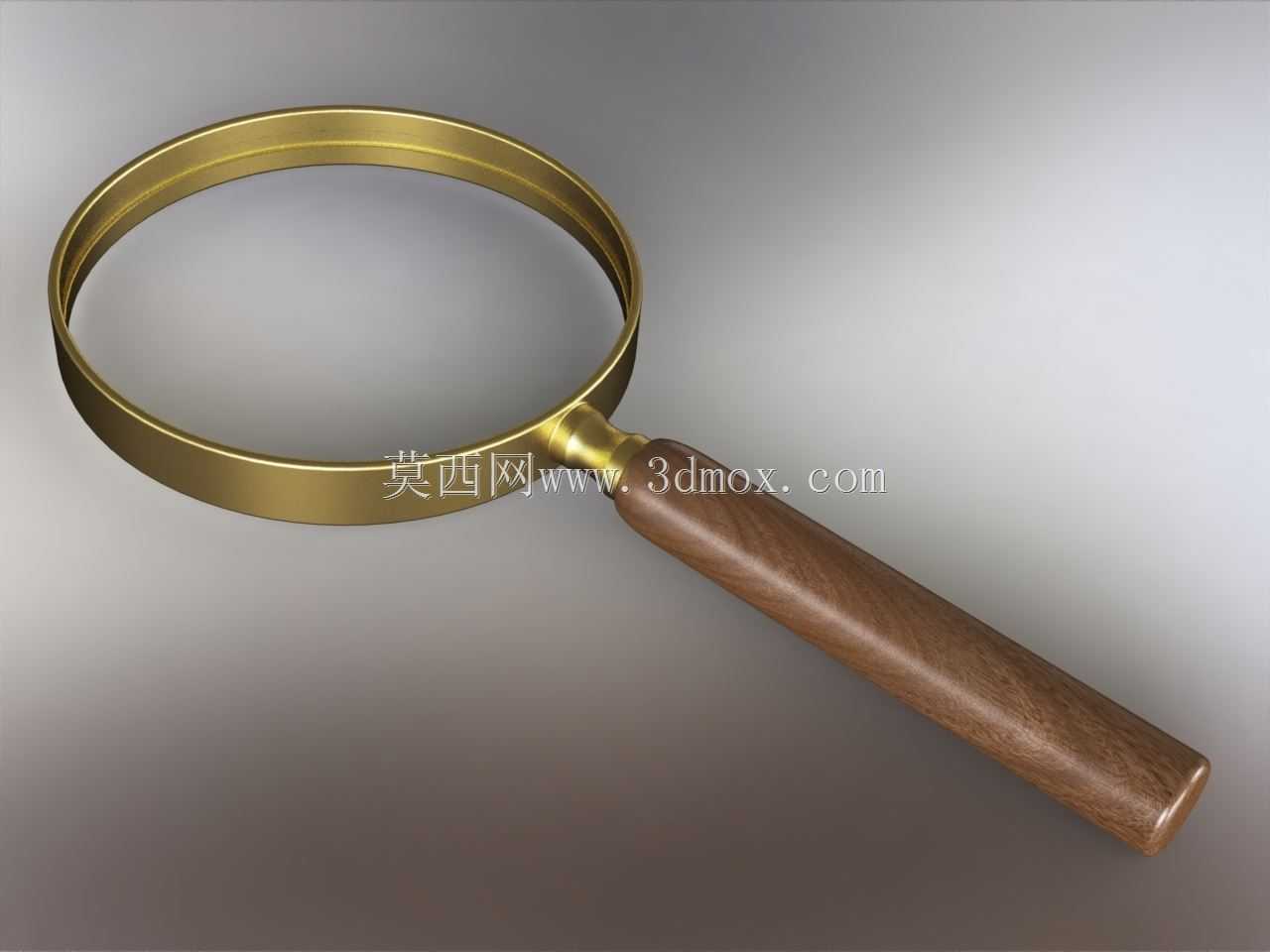

日常质检场景中，这类放大镜常被用于印刷品网点核查、精密零件表面瑕疵排查、细小元器件标识辨认等环节，区别于普通手持阅读放大镜，该结构在光学件固定与握持手感上做了针对性适配。从结构拆分来看，整个放大镜组件分为光学透镜、金属镜框、连接颈、木质手柄四个核心部分，配套场景内的玻璃骰子与木质桌面，可完整还原放大效果的实际呈现状态，方便验证光学畸变、边缘成像清晰度等核心参数。

设计过程中首先确定透镜的曲率参数，选用平凸型光学玻璃作为透镜基材，凸面朝外、平面贴近观测物的安装方式，可在标准工作距离下获得均匀的放大倍率，同时减少边缘像差。金属镜框采用卷边包络结构，内侧设置环形橡胶缓冲垫，避免玻璃透镜与金属硬接触产生应力碎裂，镜框的卷边宽度控制在2mm以内，既保证足够的压紧力固定透镜，又不会遮挡透镜有效通光口径。连接颈采用黄铜材质，一端与镜框做过盈压装配合，另一端设置内螺纹孔，与木质手柄端部的金属嵌件螺接，这种拆分式结构方便后续更换不同倍率的透镜组件，无需整体报废手柄部分。

木质手柄选用硬木材质，表面做圆弧收腰处理，握持位置的直径控制在28mm，符合成年人手部握持的人机工程学尺寸，手柄尾部做圆角过渡，避免长时间握持产生硌手感，手柄与连接颈的配合面设置定位止口，保证装配后镜框与手柄的同轴度偏差不超过0.5mm，防止使用过程中出现透镜歪斜导致的成像偏移。

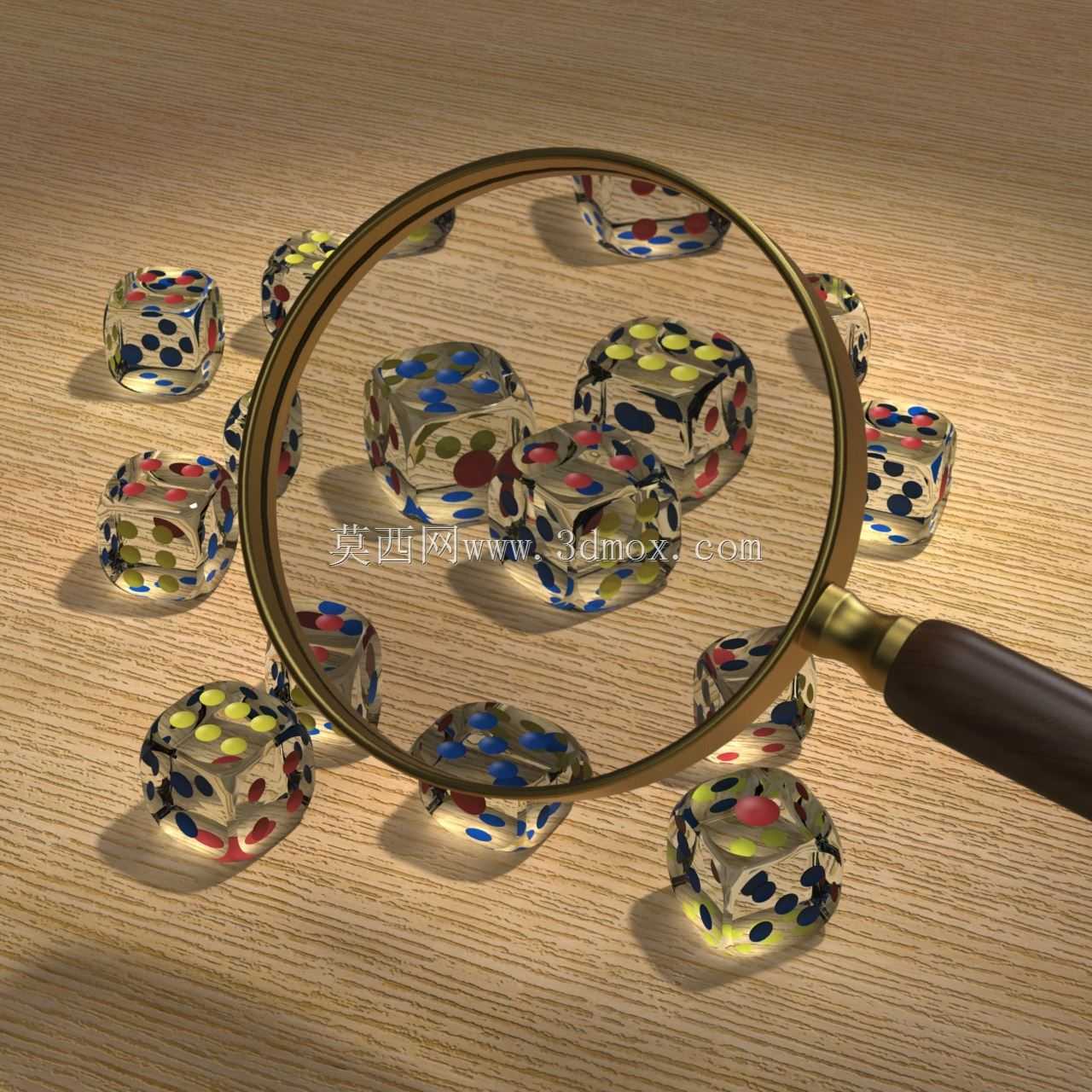

配套的玻璃骰子采用高透玻璃材质，内部嵌入彩色标识点，表面做抛光处理，可作为放大效果的标准验证件，通过观察骰子表面标识点在透镜下的成像清晰度、边缘畸变程度，可快速校验透镜的装配精度与光学性能。木质桌面采用浅木纹纹理设计，表面做哑光处理，避免强光反射干扰放大效果的观测，桌面的平面度控制在0.1mm/100mm以内，保证观测物放置时不会出现倾斜，影响放大倍率的准确性。

实际使用时，该放大镜的标准工作距离为透镜平面距观测物50mm，此时可获得3倍的清晰放大倍率，有效观测区域直径为65mm，可覆盖绝大多数小型零件、印刷标识的观测需求。镜框外侧做哑光镀铬处理，减少环境光线在镜框表面的反射，避免杂光进入透镜影响成像对比度。连接颈与镜框的连接位置做圆弧过渡，无尖锐棱角，防止使用过程中刮擦操作人员手部或待观测工件表面。

从安装边界来看，整个放大镜总长度为190mm，其中透镜部分直径75mm，手柄长度110mm，放置在工作台面时的占用投影尺寸为190mm×75mm，无需额外安装固定结构，可直接手持使用，也可搭配通用支架改造为台式放大镜使用，适配不同工位的使用需求。透镜的固定结构可承受常规手持使用的震动载荷，在1米高度自由跌落至木质台面时，镜框的缓冲结构可吸收大部分冲击能量，避免透镜碎裂。场景内的配套组件除了用于效果验证外，也可作为渲染测试的标准素材，验证透明材质折射、反射效果的渲染准确性，为后续同类光学产品的可视化呈现提供参考。
