机加工手动台虎钳夹持工装结构设计

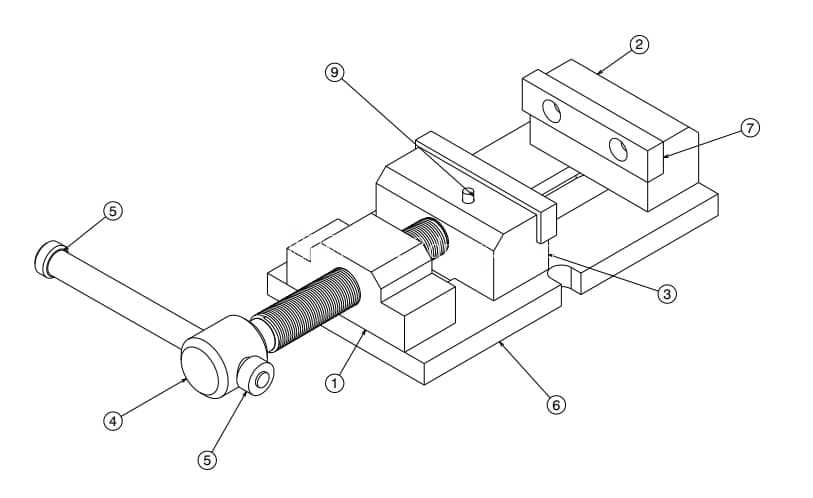

　　在常规机加工、钳工装配、小型工件修配场景中，台虎钳是工位上最基础也最高频的夹持定位部件，其核心作用是为待加工工件提供稳定的装夹基准，解放操作人员双手以完成锉削、锯切、钻孔、攻丝、小型零件装配等多类作业，避免工件在受力过程中出现位移、翘曲，保障加工精度与操作安全。这套手动台虎钳的结构设计完全围绕工位实际使用需求展开，整体采用丝杠传动的增力结构，通过转动端部的摇柄带动丝杠旋转，驱动活动钳身沿固定钳身的导轨面做直线往复运动，配合钳口板上的防滑齿纹实现对工件的夹紧与松脱，丝杠的螺距选择兼顾了夹紧行程的调节效率与夹紧力的输出，既可以快速开合钳口适配不同宽度的工件，也能在摇柄输入较小力矩的情况下输出足够的夹持力，满足常规金属工件装夹的受力需求。从结构布局来看，固定钳身与底座为一体化设计，底座预留了标准的安装孔位，可直接通过螺栓固定在钳工工作台或者机床辅助工作台上，安装边界完全匹配常规工业工作台的T型槽间距与安装厚度，不需要额外制作转接板即可完成工位部署，活动钳身与固定钳身的配合导轨采用矩形滑动导轨结构，配合间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，也能控制钳口在夹紧过程中的上翘量，避免工件装夹后出现角度偏差，影响后续加工的形位公差。

　　钳口部分采用可更换式钳口板设计，两块钳口板分别通过沉头螺钉固定在活动钳身与固定钳身的安装面上，当钳口齿纹磨损或者需要适配特殊工件装夹时，可快速拆卸更换不同表面形式的钳口板，比如装夹软质金属或者已加工面工件时，可更换带铜垫或者橡胶垫的软钳口，避免夹伤工件表面，装夹毛坯件时则使用带淬硬齿纹的硬钳口，保证夹持摩擦力防止工件打滑。摇柄部分采用穿装式结构，丝杠端部的摇柄孔为通孔设计，摇柄杆可在孔内自由滑动，转动摇柄时可根据操作空间调整摇柄的伸出长度，在需要大夹紧力时将摇柄拉至最长端增大力矩，空间受限时则将摇柄推至较短位置避免与周边工装干涉，摇柄端部设置有限位结构，防止操作过程中摇柄从丝杠孔内滑脱。

　　整套结构的外形尺寸控制适配常规单人操作的工位空间，钳口最大张开量覆盖常规小型工件的装夹尺寸范围，整体高度符合钳工站立操作时的人体工程学高度，操作人员在工位上不需要过度弯腰或者抬臂即可完成摇柄转动、工件装夹调整的操作，长时间作业也不容易产生疲劳。从设计细节上，丝杠与活动钳身的连接部位采用了开合螺母结构，当需要快速调整钳口开度时，可直接扳动活动钳身沿导轨滑动，不需要全程转动摇柄进给，大幅提升了不同尺寸工件切换装夹的效率，固定钳身的底座上还预留了回转锁紧结构的安装位置，可根据使用需求选配回转底座，实现钳身360度水平回转并在任意角度锁紧，适配不同角度的加工操作需求，不需要重新拆装台虎钳或者调整工件装夹位置。

　　导轨面的润滑注油点设置在活动钳身的侧面位置，日常维护时可直接通过注油点加注润滑脂，减少滑动面的磨损，延长台虎钳的使用寿命，所有外露的金属棱边都做了倒角处理，避免操作过程中划伤操作人员，整体结构没有冗余的复杂部件，所有零件都采用常规机械加工工艺即可制作，后期维护更换配件的成本极低，完全适配车间工位高频次、大强度的使用场景，不管是单件小批量的维修加工，还是小型工件的批量装夹作业，都能提供稳定可靠的夹持定位支撑。
