简化结构台虎钳CATIA装配设计

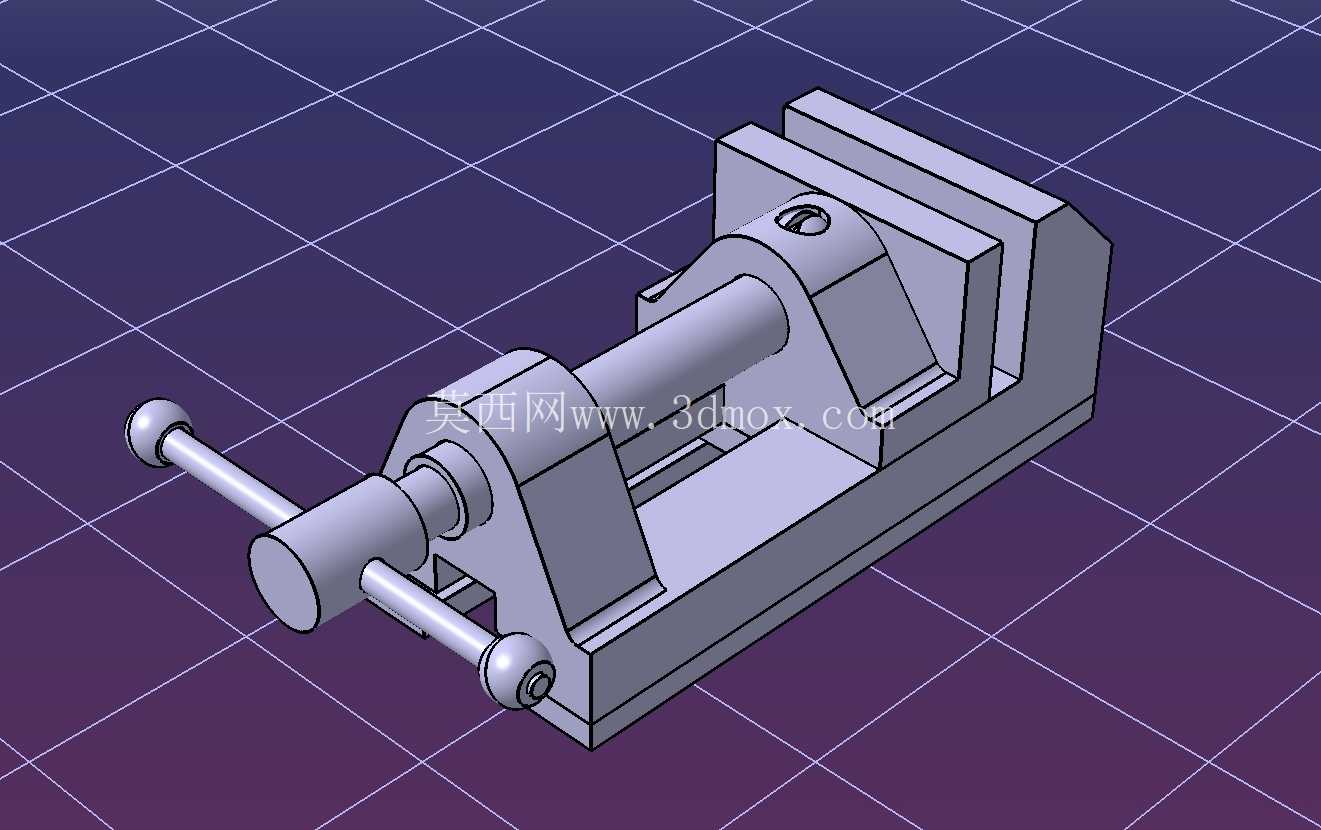

　　在机械加工、钳工实训、小型零部件装拆维修的场景里，台虎钳是工位上不可或缺的基础夹持工装，这套简化结构的台虎钳装配模型，完全围绕实际使用中的核心功能逻辑搭建，没有冗余的装饰性结构，每一个部件的设计都对应实际工况下的受力与运动需求。从结构组成来看，整套模型包含底座、固定钳口、活动钳口、丝杠、螺母、手柄、钳口板这几个核心部件，每个零件都单独建模后完成总装约束，完全还原台虎钳的真实运动逻辑：转动手柄时丝杠带动螺母副传动，活动钳口会沿着钳身的平移导轨做轴向移动，实现钳口的开合动作，以此完成对工件的夹紧与松脱。

　　设计过程中没有追求复杂的制造细节或者公差标注，核心是把机械装配的约束关系、运动副的配合逻辑讲透，非常适合刚接触三维装配设计的从业者练习约束添加、运动仿真的基础操作，也能作为工装夹具设计入门的参考案例。从安装边界来看，这类简化台虎钳的底座预留了标准的台面孔位，适配常规钳工工作台的安装尺寸，整体外形尺寸控制在小型台虎钳的常规区间，钳口最大张开量满足日常小型零件加工、维修的夹持需求，不会占用过多工位空间。钳口板部分做了可拆卸的结构设计，对应实际使用中钳口磨损后可单独更换的使用需求，固定钳口与底座做成一体化结构，保证夹持时的整体刚性，避免受力时出现结构形变影响夹持精度。

　　丝杠与螺母的配合采用梯形螺纹的传动逻辑，建模时还原了螺纹传动的运动关系，没有做过度的螺纹细节修饰，既保证装配约束的正确性，也能清晰展示螺旋传动带动直线运动的机械原理。活动钳口与底座的配合面做了导向限位结构，保证活动钳口平移时不会出现偏摆，夹紧工件时钳口受力均匀，不会出现工件夹偏、夹不紧的情况。手柄部分采用穿杆式结构，对应实际使用中可以通过加力杆增大力矩的操作逻辑，手柄与丝杠的连接采用孔轴配合加限位的约束，还原真实的装配关系。

　　整套模型的设计思路完全围绕教学与CAD实践展开，没有加入过多工业级台虎钳的复杂结构比如转盘底座、快速夹紧机构等，把最核心的螺旋传动、导向平移、夹紧受力的结构逻辑做了清晰的展示，对于理解工装夹具的基础设计逻辑、CATIA软件中装配约束的添加方法、运动副的定义方式都有很强的参考价值。在实际的教学场景中，这套模型可以用来演示自上而下或者自下而上的装配设计流程，学习者可以通过拆解每个零件的建模逻辑，理解零件之间的配合关系如何影响整体的功能实现，比如丝杠的轴线必须和活动钳口的平移方向平行，否则会出现运动卡滞，钳口的夹紧面必须和底座安装面垂直，否则夹持工件时会出现角度偏差，这些细节在模型的约束设置中都做了对应的还原，能够帮助学习者建立正确的机械设计思维，避免出现只关注外形不关注配合关系的建模误区。从功能特性上来说，这种简化结构的台虎钳虽然没有工业级台虎钳的高强度夹持能力，但是完全覆盖了基础夹持功能的结构逻辑，对于理解通用工装的设计思路有很大帮助，也可以作为后续进行复杂台虎钳结构优化设计的基础框架，比如在这个基础上添加转盘结构实现角度旋转、添加快换钳口结构适配不同形状工件的夹持需求、增加夹紧力调节结构适配不同材质工件的夹持要求。
