多工位折弯金属板材固定夹具结构

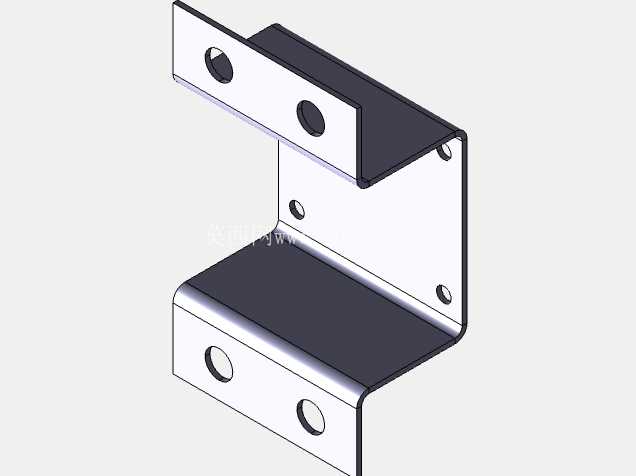

　　在车间日常的金属加工工序里，不管是小批量的工装试做，还是批量产品的工位辅助，板材固定的可靠性一直是影响加工精度的核心因素，这款折弯结构的钣金固定夹具，就是针对多工序加工场景下的板材定位需求设计的。从结构形态来看，它采用三次折弯的Z型层级结构，三个互相垂直的安装面分别预留了对应的安装孔位，上下两个平行的安装面各设置两个同轴通孔，中间垂直立面设置两个错位分布的通孔，孔位的排布避开了折弯应力集中区域，不会因为长期装夹受力出现孔位变形、板材撕裂的问题。

　　实际应用场景中，这类夹具最常出现在焊接工位的辅助定位环节，当需要将两块或多块金属板材呈垂直或平行状态拼接焊接时，不需要额外制作复杂的专用工装，直接通过螺栓将夹具的一个安装面固定在工作台基准面，另外的安装面就可以作为待加工板材的定位靠面，配合快速夹钳就能实现板材的快速固定，避免焊接过程中板材受热变形移位，相比传统的点焊定位方式，不会在工件表面留下焊疤，减少后续打磨工序的工作量。在铆接工序中，这款夹具的层级结构可以适配不同厚度板材的叠层固定，中间的避让空间可以给铆枪留出足够的操作空间，不需要在固定时反复调整工件位置，操作人员单手就能完成对位，大幅提升铆接作业的效率。

　　组装工位上，它可以作为小型结构件的预装支架，将多个需要组装的零件预先固定在对应的安装面上，操作人员不需要手扶工件就能完成螺丝紧固、配件插接等操作，降低组装过程中的对位误差。设计过程中，折弯圆角的取值参考了常规冷轧钢板的折弯系数，采用与板材厚度匹配的内R角，避免折弯处出现应力开裂或者回弹超差的问题，所有安装孔的孔边距都预留了足够的螺栓安装空间，不管是采用内六角螺栓还是外六角螺栓固定，都不会出现螺栓头与折弯边干涉的情况。安装边界方面，三个安装面的孔位间距采用通用的工位安装尺寸，既可以适配标准铝型材工作台的T型槽间距，也可以直接焊接在专用工装架上，不需要额外打孔改造。

　　整体板材厚度选用常规工装常用的冷轧板规格，既保证装夹过程中的结构刚性，不会因为长期受力出现折弯角度变形，又不会因为自重过大增加工装的整体负载。孔位的设计同时兼顾了定位与固定两种功能，部分孔位可以作为定位销的安装孔，在需要高精度定位的场景下，配合圆柱销使用就能实现重复定位精度控制在0.1mm以内，满足大部分金属加工工序的定位精度要求。不同于专用工装只能适配单一产品的加工需求，这款通用型钣金夹具可以通过多个组合使用，适配不同尺寸、不同形状的金属板材固定需求，在新产品试制阶段，不需要投入成本制作专用工装，通过组合调整夹具的安装位置，就能快速搭建临时加工定位平台，缩短试制周期，降低试制成本。长期使用过程中，钣金材质的表面可以根据使用场景做镀锌或者喷塑处理，应对焊接飞溅、车间潮湿等恶劣工况，延长夹具的使用寿命，即使出现局部磨损，也可以直接更换同规格的夹具，不需要对整套工装进行改造，维护成本极低。
