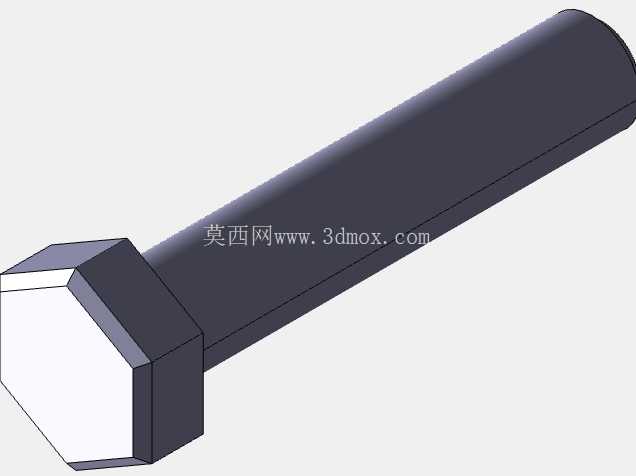

M10规格外六角紧固螺栓结构设计

在各类机械装配、钢结构连接、机电设备组装场景中，六角头螺栓是应用覆盖范围极广的可拆卸紧固元件，从普通民用设备的机架拼接，到工业生产线的工装夹具固定，再到小型机电产品的组件连接，都能见到这类标准紧固件的身影。这款M10规格的六角螺栓，设计阶段优先考虑了通用装配场景的适配性，头部采用外六角结构，能够匹配常规开口扳手、套筒扳手的拧紧作业需求，作业时扳手与头部六个受力面的接触面积充足，拧紧过程中不易出现打滑、棱角磨损的问题，能有效传递拧紧扭矩，保证预紧力达到装配要求。

从尺寸参数的匹配逻辑来看，标称直径10毫米的螺杆，适配市面上常规的M10规格螺母、平垫、弹垫，也能直接穿过直径11毫米左右的预制安装孔，不需要对安装位做额外的扩孔、修配处理，能大幅降低现场装配的加工工作量。头部对边宽度设置为16毫米，刚好对应国标M10六角螺栓的标准扳手尺寸，现场装配时不需要准备特殊规格的工具，普通维修、装配班组的常规工具套装就能完成拧紧、拆卸作业。头部高度设为6.4毫米，既保证了头部与被连接件的接触面积足够，拧紧时不会压伤被连接件的表面，也避免了头部过高导致的装配空间浪费，在一些安装沉头空间有限的场景下，也能顺利完成装配，不会出现头部凸出干涉周边零部件的问题。

螺杆部分的螺纹长度设置为50毫米，这个长度区间能够适配总厚度在30到45毫米之间的被连接件叠层，搭配对应厚度的平垫、弹垫后，拧紧后螺母能够露出2到3牙螺纹，符合机械装配的通用规范，既不会因为螺纹过短导致啮合长度不足、连接强度不够，也不会因为螺纹过长导致螺杆末端凸出过多、干涉周边运动部件。螺杆末端设计了1毫米的倒角，装配时能够顺利穿过安装孔，也能轻松对准螺母的螺纹入口，不会出现螺纹端部刮伤安装孔内壁、或者错扣拧坏螺纹的问题，即使是视线受限的盲位装配场景，也能快速完成对位。头部与螺杆衔接的位置设置了1毫米的圆角过渡，这个细节设计能够有效降低应力集中系数，在螺栓承受交变载荷、冲击载荷的时候，不会因为衔接位置的直角锐边产生应力集中，导致螺栓头部断裂失效，能有效提升螺栓在振动工况下的使用寿命。

在实际选型应用中，这类螺栓可以用于普通钣金机架的拼接、小型电机的安装固定、工装夹具的组件连接、输送线导轨的紧固等场景，装配时只需要按照对应扭矩要求拧紧，就能获得稳定可靠的连接效果。建模过程中，螺纹部分采用了符合通用机械标准的牙型轮廓，头部的六个棱角做了符合实际加工工艺的微小倒角还原，和实际量产的螺栓零件外形高度一致，在做整机装配干涉检查、装配工艺模拟的时候，能够准确还原螺栓的安装边界，不会出现模型与实际零件尺寸偏差导致的干涉误判。对于结构设计人员来说，这类标准件的精准模型可以直接调入装配体，不需要重复建模，能大幅提升整机设计的效率；对于做装配培训、工艺仿真的从业者来说，模型的细节还原度足够支撑拧紧过程模拟、工具空间校核等工作，不需要额外对模型做修补调整。

考虑到不同应用场景的需求，这个螺栓的尺寸参数完全符合通用紧固件的标准规范，不管是做静态的设备结构展示，还是做动态的装配过程动画，都能直接使用，不需要调整尺寸比例。头部的承压面做了平面度的细节还原，和被连接件表面接触时的受力分布和实际工况一致，在做有限元受力分析的时候，也能直接赋予材料参数进行连接强度校核，模型的几何特征没有多余的碎面、破面，能够顺利导入各类常用的三维工程软件，不会出现特征丢失、几何错误的问题。
