短距重载螺旋顶升机械结构设计

　　在设备检修、工装调平、重型构件短距移位这类现场作业场景里，螺旋顶升结构的可靠性永远是排在第一位的选型指标，不同于液压类顶升设备容易出现的密封泄漏、泄压回落问题，纯机械螺旋副的传动形式能在无动力源的工况下长时间保持支撑位置，不会因为油路故障、密封老化出现负载下坠的风险，这也是这类结构在重型设备安装、模具微调、建筑构件临时支撑场景里被长期广泛使用的核心原因。从结构设计逻辑来看，这个螺旋顶升部件的核心传动副采用了梯形螺纹的啮合形式，相比普通三角螺纹，梯形螺纹的牙型角更小，螺纹副的接触应力分布更均匀，承载时的牙侧磨损速率更低，同时具备可靠的自锁性能，也就是当顶升操作停止后，哪怕没有额外的锁止结构，负载产生的轴向力也不会驱动螺杆反向回转，能直接锁止当前的顶升高度，这一点对于现场作业的安全冗余设计至关重要，不需要额外加装机械锁销就能满足静态支撑的安全要求。

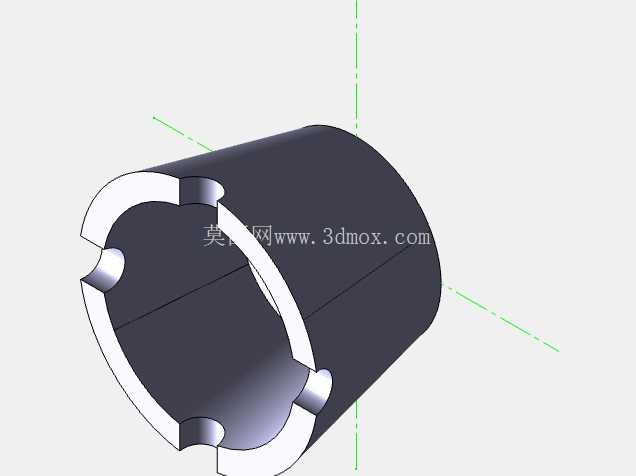

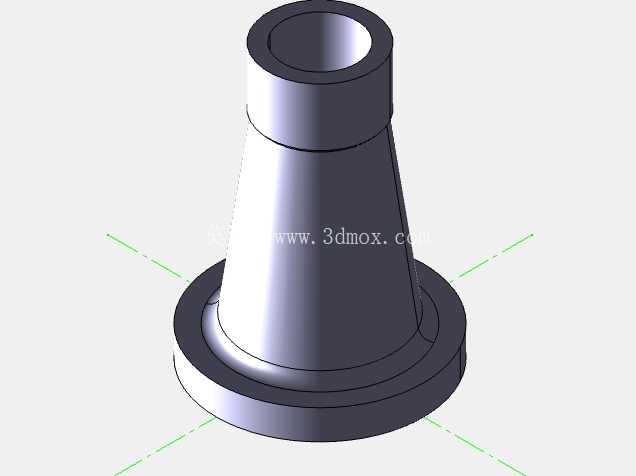

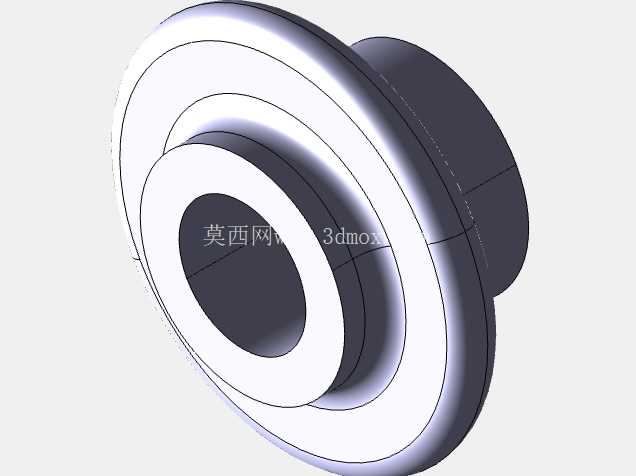

　　从外形结构来看，这个部件的底座采用了大直径法兰式支撑面，接触面积的设计是按照最大额定负载下，支撑面压强大于接触面材料许用比压的原则核算的，避免在混凝土地面、钢制工装平台上使用时出现底座压陷、局部变形的问题，法兰盘上预留的安装孔位可以配合地脚螺栓或者压板，将整个顶升部件固定在工装台面上，防止顶升过程中出现底座滑移、偏载倾覆的风险。上部的顶升支撑面做了内凹的环形定位结构，当被顶升构件的底部有定位凸台时，可以直接嵌入这个内凹结构里，避免顶升接触点出现滑动偏移，哪怕是支撑平面类构件，环形的接触边也能比实心平面更好地分散接触应力，不会因为局部应力集中刮伤被支撑工件的表面。

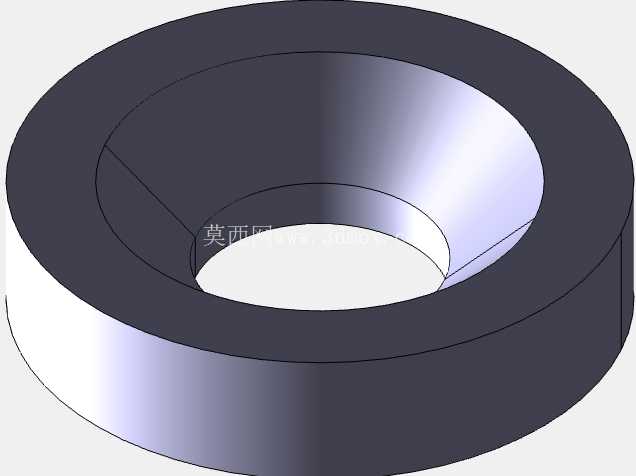

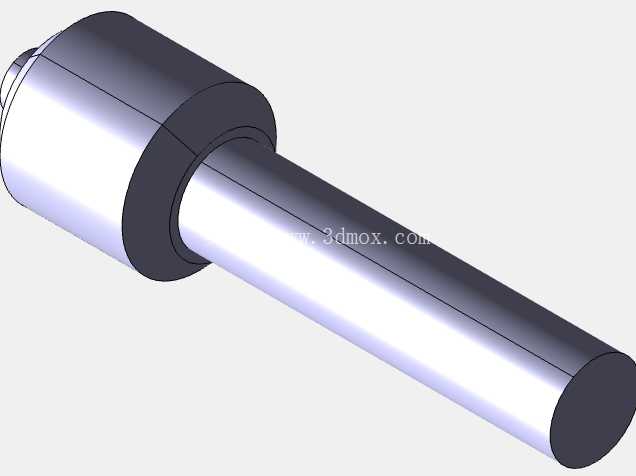

　　整个部件的传动路径非常直接，外部的扭矩输入通过螺杆端部的受力方头传递，配套的手柄或者撬杆插入方头后施加圆周方向的力，就能通过螺纹副的啮合将旋转运动转化为顶升螺母的直线升降运动，这种传动形式的传动比是由螺纹导程决定的，导程越小，顶升同等重量需要的输入扭矩就越小，操作起来就越省力，当然对应的顶升速度也会更慢，这种设计取舍完全匹配短距顶升的作业需求——毕竟这类作业场景里，顶升行程往往只有几毫米到几十毫米，不需要追求快速升降，更看重省力操作和负载下的稳定性。在设计建模的过程中，螺纹副的配合间隙是需要重点控制的参数，间隙过大会导致顶升过程中出现空程晃动，负载偏载时螺纹牙的单侧受力会急剧增大，容易出现牙型变形甚至滑牙的问题；间隙过小则会导致转动阻力过大，操作时卡滞，甚至在有灰尘、铁屑进入螺纹副的时候直接锁死，所以建模时需要按照梯形螺纹的公差配合标准，预留合理的侧向间隙，同时在螺母的下部设计防尘挡边，减少作业现场的杂物进入螺纹啮合面，延长部件的使用寿命。从安装边界来看，这个部件的整体径向最大尺寸是底座法兰的外径，安装时需要在安装平面上预留至少大于法兰外径5毫米的避让空间，方便底座的放置和固定，轴向的最小闭合高度是当顶升螺母完全回落到底座位置时的总高度，这个尺寸决定了部件能够伸入的最小作业间隙，也就是现场常说的最低插入高度，而最大顶升高度则是由螺杆的有效啮合螺纹长度决定的，当顶升螺母上升到螺纹末端时，必须保留至少2到3个螺距的啮合长度，避免螺纹完全脱开出现负载坠落的风险。

　　在实际选型适配的时候，需要根据作业场景的最大负载来核算螺纹副的剪切强度和弯曲强度，不能仅凭外形大小判断承载能力，尤其是当作业场景存在偏载的时候，也就是负载的重心没有落在顶升部件的中心轴线上，此时螺纹牙的受力会出现偏载分布，需要额外核算单侧螺纹的接触应力，必要时可以增加螺母的啮合长度，降低单位牙型的负载。另外，这类纯机械结构的维护成本极低，只需要定期在螺纹副表面涂抹润滑脂，减少螺纹磨损，就能保持长期稳定的工作状态，不需要像液压千斤顶那样定期更换密封件、补充液压油，也不会出现低温环境下液压油黏度变大导致操作困难的问题，在零下几十度的户外检修场景里，这种螺旋顶升结构的适应性反而比液压类设备更好。很多现场作业人员在使用这类结构的时候，会随意加长力臂来撬动更大的负载，这其实是设计时需要考虑的过载风险，建模时需要核算螺杆的抗扭强度，确保当输入扭矩超过额定操作扭矩一定范围时，螺杆的应力仍然在材料的屈服极限以内，避免因为过载导致螺杆断裂，引发安全事故。整个结构没有复杂的异形零件，所有部件都是回转类结构，加工工艺性非常好，底座、螺母、螺杆都可以通过普通车床加工完成，不需要复杂的五轴加工设备，制造成本低，后期维修更换配件也非常方便，哪怕是现场出现零件损坏，也可以快速测绘加工替换件，不会因为特殊配件缺失导致设备无法使用。
