通讯设备用减震缓冲连接组件结构

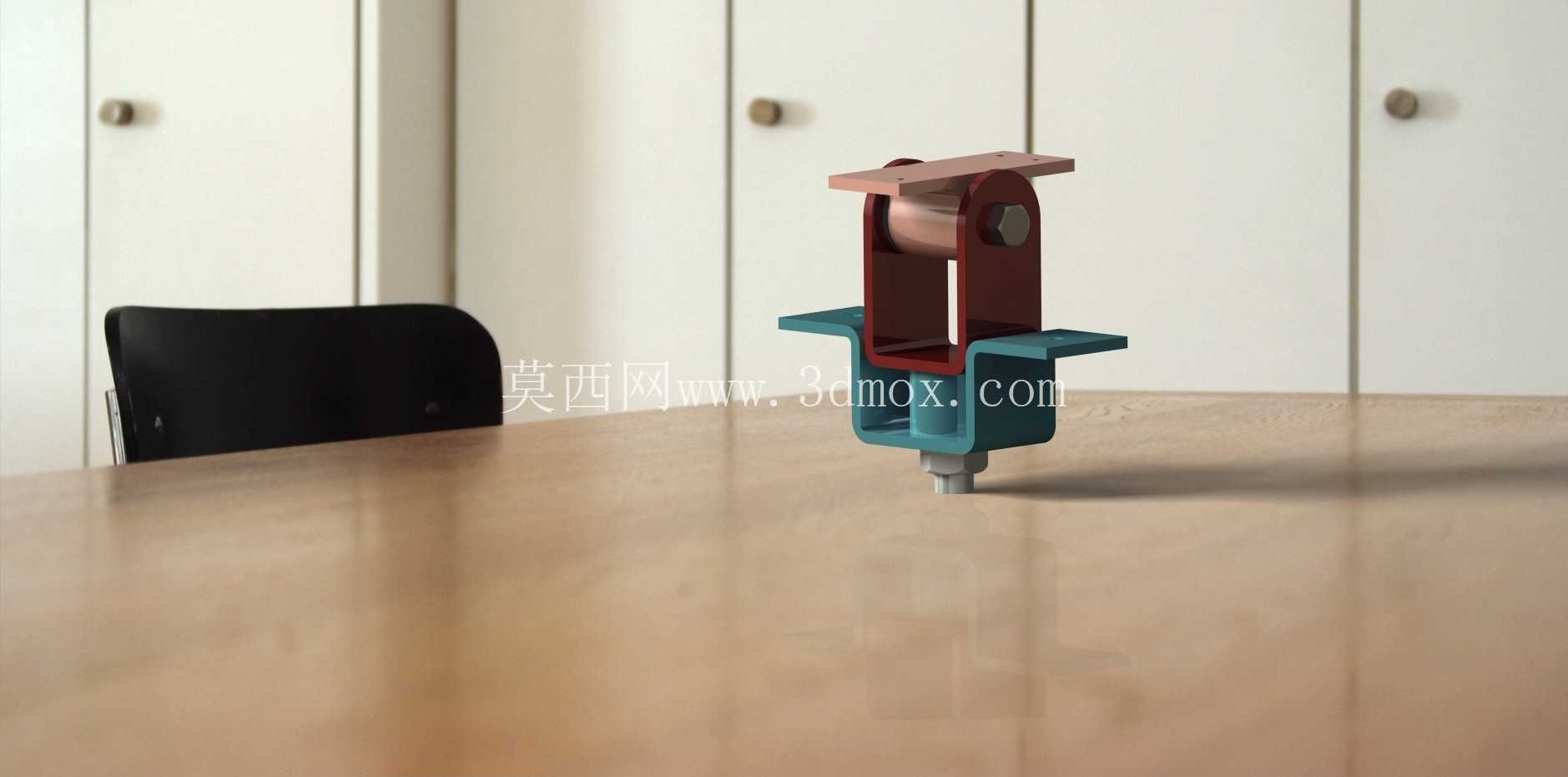

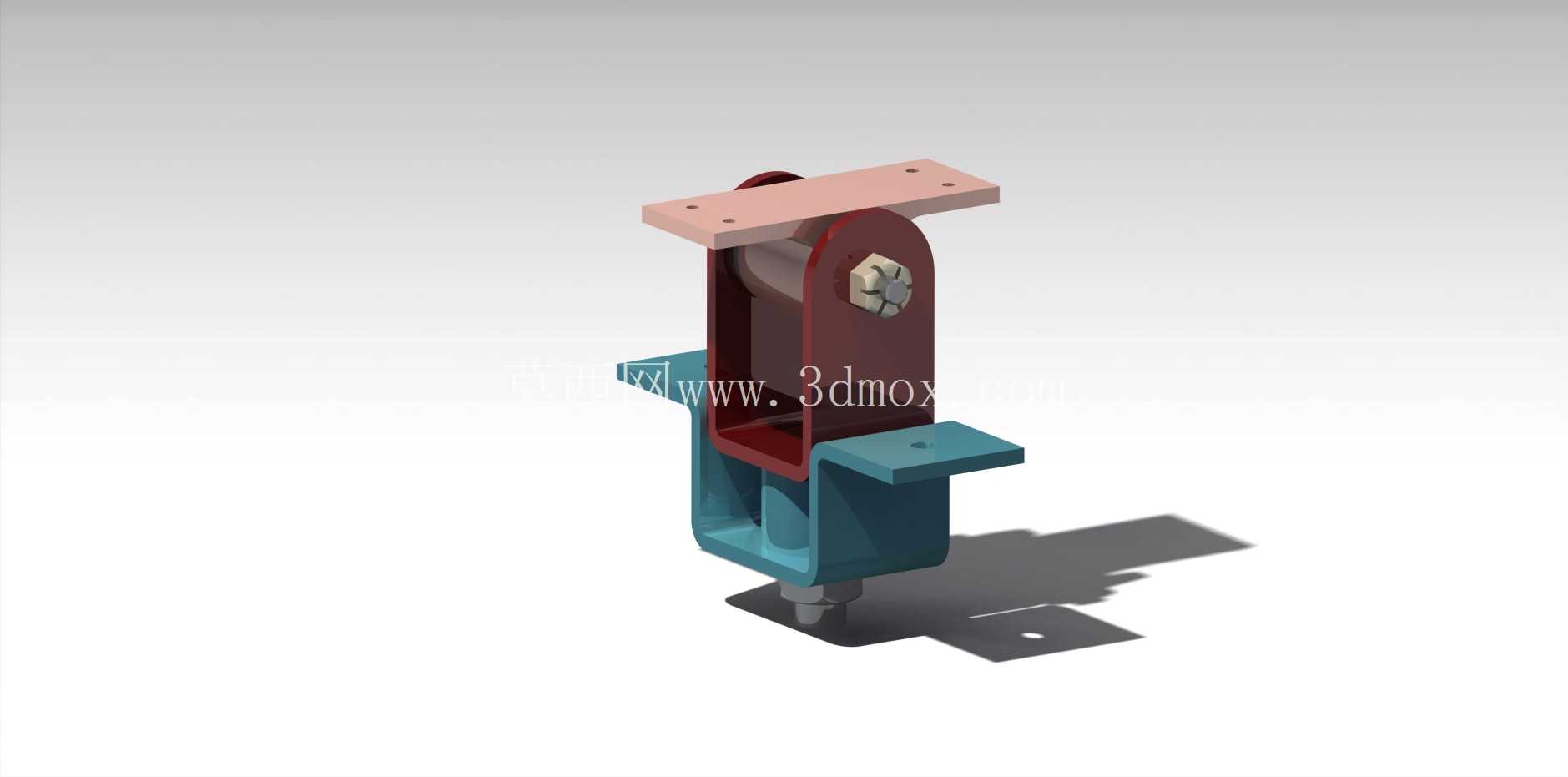

　　这类减震组件主要应用在户外通讯基站设备、车载通讯终端、便携通讯机箱的内部安装场景，核心作用是隔绝设备运行过程中产生的振动传递，同时抵消外部环境带来的冲击载荷，避免通讯板卡、精密射频元件因为长期受振出现引脚脱焊、接触不良、信号漂移等问题。从结构设计来看，组件采用上下分层的安装逻辑，顶部的T型安装板用来固定需要隔振的通讯设备主体，板件预留的安装孔位可以适配不同孔距的设备安装脚，不需要额外做转接件加工；中间的弹性缓冲段采用包裹式结构，将弹性阻尼元件约束在金属框架内部，避免长期受载后弹性元件出现侧向滑移、脱出的问题，同时金属框架的侧壁做了加厚处理，能够承受一定的横向剪切力，应对车载、机载场景下的侧向冲击载荷。

　　底部的法兰安装座用来和设备仓的基础安装面连接，法兰边的四个安装孔做了沉头设计，安装后螺栓头不会突出法兰表面，保证安装面贴合平整，不会出现局部应力集中的问题。设计过程中首先要明确安装边界，这类组件的整体安装高度控制在80mm以内，顶部安装板的宽度为45mm，底部法兰的总宽度为60mm，不会占用过多的设备仓内部空间，适配多数小型通讯终端的内部安装间隙。弹性元件的选型匹配通讯设备的常规重量区间，单组组件的额定承载为2.5kg，通常单台设备配置4组组件对称安装，总承载可以覆盖10kg以内的通讯设备，满足多数便携通讯终端、小型基站射频单元的承重需求。

　　结构的配合公差设计上，金属框架和弹性元件之间采用H7/p6的过盈配合，不需要额外的粘接或者紧固件固定，依靠过盈量就能保证弹性元件在反复受载的情况下不会出现移位，同时也方便后期维护时更换老化的弹性元件，不需要整体报废组件。底部的连接螺柱做了滚花处理，装配时可以直接用手拧入预固定，再用工具锁紧，提升装配效率。在实际应用场景中，这类减震组件除了通讯领域，也可以用在小型精密检测仪器、车载电子设备的安装隔振上，其结构的通用性较强，只需要调整顶部安装板的孔位，就可以适配不同设备的安装需求。

　　设计时需要重点考虑弹性元件的疲劳寿命，金属框架的边缘都做了R2的圆角处理，避免尖锐边角切割弹性元件，延长组件的整体使用寿命；同时框架的表面做了喷塑处理，能够应对户外通讯基站的潮湿、盐雾环境，避免长期使用后出现锈蚀卡滞的问题。组件的整体装配没有采用焊接结构，全部采用螺栓连接和过盈配合，所有零件都可以拆解，方便生产过程中的质量管控，每个零件都可以单独检测尺寸公差，出现不合格件时可以单独替换，降低生产损耗。安装时需要注意，四个支撑点的组件要保证安装面的平面度公差在0.2mm以内，避免出现单个组件受载过大的情况，影响隔振效果；锁紧螺栓时要采用对角锁紧的方式，保证每个组件的预压缩量基本一致，让设备的重量均匀分布在四个减震组件上。从受力角度分析，当设备受到垂直方向的冲击时，中间的弹性元件会产生轴向变形，吸收冲击能量，变形量控制在5mm以内，不会让设备出现过大的位移，避免和周边的其他构件发生碰撞；当受到横向冲击时，金属框架的侧壁会限制弹性元件的侧向变形量，同时提供一定的侧向支撑力，避免设备出现过大的横向摆动。
