卧式管壳式换热设备三维结构设计

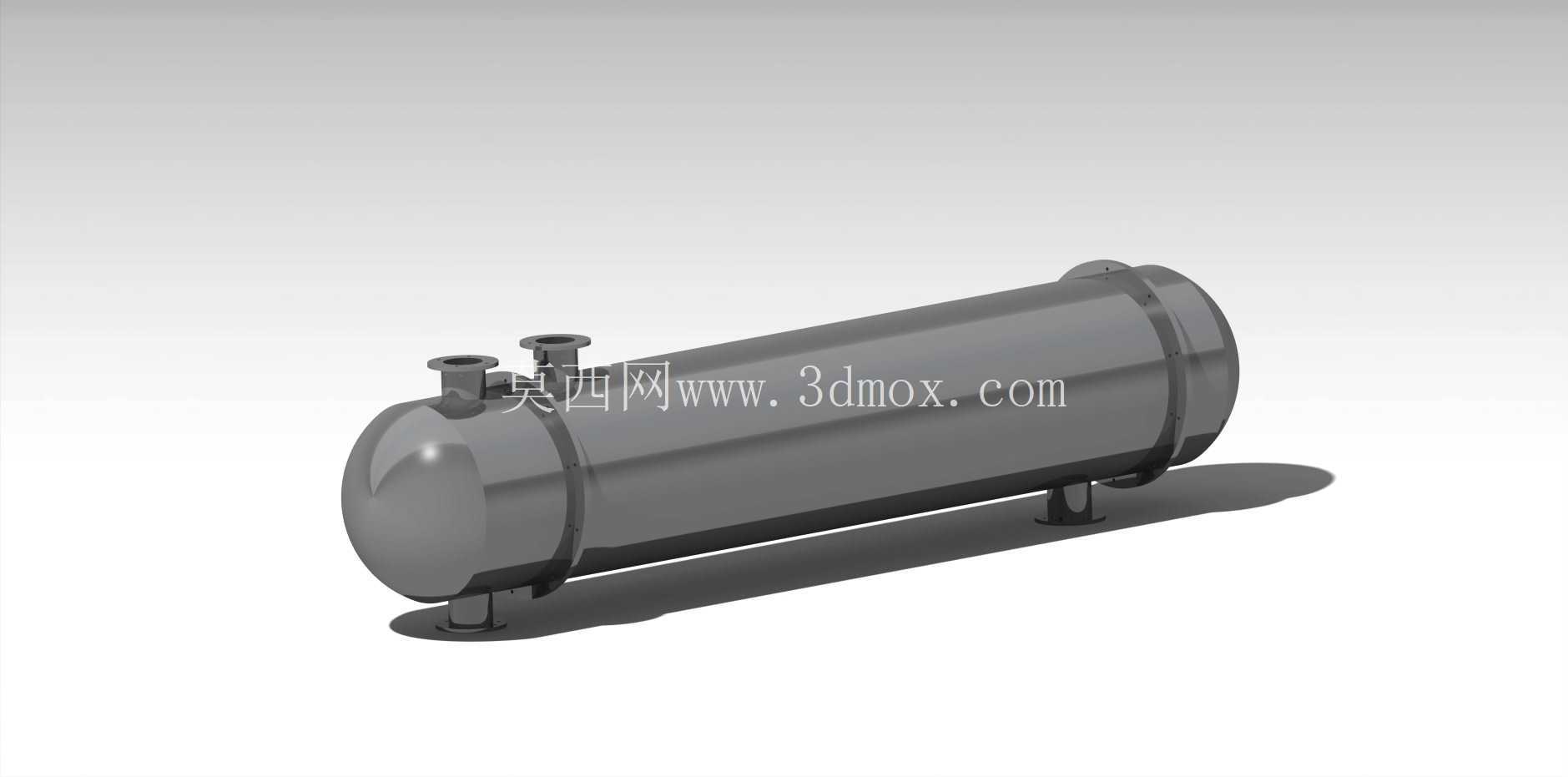

　　这套三维结构围绕工业现场最常见的卧式管壳式换热单元搭建，筒体沿水平方向布置，两端采用椭圆形封头封闭承压空间，顶部预留两组介质接管，底部配置成对鞍式支撑脚，整体轮廓贴合化工、暖通、动力辅机等场景的安装习惯。在装置区排布时，这类设备常架设在混凝土支墩或者钢制框架之上，长筒轴向顺着管廊方向延伸，既可以缩短两侧工艺管线的弯折长度，也能给管箱端留出抽芯检修的操作距离。

　　从实际用途看，它承担两种不相混流体之间的热量传递任务：一种介质在管束内部流动，另一种在壳程腔体内横向或纵向冲刷管外壁，通过金属管壁完成加热、冷却、冷凝或者余热回收。比如在循环水冷却工段，热工艺介质从上部接口进入壳程，冷却水走管程，把多余热量带走；在蒸汽冷凝工况下，蒸汽进入壳程后遇冷管束凝结，凝液依靠坡度和低位接口排出。建模时把两组顶置接口的方位、伸出高度和法兰对接基准都做了明确表达，方便后续对接管道应力专业核对管口荷载。

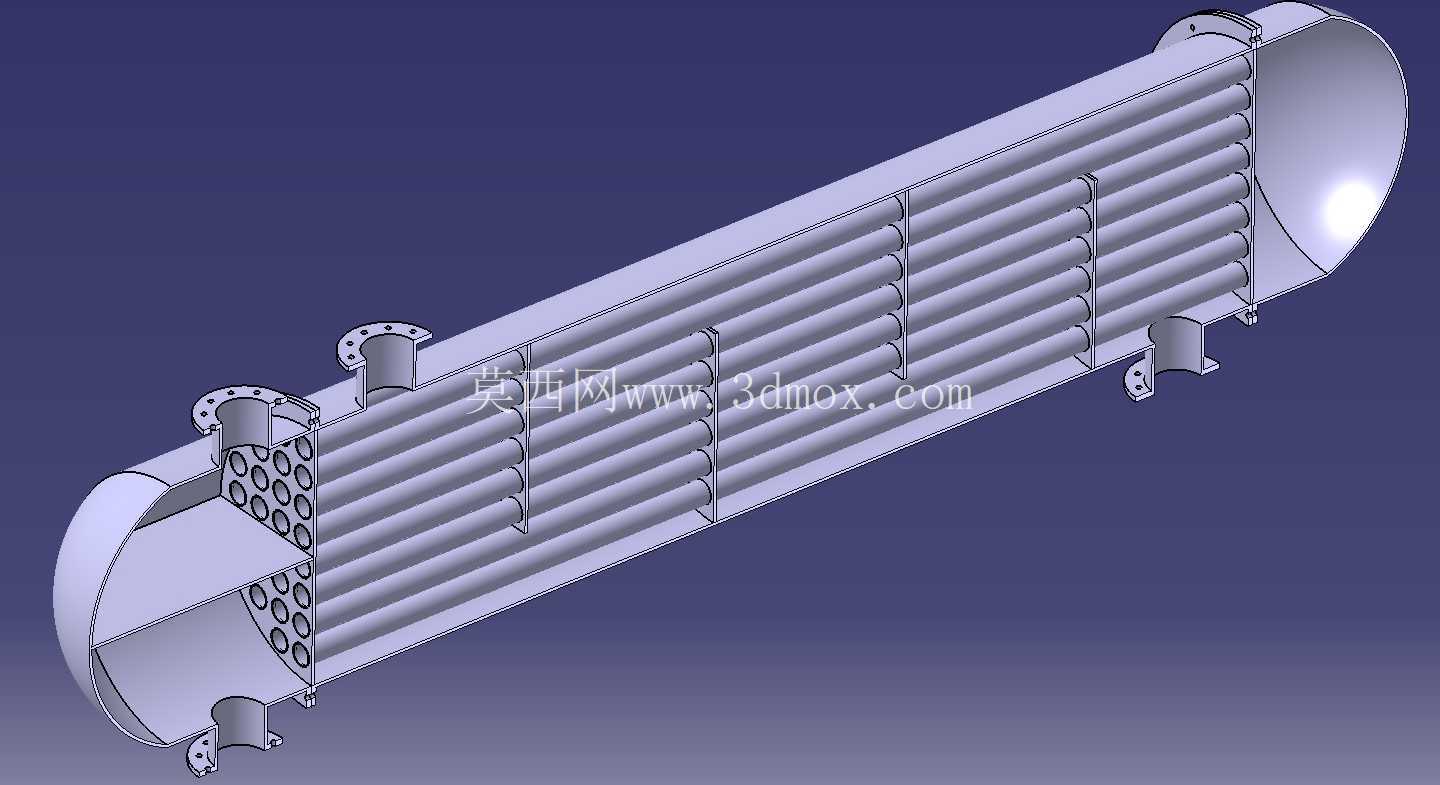

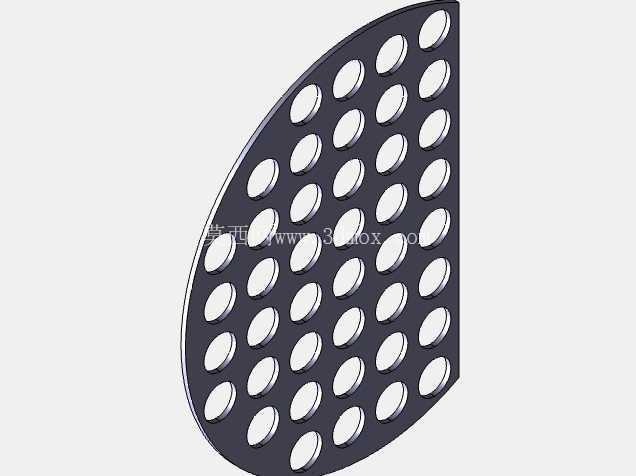

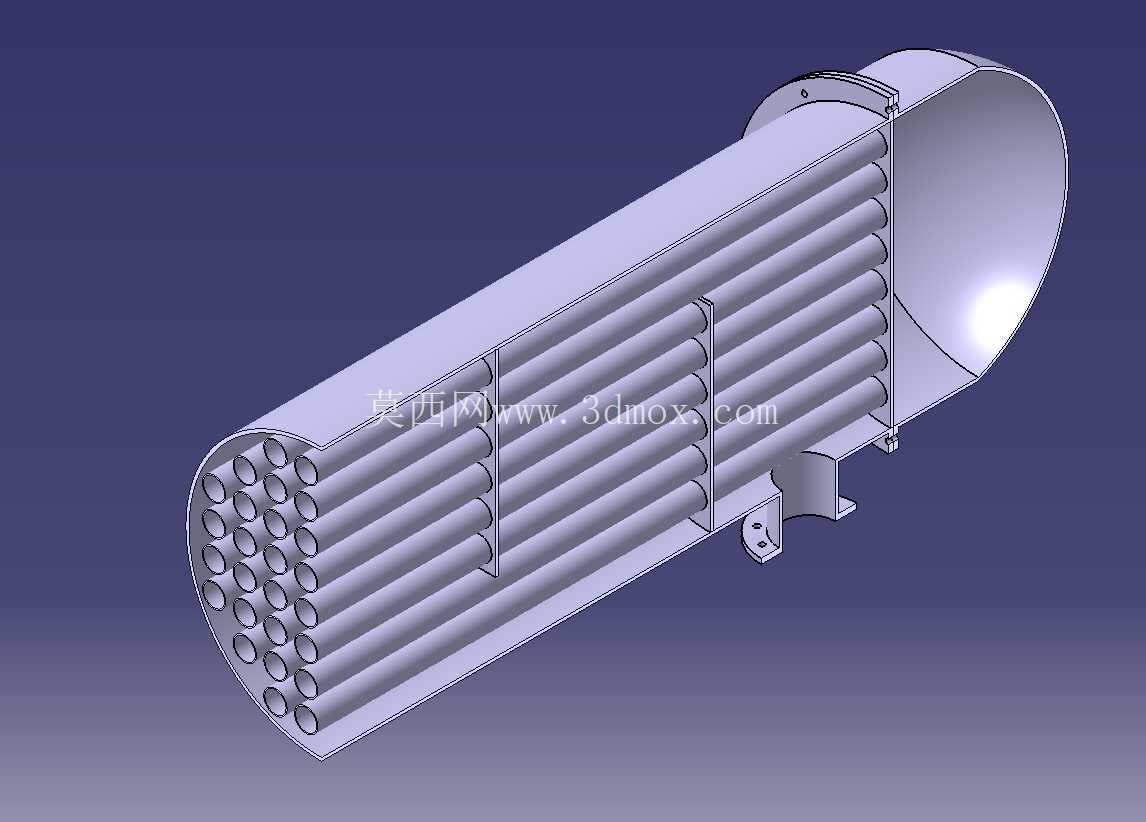

　　结构设计思路上，卧式筒体相比立式布置更利于降低设备重心，大长径比也能提供充足的换热面积。筒身与封头之间保留可拆连接边界，端部法兰区域用于固定管板，管束、折流板和拉杆组件可以作为内部装配关系继续细化；折流板不仅改变壳程流体走向、提高湍流程度，也对长管束形成中间支撑，抑制流体诱发振动。底部两个鞍座并非简单附件，其包角、垫板宽度和地脚开孔位置直接影响支座反力分布，建模时需要保证支撑中心线与筒体重心、充液重量之间的匹配，避免设备满水运行后出现局部应力集中。

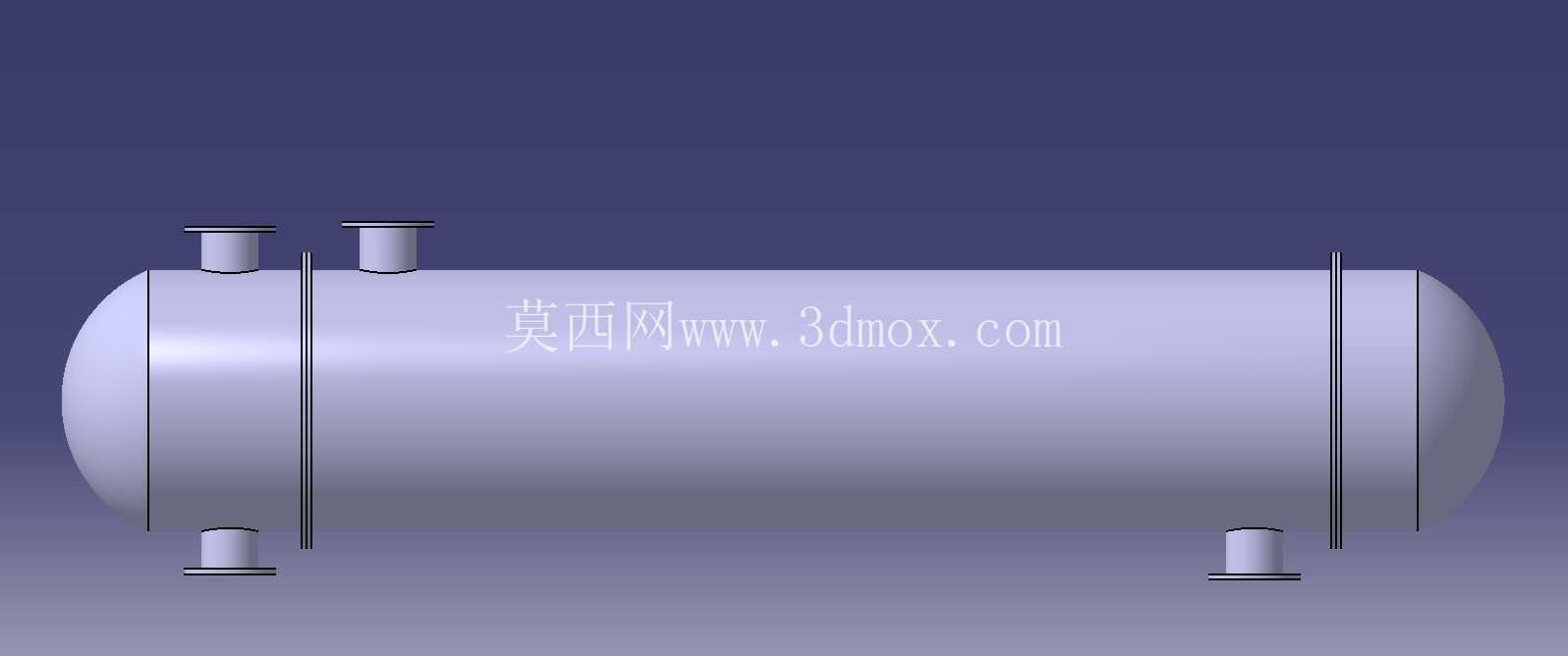

　　外形尺寸与安装边界方面，长筒主体决定了设备的主要占地长度，顶部接管向上占用检修净空，封头两端还要预留管箱拆卸、螺栓操作和管束抽出的直线空间。布置设备时不能只看筒体直径，应把接管法兰外沿、支座底板轮廓、保温层厚度以及侧向操作通道一并纳入校核。鞍座底板的孔位需要与基础预埋件对齐，底座下方可根据需要增加垫板调整水平度；设备就位后，轴向还应考虑热膨胀位移，一侧支座通常按固定侧约束，另一侧保留滑动余量。

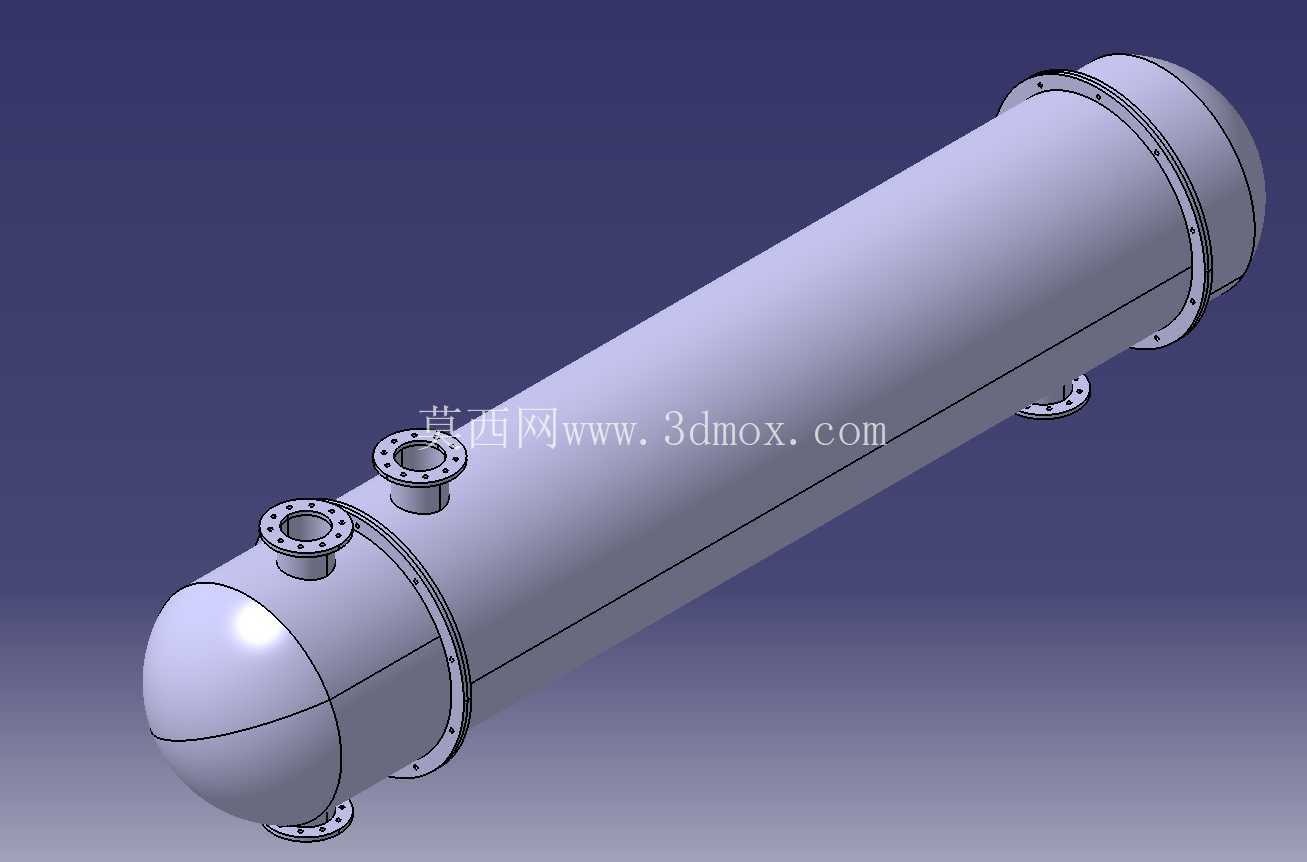

　　三维表达中，筒体外壁、封头曲面、接管凸台和支撑脚之间的过渡关系清晰可见，能够用于干涉检查、管口方位确认和装配演示。对结构设计人员来说，这种模型可以继续向壁厚校核、法兰等级匹配、内件排布和检修空间分析延伸；对选型人员而言，直观的卧式布局有助于判断厂房层高、吊装路径和管廊连接方式。整体几何没有多余装饰，所有特征都服务于承压、传热、接管和支撑这几项核心工程需求。
