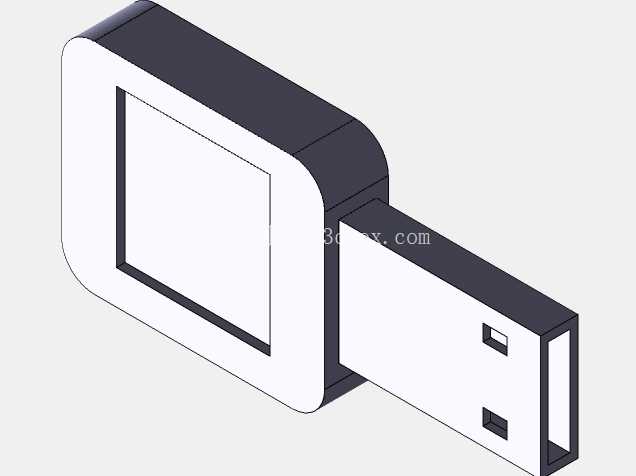

方形推拉式U盘结构三维设计

　　日常办公场景里，这类推拉式方形U盘是跨设备数据拷贝的高频使用配件，相比带盖帽的传统U盘，它的推拉结构能彻底避免盖帽丢失的问题，不用额外预留盖帽收纳空间，揣在工装口袋、工牌挂绳上都不会出现零散部件脱落的情况。做这个结构设计的时候，首先要卡死USB公头的标准安装尺寸，公头伸出后的外露长度必须符合通用USB接口的插接深度要求，不能出现插不到位导致接触不良，也不能伸出过长导致插接时根部受力弯折。

　　外壳的圆角处理不是单纯为了美观，工装口袋里经常会放钢尺、螺丝刀这类金属工具，直角外壳在口袋里反复摩擦很容易勾扯工装面料，甚至刮花其他随身工具的表面，R角的曲率要控制在握持时不硌手的范围，同时外壳壁厚要兼顾强度和整体重量，壁厚太薄的话，从桌面高度掉落很容易出现壳体开裂，太厚则会让整体重量超标，长时间挂在钥匙串上会增加额外负重。内部的滑动轨道是整个结构的核心，轨道的行程要刚好让USB公头完全伸出到位，同时在伸出和收回两个位置都要有卡位结构，伸出卡位要保证插接USB接口时公头不会回缩，收回卡位要保证公头完全藏在壳体内，不会因为日常晃动自己滑出来被磕碰。

　　壳体的拼接方式采用卡扣配合，不用额外打螺丝，一方面能减少零件数量，降低装配工时，另一方面卡扣的扣合量要经过反复验证，扣合太松会导致壳体受挤压就开裂，扣合太紧则会给后期维修拆壳造成困难，甚至拆壳时直接撬断卡扣。外壳正面的方形平面区域，是预留的标识丝印位置，很多企业定制办公U盘时会在这个区域印刷企业标识，所以这个平面的平面度要控制在合理公差范围内，不能有明显的缩水痕或者翘曲，不然丝印的时候会出现图案模糊、附着力差的问题。USB公头的固定座和滑动轨道是一体化设计的，这样能减少装配累积误差，避免公头出现歪斜，导致插接口时对不准接口、刮伤接口内的弹片。

　　整体外形的长宽比例要适配人手的捏持尺寸，插拔U盘的时候手指捏在壳体两侧，刚好能用上力，不会因为壳体太滑或者太窄导致捏不住、插拔费力。收回状态下，公头完全藏在壳体内部，能有效避免公头被金属异物短路，也能防止灰尘、金属碎屑掉进公头的缝隙里，造成接触不良。在做结构校验的时候，还要模拟反复推拉的使用寿命，轨道的摩擦面要做适当的减胶处理，减少滑动时的阻尼，让推拉手感更顺畅，同时卡位的凸点高度要合适，既能提供清晰的到位反馈，又不会因为长期磨损导致卡位失效。壳体边缘的分型线要设置在不常接触的侧边位置，避免分型线的毛刺硌手，后期做表面处理的时候也更容易打磨平整。这个结构的设计没有多余的装饰部件，所有的外形特征都是为功能服务的，方形的外壳在桌面放置时不会随意滚动，避免U盘从桌面滚落摔坏，相比圆形外壳的U盘，放置稳定性要好很多。
