通讯设备用L型折弯通风光栅结构设计

　　在通讯机柜、户外通讯基站设备的结构设计中，通风光栅是兼顾散热效率与异物防护的核心结构件，本次设计的L型折弯光栅，主要针对通讯设备边角位置的通风需求开发，适配设备转角处的安装空间，解决传统直板光栅无法覆盖转角通风区域、边角位置散热盲区的问题。从实际应用场景来看，这类光栅多用于户外一体化通讯机柜的下部进风区域、通讯设备插箱的侧边转角位置，既要满足设备内部热交换所需的通风开孔率要求，又要阻挡蚊虫、灰尘、飞溅水滴进入设备腔体，同时还要具备足够的结构强度，避免运输、安装过程中受外力挤压出现变形，影响安装贴合度。

　　设计过程中首先确定了整体的L型折弯构型，折弯边的长度根据通讯设备常规转角的安装边界设定，两侧的安装折边预留了标准的安装孔位，可直接通过螺丝与设备柜体的型材框架固定，不需要额外设计转接支架，减少装配环节的零件数量。光栅的栅条采用等间距排布设计，栅条的宽度与间隙经过反复校核，在保证整体通风面积不低于同尺寸直板光栅的前提下，提升了栅条的抗形变能力，即使受到垂直于栅面的外力冲击，也不会出现栅条弯折脱落的情况。考虑到通讯设备长期运行的环境适应性，栅条的边缘全部做了压边处理，没有裸露的钣金锐边，既可以避免安装过程中划伤操作人员，也能提升栅条整体的结构刚度，减少长期使用过程中因震动产生的共振异响。

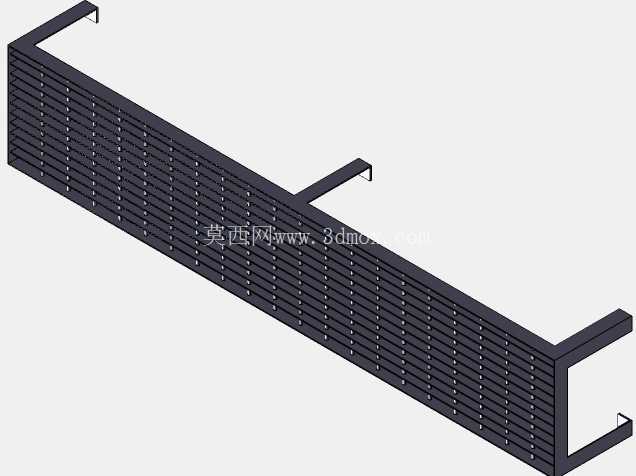

　　安装折边的折弯角度严格控制在90度公差范围内，保证安装后与设备柜体的转角面完全贴合，不会出现缝隙过大导致的防护等级下降问题。从结构细节来看，光栅的三个安装支脚分别分布在L型结构的两个端点与中部位置，安装点的间距经过受力校核，固定后整个光栅的受力均匀，不会出现中部拱起、边角翘起的情况。栅条的排布方向顺着设备内部的气流走向设置，能够减少气流通过时的风阻，提升散热风道的通风效率，避免因光栅结构导致的风噪过大、进风量不足问题。在建模过程中，对钣金折弯的止裂槽做了标准化处理，折弯位置的工艺缺口符合常规钣金加工的工艺要求，不需要额外开模即可通过数控冲床、折弯机完成加工，加工成本可控，适合批量生产应用。

　　针对户外通讯设备的使用需求，光栅的整体结构没有积水死角，雨水落在栅面上可以顺着栅条间隙自然排出，不会在结构内部积存导致锈蚀问题。同时栅条的间隙尺寸控制在4mm以内，符合电气设备外壳对异物防护的相关要求，能够有效阻挡直径较大的异物进入设备内部，避免内部电路板、接线端子受到外力触碰出现短路故障。在安装边界的适配性上，这款光栅的整体厚度控制在常规钣金件的厚度范围内，安装后不会突出设备柜体的外表面，避免运输过程中与包装材料、相邻设备发生磕碰，也不会影响设备整体的外观平整度。设计时还考虑了与设备密封胶条的配合位置，安装折边的宽度刚好适配常规机柜密封胶条的安装宽度，固定后胶条可以完全压合在折边表面，保证设备整体的防护性能达标。不同于常规的直板通风栅，这款L型结构的光栅可以同时覆盖设备两个相邻面的转角通风区域，减少了转角位置需要拼接安装两个直板光栅的装配工序，也避免了拼接位置存在的缝隙、安装错位等问题，提升了装配效率与整体外观一致性。在结构强度校核环节，通过模拟设备运输过程中的震动工况、安装过程中的受力工况，对栅条的厚度、折弯边的高度做了优化调整，在保证整体重量较轻的前提下，满足结构强度要求，不会给设备整体带来额外的重量负担。
