三角加强型三孔轴承支撑固定座

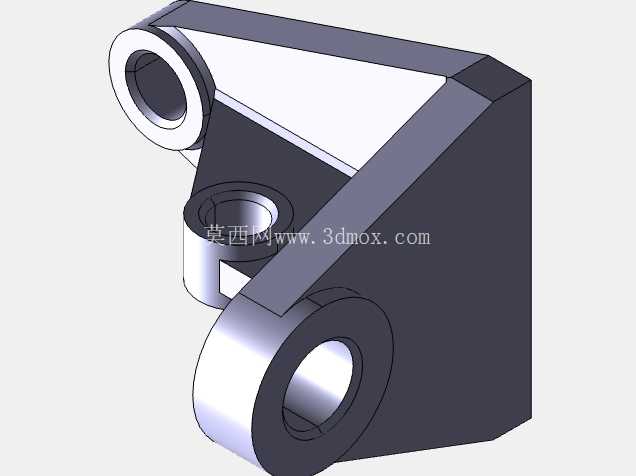

做传动结构设计的时候，很多新手容易忽略轴承支撑座的刚性问题，总觉得只要孔位对上能装轴承就行，实际跑起来才发现支撑臂发颤，轴承外圈蠕变，甚至整个支座因为交变载荷出现疲劳裂纹，最后整套传动机构精度掉得一塌糊涂。这款三角构型的轴承支撑件，就是针对中载间歇传动场景做的优化设计，三个安装轴承的孔位分别对应不同的传动副连接需求，主体采用一体式块体加斜向加强筋的结构，没有多余的分体拼接面，从根源上避免了连接螺栓松动带来的精度损失。

从实际应用场景来看，这类支撑座常出现在小型自动化生产线的换向传动组、专用设备的连杆铰接端、小型输送线的张紧轮固定位，还有部分工装夹具的旋转轴支撑位置，不像标准轴承座只能单孔安装固定，它的三个孔位可以同时承接三根不同走向的轴系，省去了多个支座拼接找正的麻烦，也减少了安装面的加工误差累积。

设计思路上没有追求花哨的轻量化镂空，毕竟这类支撑件首先要保证的是载荷下的形变量控制，主体的块状基座提供了足够的安装基准面，底部和侧部的平整安装面可以直接贴合设备的安装基板，不需要额外做调整垫片的适配，斜向的加强筋直接连接上下两个远端的轴承孔，把两个孔的载荷直接传导到主基座上，避免了悬臂结构带来的弯矩集中，中间位置的轴承孔直接做在主基座的实体区域，承载能力最强，适合承接输入轴的径向载荷。

尺寸边界方面，整个支座的安装基面是规整的矩形，安装孔位（图中未完全显示的基座固定孔）都做在实体壁厚区域，不会因为打孔削弱基座强度，三个轴承孔的同轴度、平行度在建模时就做了公差约束，相邻孔的中心距按照常用传动轮的中心距系列做了适配，安装时不需要额外调整轴间距，只要把轴承压入座孔，穿入对应轴件就能完成初步装配。每个轴承孔的端部都做了倒角引导，方便轴承压装的时候不会刮伤座孔内壁，孔的深度也匹配标准深沟球轴承的宽度，压装后轴承端面和座孔端面基本齐平，不需要额外做止推环的固定，部分受轴向力的孔位还预留了卡簧槽的位置，可以根据实际载荷情况加装孔用卡簧限制轴承外圈窜动。

很多人做这类支撑件的时候喜欢把壁厚做的很薄，觉得能省材料，实际加工的时候薄壁件很容易因为装夹变形，导致座孔圆度超差，轴承压进去之后出现卡滞，这款支座的所有壁厚都保持在均匀的厚度区间，铸造或者机加工的时候都不容易出现应力变形，斜筋的厚度和主体壁厚保持一致，避免壁厚差带来的冷却缩孔问题，不管是做铝合金机加工件还是做铸铁件，工艺性都很好。实际装配的时候要注意，三个孔的受力方向要尽量沿着加强筋的传导方向布置，不要让载荷垂直于斜筋的侧面，不然会额外增加筋板的弯曲应力，安装基面要和设备基板完全贴合，不能有悬空的边角，不然紧固螺栓的时候会把基座拉变形，导致孔位错位。

从维护角度来说，一体式的结构没有多余的缝隙，车间里的切削液、粉尘不容易堆积在结构缝隙里，日常清理只要擦去表面的油污就行，轴承座孔的磨损如果超差，还可以通过镶套的方式修复，不用整体更换支座，对于小批量设备制作来说，这种结构的建模难度低，特征清晰，不需要复杂的曲面操作，新手也能快速按照实际安装尺寸调整孔位和整体大小，适配不同的轴径和中心距需求。
