双孔铰接式机械传动连接摇臂结构

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1148310
  • 双孔铰接式机械传动连接摇臂结构
  • 双孔铰接式机械传动连接摇臂结构

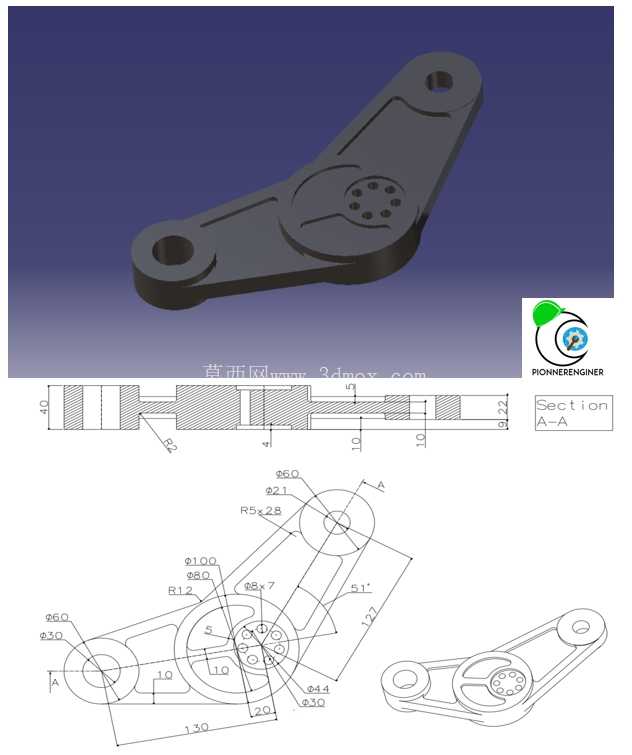

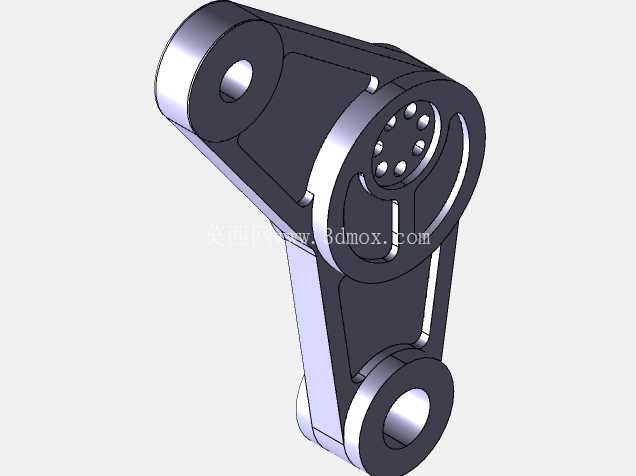

  这类双孔铰接摇臂是机械传动系统里十分常见的力传递构件,日常在轻工自动化生产线、小型专用设备的执行端联动结构、工装夹具的锁止传动链路里都能见到它的身影,核心作用是改变力的传递方向、匹配不同轴系间的摆动行程,把驱动端的转动或者直线往复动作,转化为执行端需要的特定角度摆动输出。从结构设计逻辑来看,整体采用长条形扁平臂身布局,两端分别设置同轴度要求较高的铰接安装孔,其中一端孔位周边做了环形凸台加厚处理,用来提升铰接位置的抗挤压、抗磨损性能,避免长期往复摆动下孔位出现失圆变形;臂身中部设置的多组小孔位,是为了适配不同安装点位的限位、附件固定需求,同时也能在保证结构强度的前提下适当降低零件自重,减少摆动过程中的惯性冲击。

  臂身表面的加强筋沿着受力方向布置,从一端铰接孔平滑过渡到另一端,顺着载荷传递路径做厚度渐变处理,既不会出现应力集中的直角突变区域,也能避免不必要的材料冗余,在常规45号钢或者铝合金加工的工况下,完全可以承受额定范围内的交变载荷,不会出现臂身弯折断裂的问题。从安装边界来看,零件的整体长度适配小行程摆动的传动场景,两端铰接孔的孔径匹配常规的圆柱销、带油槽铰接销轴的安装尺寸,安装时只需要保证两端销轴的平行度误差在允许范围内,就可以避免摆动过程中出现卡滞、偏磨的问题;臂身的厚度尺寸经过校核,在预留足够的安装间隙前提下,不会和周边的机架、其他传动构件发生运动干涉。

  设计过程中需要重点关注几个核心尺寸链:两端铰接孔的中心距直接决定了摆动行程的传动比,这个尺寸的公差需要控制在合理范围内,否则会导致执行端的动作行程出现偏差,无法匹配预设的动作逻辑;铰接孔的圆柱度、孔端面与孔轴线的垂直度,会直接影响铰接后的转动顺畅度,要是垂直度超差,销轴锁紧后臂身会被别住,反复动作下不仅会增大驱动阻力,还会加速销轴和孔位的磨损。臂身中部的轮廓做了圆弧过渡处理,没有尖锐的棱角,一方面是加工时铣削走刀更顺畅,减少应力集中点,另一方面也能避免安装调试过程中尖锐边角划伤操作人员。

  从实际使用场景来说,这类摇臂常和连杆、偏心轮、气缸推杆等部件配合使用,比如在小型工装的压紧机构里,气缸推杆推动摇臂一端,摇臂绕中间或者另一端的固定销轴摆动,就能带动压头完成工件的压紧动作;在一些小型设备的档位切换结构里,也会用这类摇臂作为传动中介,把手动扳动的力传递到切换拨叉上,完成档位的切换动作。建模过程中需要先确定两端铰接孔的中心距作为核心基准,再依次搭建臂身的外轮廓,先做出主体的拉伸特征,再对铰接孔位置做凸台加厚,之后添加中部的安装小孔、表面的加强筋结构,最后对所有锐边做倒角或者圆角处理,工程图绘制时需要明确标注两端孔的形位公差、中心距尺寸公差,标注清楚各部分的厚度尺寸,给加工环节提供明确的尺寸依据。这类零件虽然结构不算复杂,但作为传动链路里的中间传力构件,尺寸精度和结构强度直接影响整套机构的运行稳定性,设计时不能只看外观轮廓,必须结合实际受力情况校核薄弱截面的强度,根据实际的摆动频率、载荷大小选择合适的材料和表面处理方式,比如频繁往复摆动的工况下,铰接孔位置可以增加铜套衬套来提升耐磨性能,延长零件的使用寿命。
