小型桌面数控铣床1400幅面结构设计

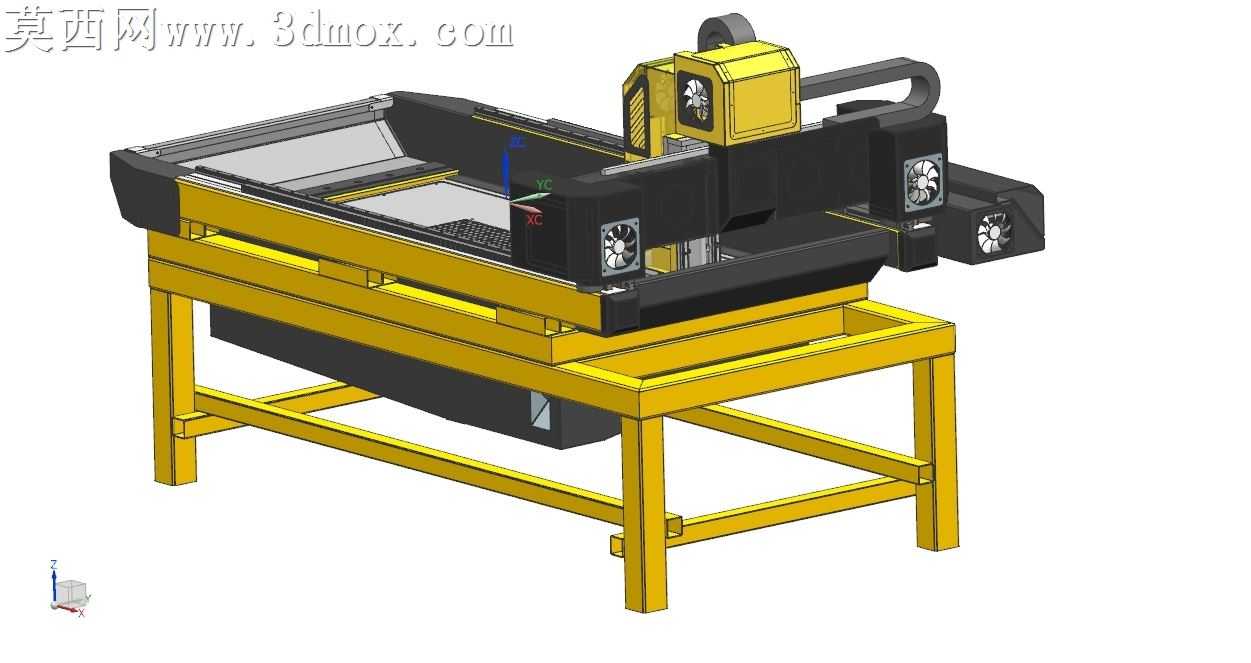

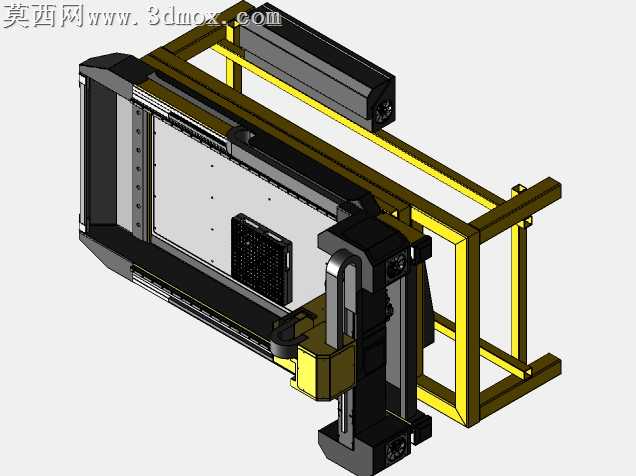

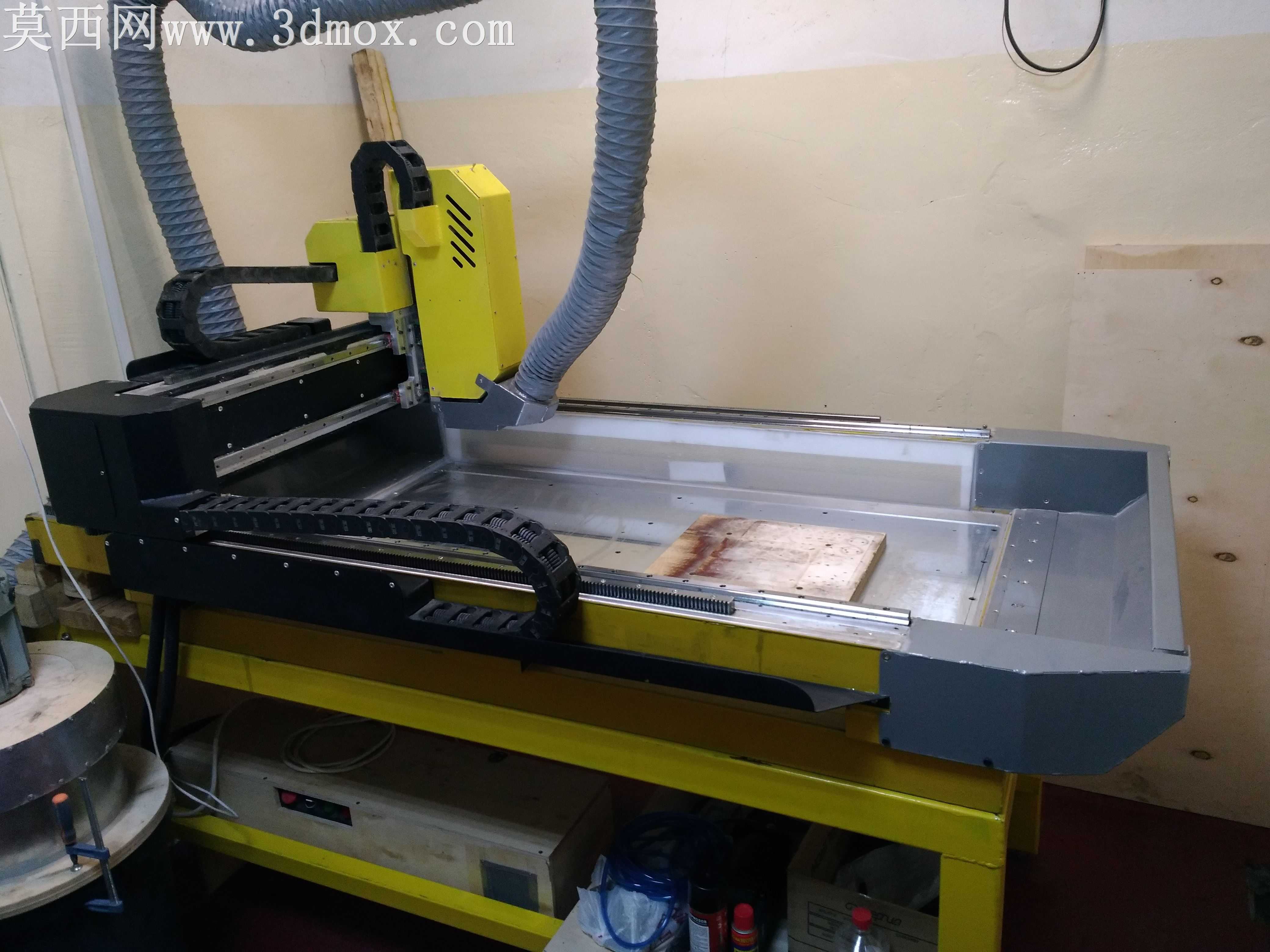

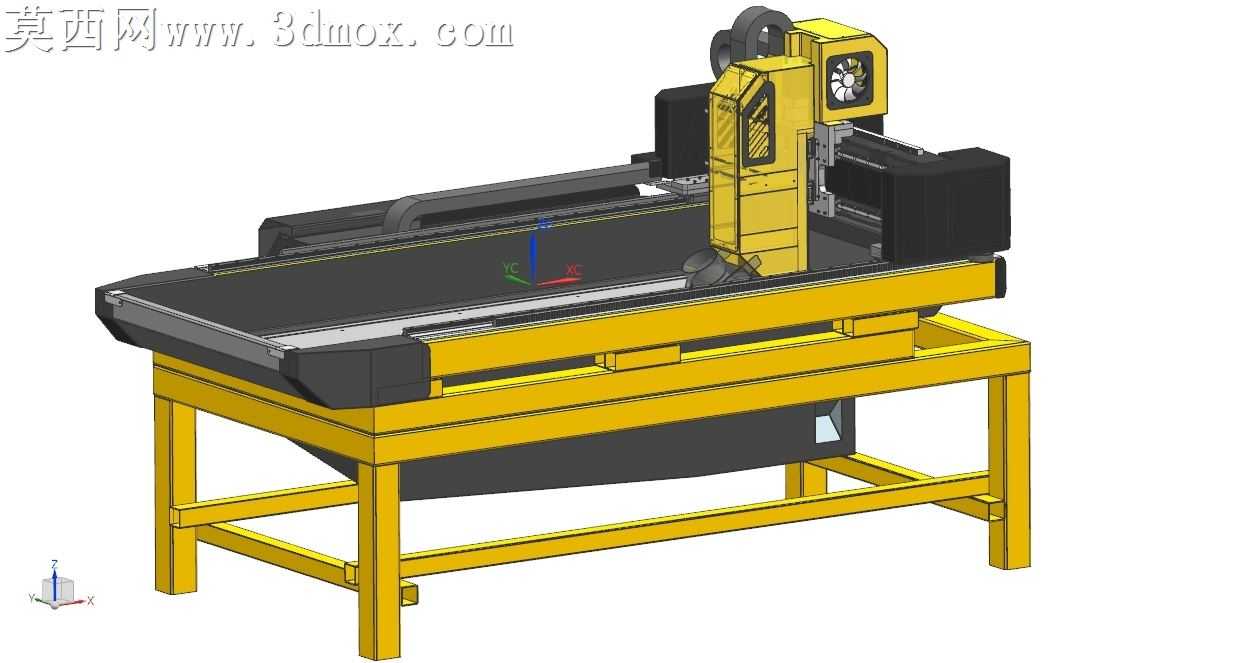

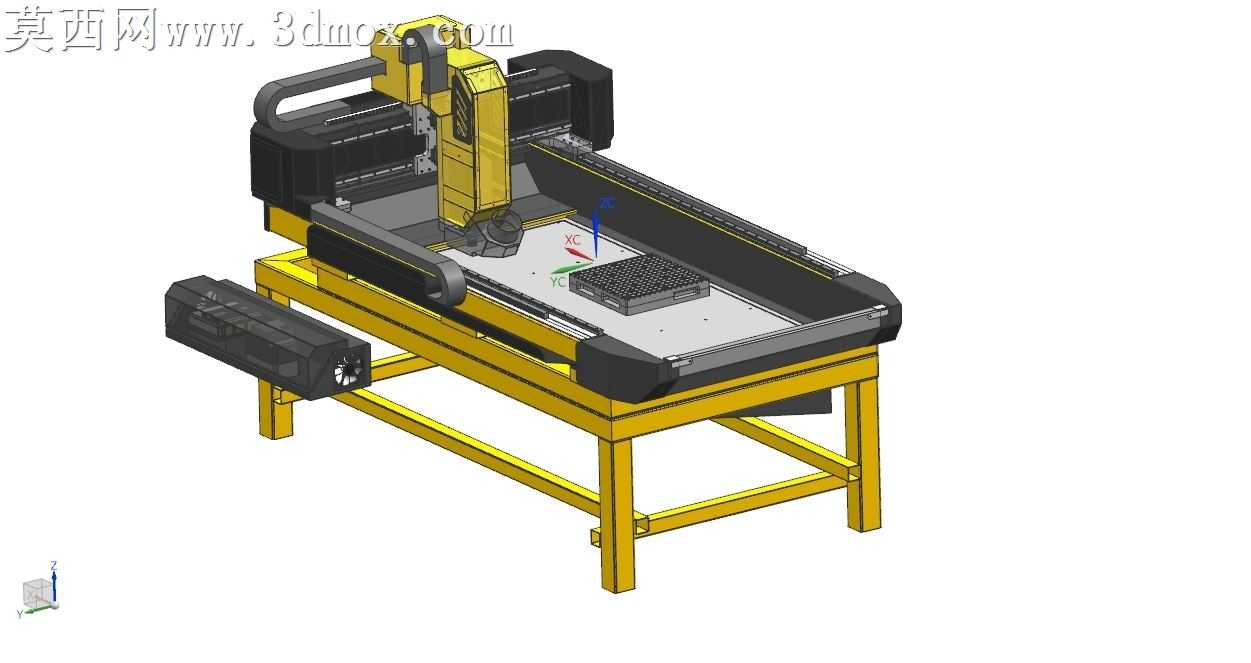

本模型为小型桌面级数控铣床三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与结构细节。模型渲染阶段针对不同部件匹配对应材质属性：床身机架采用方管焊接结构，赋予哑光黄喷塑金属材质，还原工业设备机架的漆面质感；龙门移动组件、主轴滑座采用铸铁材质表现，搭配黑色磨砂防护罩材质，清晰区分固定结构与运动防护部件；工作台面赋予精磨不锈钢金属质感，表面呈现细腻的金属磨削纹理，传动导轨、丝杠部件赋予光亮镀铬金属材质，突出传动部件的加工精度表现；侧边驱动电机外壳赋予黑色工程塑料材质，端盖部分做金属散热纹理处理，提升模型的真实感。结构设计上，该设备采用定梁龙门移动式结构，工作台固定于机架上方，有效承载加工工件，X轴传动组件布置于工作台两侧，通过直线导轨承载龙门架的横向移动，Y轴传动组件集成于龙门横梁之上，带动主轴滑座实现纵向进给，Z轴滑枕搭载2.5千瓦功率主轴单元，实现垂直方向的铣削进给，三轴均采用丝杠传动搭配直线导轨导向，保证运动精度与传动刚性。设计思路围绕小型加工场景需求展开，1400x700x200的工作场地幅面适配小型加工车间、个人工坊的空间条件，设备可完成软金属、工程塑料、木材等多种材质的铣削、雕刻、钻孔加工，机架底部采用框架式方管焊接结构，通过横纵支撑梁提升整体刚性，减少加工过程中的振动变形，侧边外置的驱动电机通过同步带传动连接主轴，兼顾传动效率与维护便利性，防护罩设计覆盖所有运动传动部件，既避免加工碎屑进入传动结构，也提升设备操作的安全性，整体结构紧凑合理，在有限的体积内兼顾了加工行程、结构刚性与操作便利性，完整还原了小型数控铣床的功能结构与外观特征。
