桌面级小型数控雕刻机结构设计

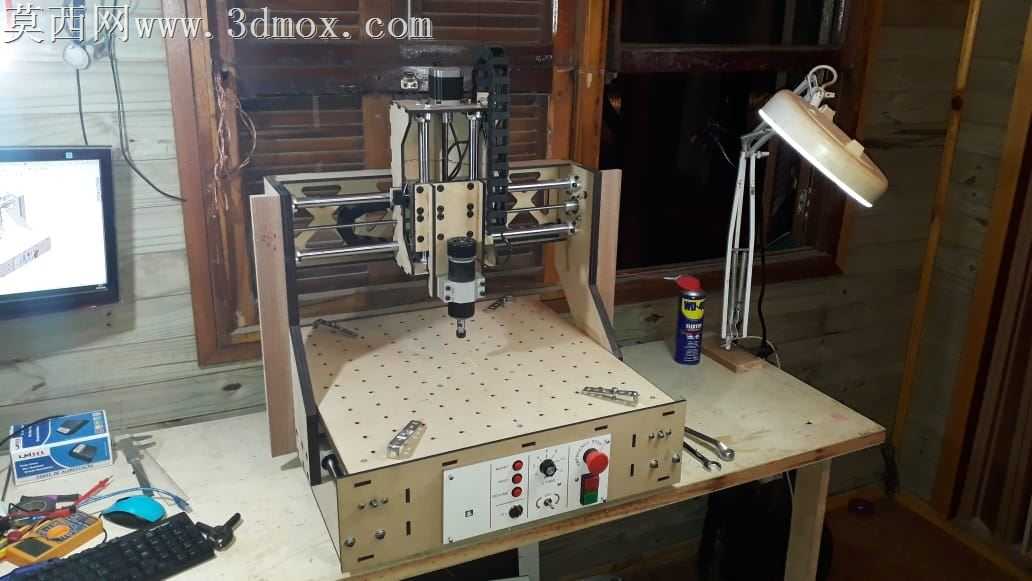

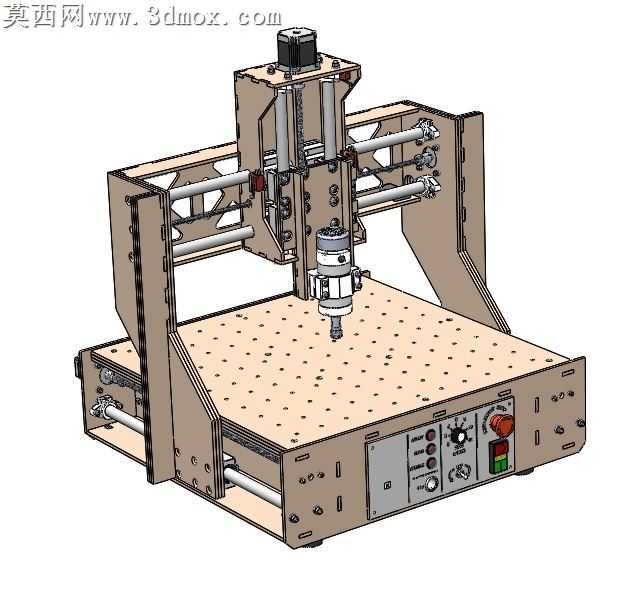

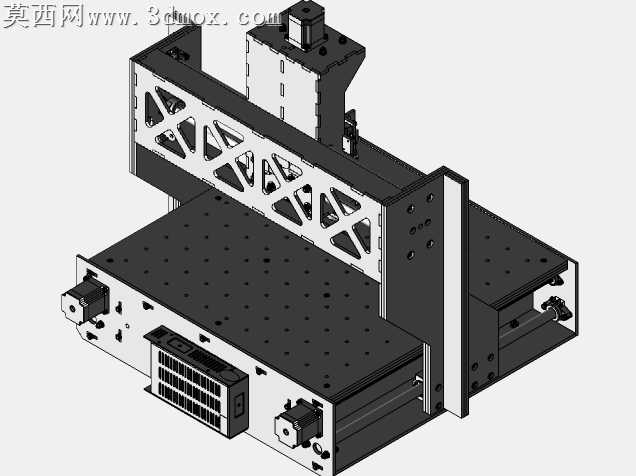

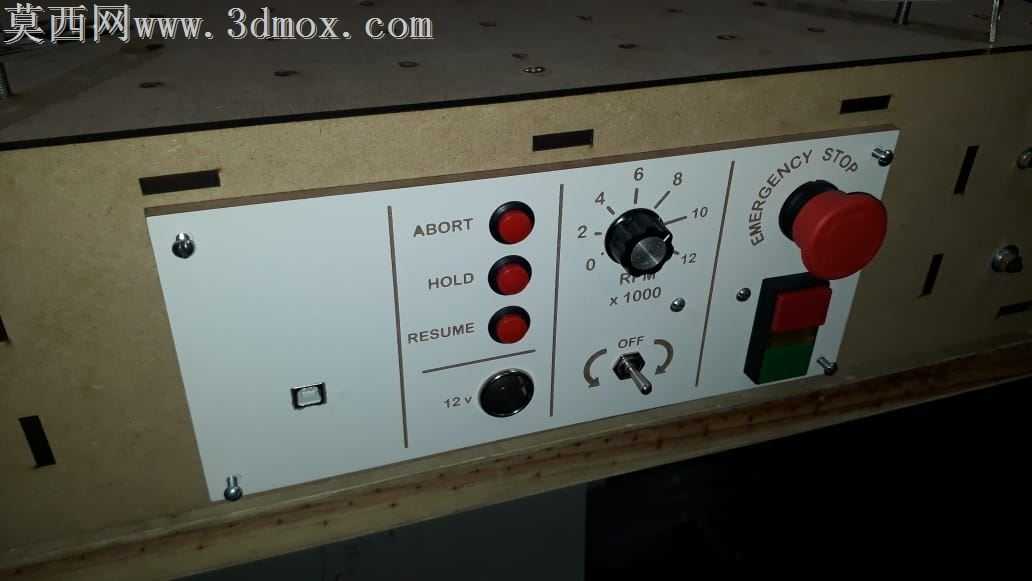

本作品为桌面级三轴数控雕刻机的三维设计方案，整体采用龙门式动梁结构布局，在三维建模过程中严格遵循机械加工设备的设计规范，对每一处装配结构都做了精准的干涉校验，确保各运动轴在全行程范围内无碰撞、无卡滞。建模阶段对设备的核心运动组件做了精细化还原：X、Y轴采用光轴导轨搭配滑块的传动导向结构，Z轴搭载高速电主轴作为加工执行端，主轴最高转速可达12000rpm，额定功率500w，可满足软金属、木材、塑料等多种材质的雕刻铣削加工需求。设备底座与龙门支架采用6mm厚度MDF板材作为主体结构材料，建模时还原了板材的激光切割拼接结构，所有连接孔位、安装槽位都按照实际加工公差做了参数化设计，方便DIY爱好者直接参照模型切割板材完成组装。工作台面采用密集阵列孔设计，建模时还原了每个定位孔的尺寸与排布规律，可搭配夹具实现不同形状加工件的快速固定。设备前部集成了控制操作面板，建模时对面板上的调节旋钮、急停按钮、电源开关、状态指示灯都做了等比例还原，清晰呈现了电控部分的布局逻辑。渲染阶段针对不同部件赋予了对应材质：结构板材采用哑光密度板材质还原真实质感，光轴、丝杆等传动部件赋予金属镀铬材质，主轴电机做了金属磨砂与散热纹理的细节处理，控制按钮根据功能区分了红、绿、黑等不同色彩的塑料材质，整体渲染效果真实直观，清晰展现了设备的装配关系与外观特征。设计过程中充分考虑了个人DIY制作的可行性，所有标准件都采用市面通用规格，传动导向部件选用20mm直径光轴，主轴夹头适配8mm直径刀具，预留了压缩机安装位可拓展风冷或吸尘功能，整体结构紧凑，有效加工行程覆盖430x430x135mm范围，兼顾了小体积与加工实用性，既可以作为小型加工作业的实用设备，也可作为数控设备教学、DIY组装的参考方案。
