铝板材数控切割加工设备结构设计

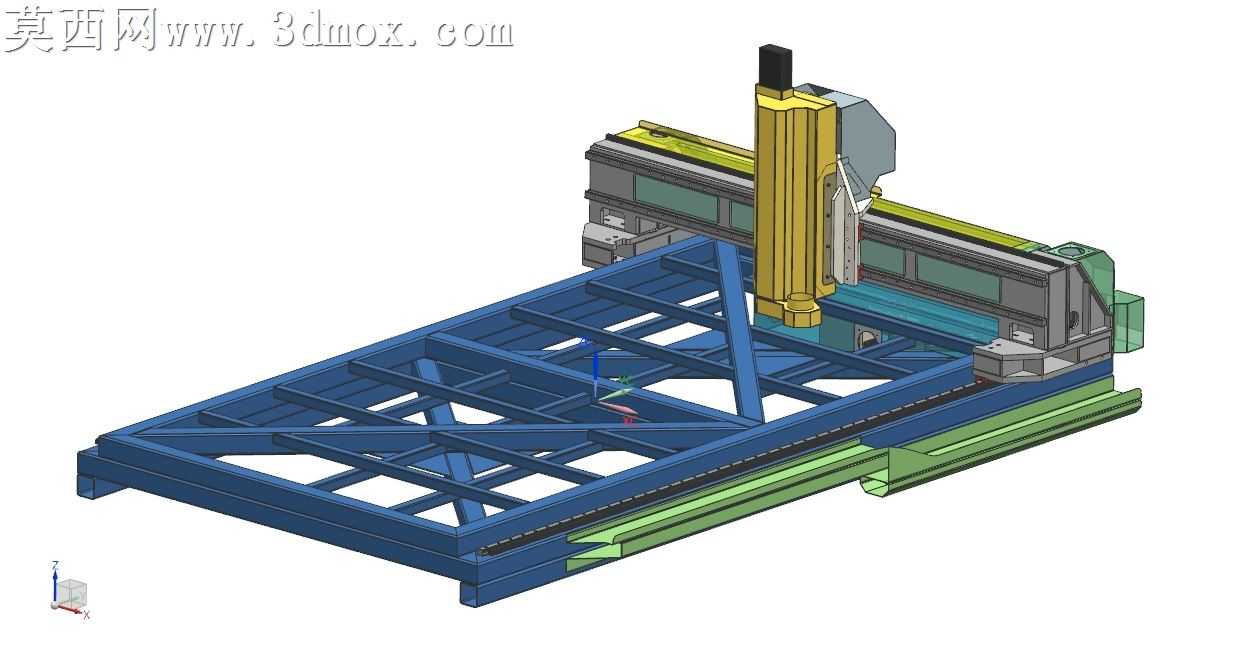

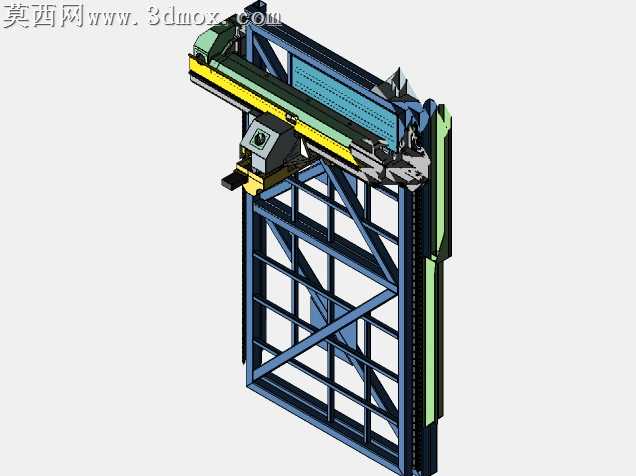

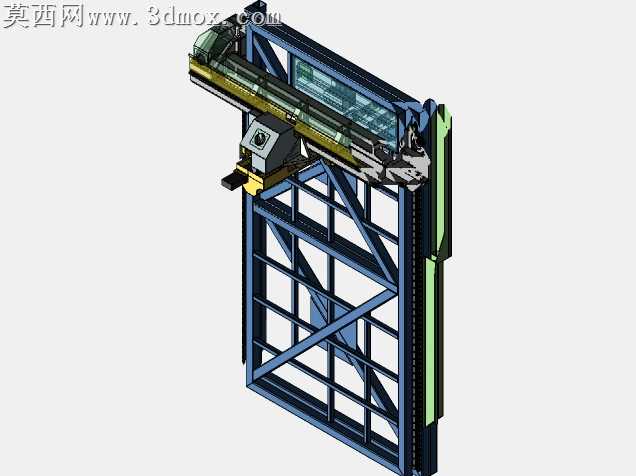

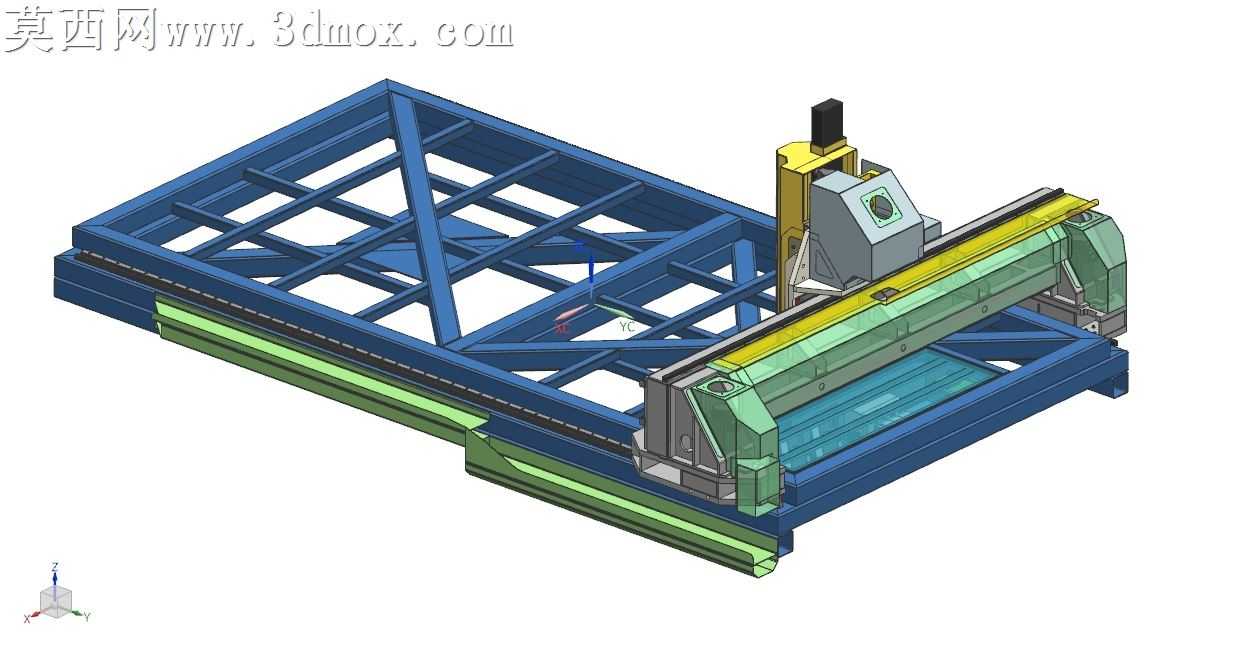

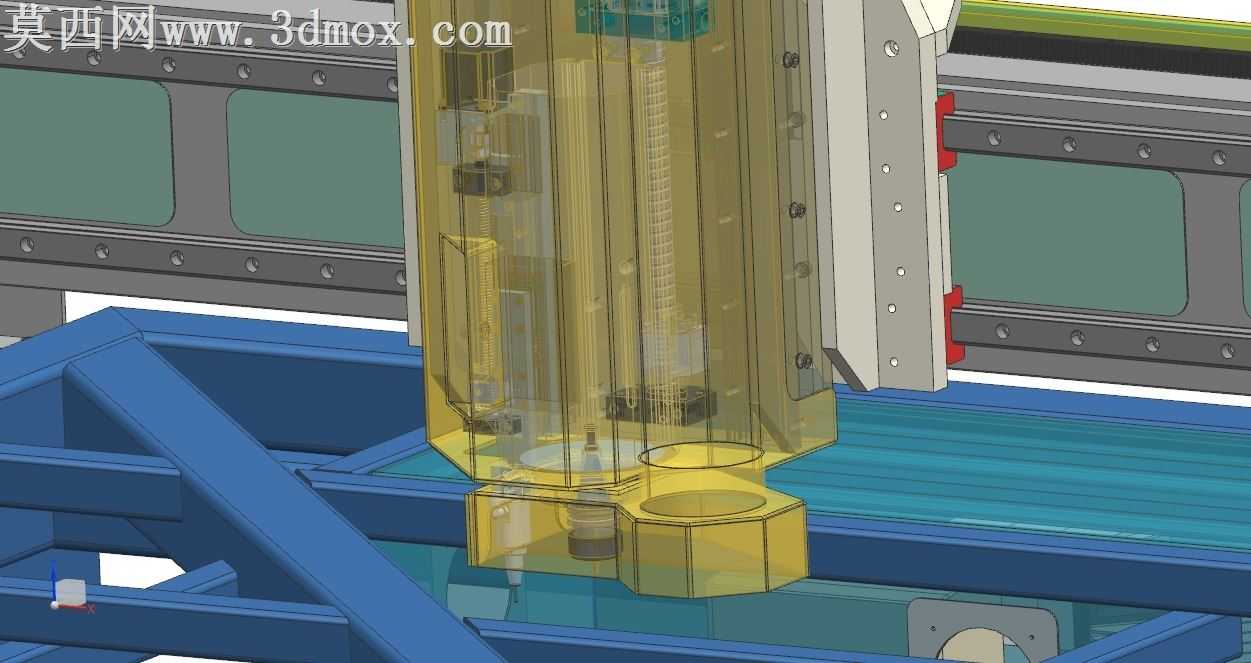

本作品为针对铝、胶合板、聚碳酸酯板材加工设计的数控切割设备三维模型，整体采用龙门式动梁结构布局，在三维建模过程中严格遵循机械设计规范，对各功能部件进行1:1等比例参数化建模，完整还原设备的装配关系与运动逻辑。建模阶段首先搭建底部焊接床身主体，床身采用型钢焊接框架结构，内部布置交错的加强筋板，通过合理的筋板排布提升床身整体刚性，降低设备高速运行时的结构形变，床身两侧铺设高精度直线导轨与齿轮齿条传动组件，为龙门横梁的纵向运动提供稳定导向与传动支撑。龙门横梁采用箱型焊接结构设计，横梁上布置横向传动导轨与溜板安装基面，溜板搭载垂直布置的切割主轴滑枕结构，滑枕可沿垂直方向实现进给运动，满足不同厚度板材的切割加工行程需求。材质渲染阶段，对床身主体赋予深蓝色金属漆材质模拟焊接机架的喷涂外观，对传动导轨、齿条等运动部件赋予银灰色金属材质体现加工面的金属质感，对主轴滑枕防护结构、拖链等部件分别赋予工程塑料、黄色警示漆等对应材质，整体渲染效果清晰区分不同功能部件，直观呈现设备的外观层次与结构分区。结构设计上充分考虑板材加工的实际需求，工作台面采用格栅式支撑结构，既可以稳定承托大尺寸待加工板材，也便于切割过程中废屑的下落收集，设备的传动系统均预留了伺服电机、减速机的安装位，走线位置配套设计了工程塑料拖链结构，对动力线缆、信号线缆进行规整防护，避免设备往复运动过程中线缆出现磨损拉扯问题。整体设计围绕大尺寸板材的高精度切割需求展开，各部件的连接位置均设计了对应的安装孔位、定位基准，符合实际机械加工与装配的工艺要求，可直接用于设备的方案评审、结构优化以及生产制造参考，完整呈现了数控切割设备从床身基础到运动执行端的全结构设计逻辑，兼顾了设备的刚性需求、运动精度需求与加工场景适配性。
