螺旋啮合传动蜗杆结构三维设计

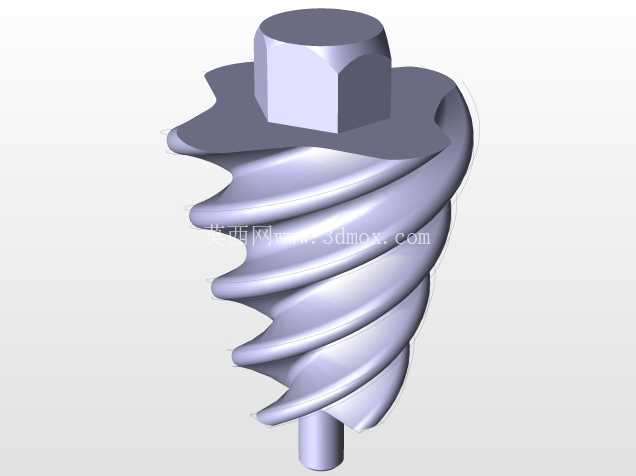

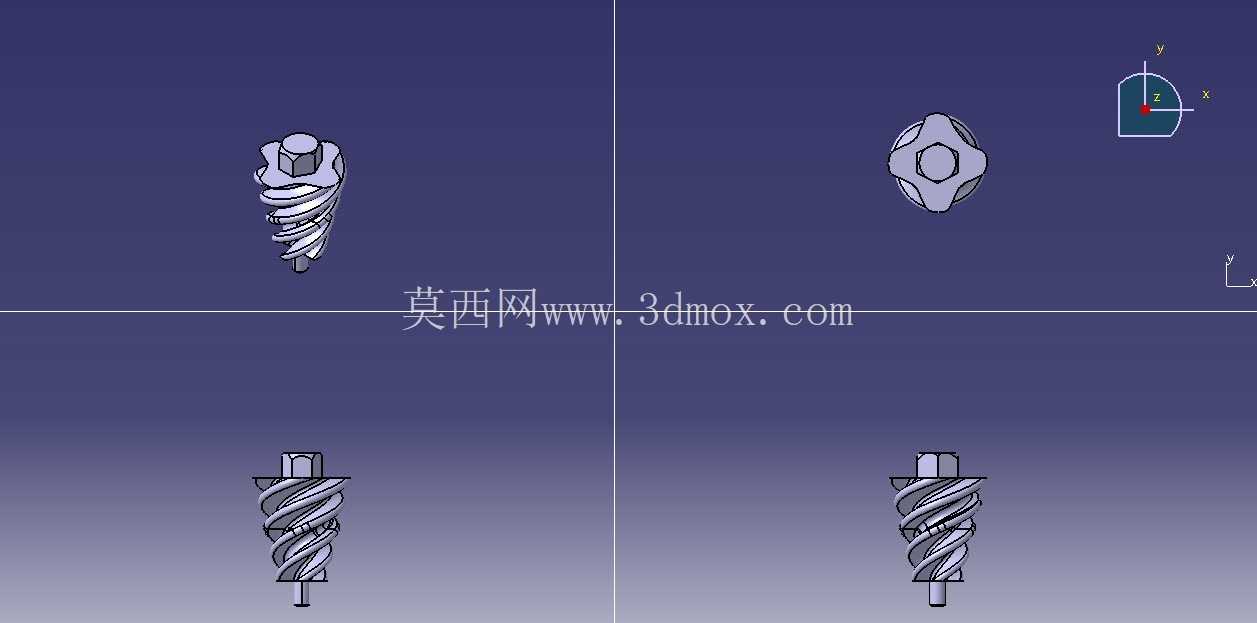

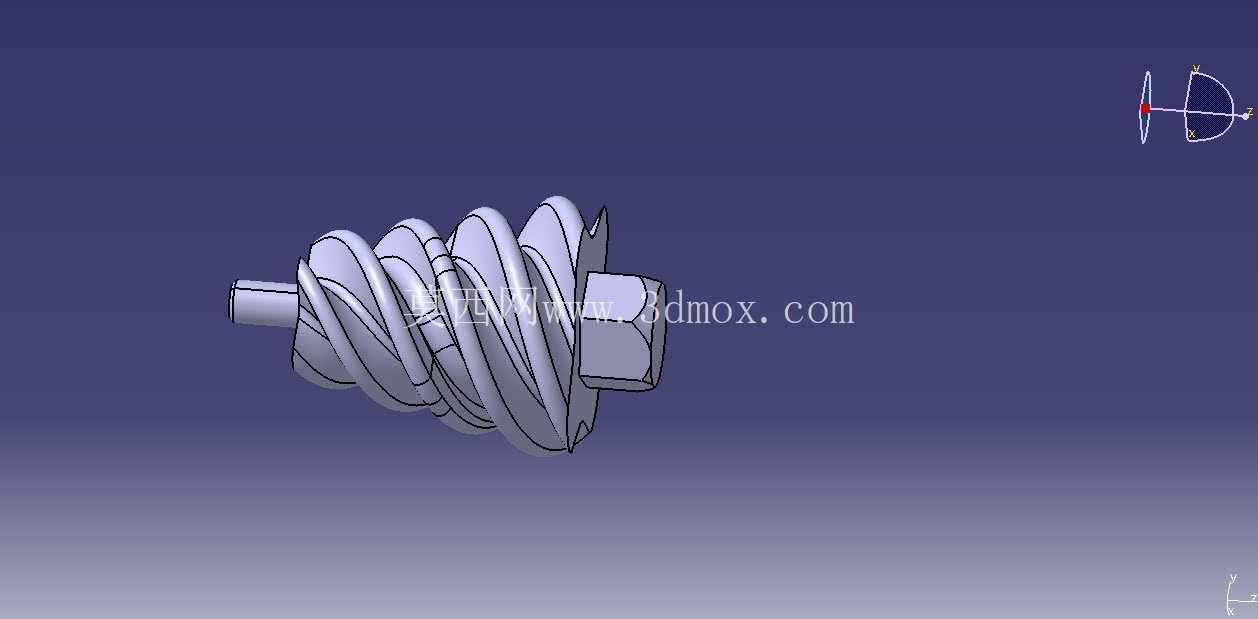

　　在中小功率减速传动场景中，这类螺旋蜗杆结构是交错轴传动方案里的核心承载部件，常见于轻工输送设备、小型自动化进给机构、精密微调装置的动力传递链路中，承担着降速增扭、改变传动轴线方向的核心作用，适配两轴空间交错角为90度的安装布局，相比平行轴齿轮传动，同等传动比下结构更紧凑，运行过程中啮合重合度高，传动平稳性更优，低速工况下的噪音控制表现突出。从结构设计逻辑来看，该蜗杆采用单头螺旋齿形设计，齿面沿轴向呈连续螺旋曲面分布，一端设置光轴安装段，用于穿入轴承座完成径向定位，轴段直径匹配常规深沟球轴承的内孔安装尺寸，预留的轴肩位置可实现轴承内圈的轴向限位，避免传动过程中出现轴系窜动；另一端设置方头结构，用于装配手轮或者联轴器，既可以作为动力输入端连接驱动电机，也可以作为手动调节端连接操作手柄，适配手动、电动两种驱动模式的切换需求。

　　设计过程中优先考虑了啮合侧隙的控制，螺旋齿的导程参数匹配对应蜗轮的齿距，保证啮合时齿面接触面积达到理论值的70%以上，减少局部应力集中带来的齿面磨损，齿根位置做了圆弧过渡处理，避免热处理以及载荷冲击时出现应力断裂风险，螺旋齿的齿顶圆、齿根圆同轴度公差控制在0.02mm范围内，保证运转过程中不会出现卡滞、啮合间隙忽大忽小的问题。安装边界方面，蜗杆的轴向总长度适配常规减速箱体的内腔宽度，光轴安装段的长度预留了轴承端盖、密封件的装配空间，方头端的对边尺寸符合标准手动件的连接尺寸规范，不需要额外加工转接结构就可以完成配套件装配。

　　实际应用场景中，这类蜗杆结构常和铜质蜗轮配对组成蜗轮蜗杆副，用在食品输送线的分度转台、小型包装设备的送料机构、实验室精密仪器的微调机构中，因为其具备反向自锁特性，当螺旋导程角小于啮合副的当量摩擦角时，只能由蜗杆带动蜗轮转动，无法反向驱动，在垂直升降类的小型机构中可以起到意外断电防坠的保护作用，不需要额外加装制动结构就能满足安全防护要求。建模过程中对螺旋齿面的曲率做了连续校验，保证齿面没有曲率突变区域，后续数控加工时可以通过四轴联动铣削一次成型齿形，减少后续钳工修配的工作量，两端轴颈的表面粗糙度要求控制在Ra1.6以内，降低轴承运转时的摩擦损耗，方头部位的棱角做了小倒角处理，避免装配时划伤操作人员或者配套零件表面。

　　不同于多头蜗杆的大导程、高效率传动特性，该单头结构的传动比更大，单圈转动对应的蜗轮转角更小，适合需要精细调节进给量的工况，比如印刷设备的墨量调节机构、纺织设备的张力调节结构中，操作人员转动蜗杆端的手轮时，可以实现微米级的进给调节，不会出现调节量过大难以精准控制的问题。结构设计时还考虑了润滑需求，螺旋齿的齿面预留了足够的油膜附着间隙，装配时涂抹润滑脂或者采用浸油润滑方式，都可以在齿面形成稳定的润滑层，降低长期运转的齿面磨损速度，延长整套传动副的使用寿命，轴段和箱体接触的位置预留了密封圈安装槽，可以适配标准O型圈或者骨架油封，避免箱体内的润滑油泄漏，同时阻挡外部粉尘进入啮合区域造成齿面磨粒磨损。
