带压杆V型定位夹持工装结构设计

　　在机械加工、工件检测、部件装配的现场场景里，轴类、套类等回转体零件的定位装夹一直是影响工序效率与精度的核心环节，这款带压杆的V型定位夹持结构，正是针对这类回转体工件的装夹需求设计的实用工装。从实际使用场景来看，它既可以单独作为钳工划线、形位公差检测的定位支座使用，也可以集成到小型专用机床的工件装夹工位，或是自动化装配线的工件定位模块中，适配直径在一定范围内的圆柱类工件装夹需求，相比平口钳等通用夹具，它对回转体的自动对中特性能够大幅减少找正时间，降低装夹过程中的工件偏移风险。

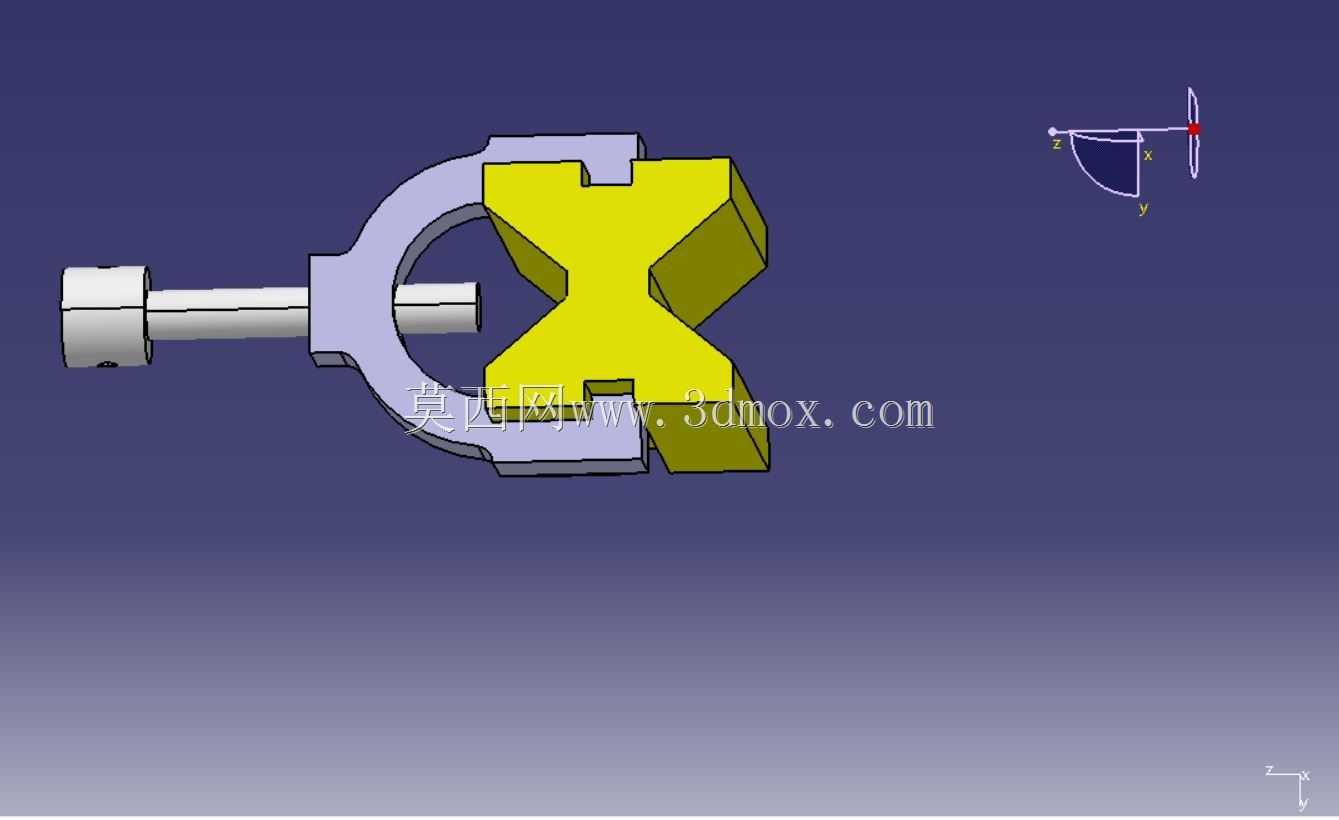

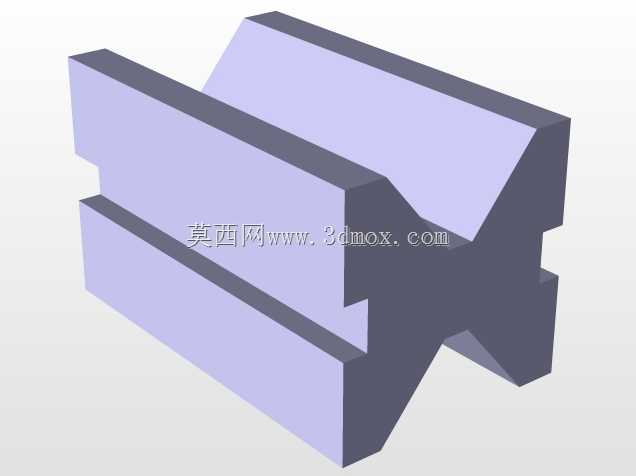

　　这款工装的核心功能分为两部分，下部的X型结构V型座承担工件的径向定位作用，上部的拱形支架搭配圆柱压杆实现工件的压紧固定。V型座的两个定位斜面夹角采用机械装夹中常用的90度设计，能够保证不同直径的圆柱工件放入后，轴线始终处于V型角的对称中心线上，无需额外调整对中，两个斜面的加工粗糙度要求控制在Ra1.6以内，减少与工件表面的接触摩擦，避免装夹过程中划伤工件已加工表面。V型座下部的X型支撑结构并非单纯的造型设计，一方面是通过对称的筋板结构提升整体刚性，减少装夹压紧时的座体变形，另一方面底部的开槽结构可以适配工作台的T型槽安装，通过T型螺栓就能将整个工装固定在机床工作台或者检测平台上，安装时不需要额外制作连接底板，适配多数通用工装平台的安装尺寸。

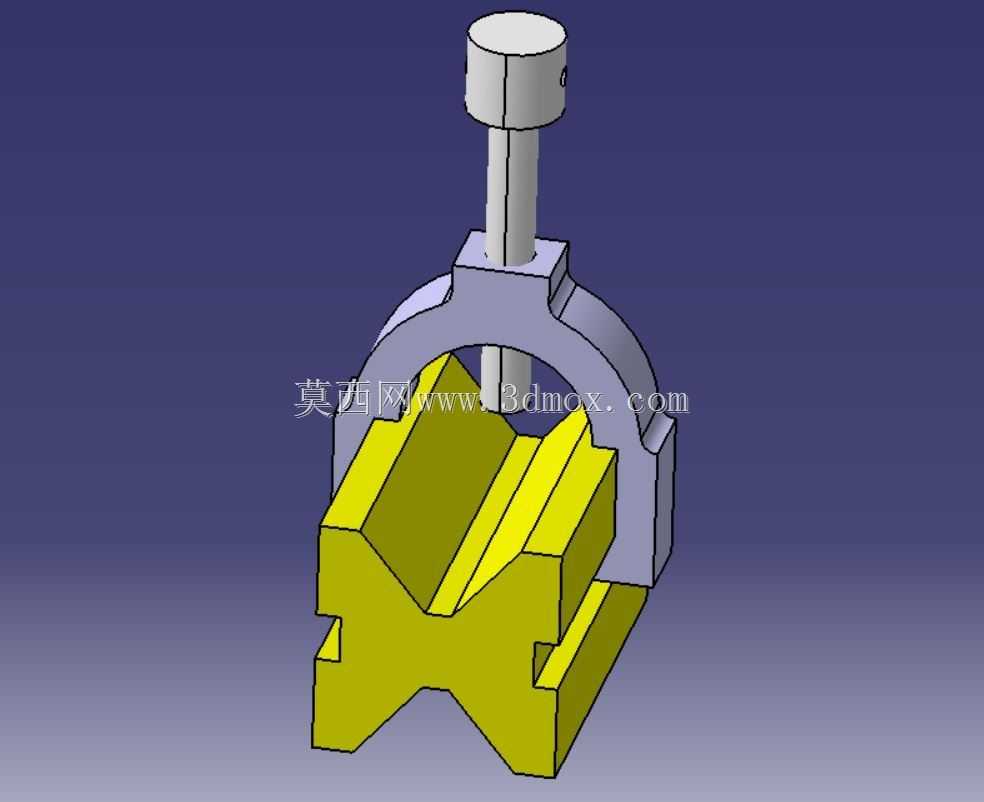

　　上部的拱形支架与V型座采用一体式结构设计，避免了分体式装配带来的连接间隙，保证压杆的压紧力方向始终垂直于V型座的对称中心线，不会出现压紧时工件侧向偏移的问题。拱形支架顶部的导向孔与圆柱压杆采用H7/h6的间隙配合，压杆可以沿导向孔上下顺畅滑动，下端面设计为平面结构，压紧时与圆柱工件的上母线形成线接触，既保证足够的压紧摩擦力，又不会因为接触面积过大压伤工件表面。实际使用时，可以在压杆上端加装配重块，或是连接快速夹钳、气缸等动力元件，实现手动压紧或者自动化压紧的不同需求，适配不同生产节拍的工位要求。

　　尺寸边界方面，这款工装明确标注底座前端面与轭杆前端面距离为60mm，这个尺寸是工位布局时的核心安装参考值，在排布多工位装夹线或是设计周边避让结构时，需要以这个尺寸为基准预留足够的操作空间，避免压杆下压行程范围内出现结构干涉。V型座的整体高度、拱形支架的内空高度决定了可装夹工件的最大直径范围，设计时已经考虑了常见中小型轴类零件的尺寸区间，压杆的行程长度预留了足够的调节余量，既可以装夹小直径的销轴类零件，也能适配直径接近V型开口上限的套筒类工件。

　　从设计思路上看，这款工装没有采用复杂的传动结构，全部依靠机械结构的几何特性实现定位与压紧功能，整体没有易损的复杂零件，日常使用时只需要定期清理V型槽内的切屑、给压杆导向孔加注少量润滑油即可维护，使用寿命长，故障率极低。相比市面上常见的分体式V型架加独立压具的组合，这款一体式结构省去了每次装夹都要调整压具位置的步骤，操作人员只需要将工件放入V型槽，压下压杆就能完成装夹，单步装夹时间可以缩短40%以上，尤其适合小批量多品种的轴类零件加工场景，能够有效降低工装准备的时间成本。在检测工位使用时，这种稳定的装夹结构可以保证工件在打表测量过程中不会出现位移，测量数据的重复性更好，减少因为装夹不稳带来的测量误差。
