啮合传动用直齿圆柱齿轮结构设计

　　在各类需要定比动力传输的机械结构中，齿轮是应用范围最广的基础传动部件之一，从常规的输送线驱动单元、小型机电设备的动力输出端，到精密传动的进给机构，都能见到这类圆柱直齿轮的应用场景。这类齿轮的核心作用是在平行轴之间传递旋转扭矩，通过轮齿的连续啮合，将输入端的转速与扭矩按照固定传动比转换为输出端需要的参数，相比带传动、链传动，齿轮传动的传动比精度更高，传动效率也更稳定，适合对转速同步性有要求的传动链路。

　　设计这类齿轮时，首先要明确安装轴的中心距边界，这是决定齿轮分度圆直径的核心参数，中心距的公差需要控制在合理范围内，既不能因为间隙过大导致啮合时轮齿冲击明显，也不能因为间隙过小造成轮齿啮合卡滞、运转阻力陡增。轮齿的齿形采用标准渐开线轮廓，这种齿形的优势在于啮合过程中传动比恒定，即使中心距存在微小的安装偏差，也能保证传动比不发生波动，同时渐开线齿形的加工工艺成熟，不管是滚齿、插齿还是成型铣削都能获得稳定的齿形精度，适合批量加工生产。

　　齿宽的设计需要匹配传递的扭矩大小，齿宽过窄会导致轮齿单位面积承受的接触应力过大，长期重载运转容易出现齿面点蚀甚至断齿问题；齿宽过宽则会增加齿轮自身的转动惯量，同时对安装轴的平行度要求更高，一旦轴系出现微小偏斜，就会导致轮齿一端接触应力集中，加速局部磨损。轮齿的齿顶高、齿根高参数按照标准模数匹配，齿根位置做了圆弧过渡处理，避免应力集中在齿根直角处，提升轮齿的抗弯曲疲劳强度，应对频繁正反转带来的冲击载荷。

　　齿轮的中心安装孔需要与传动轴做过渡配合，孔壁的表面粗糙度要控制在合理范围，既保证装配时能顺利压装到位，又能避免配合间隙过大导致运转时齿轮出现径向跳动。键槽的位置与尺寸按照对应轴径的平键标准设计，键槽的对称度公差需要严格控制，保证扭矩传递时键的受力均匀，不会出现单侧挤压变形的问题。齿轮的两端面做了平行度公差约束，避免安装后齿轮端面与轴肩贴合不严，出现轴向窜动影响啮合精度。

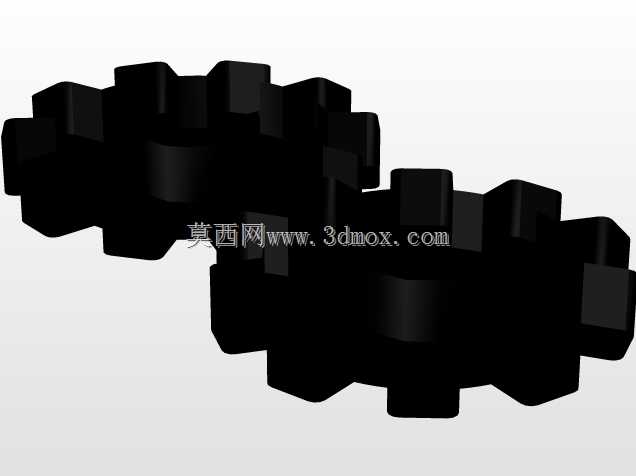

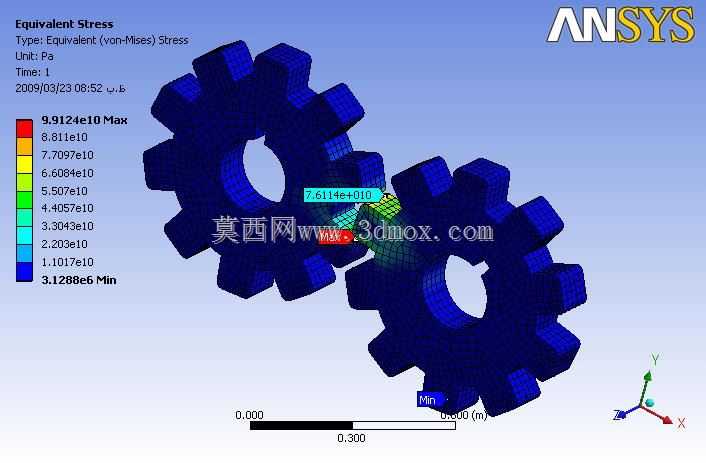

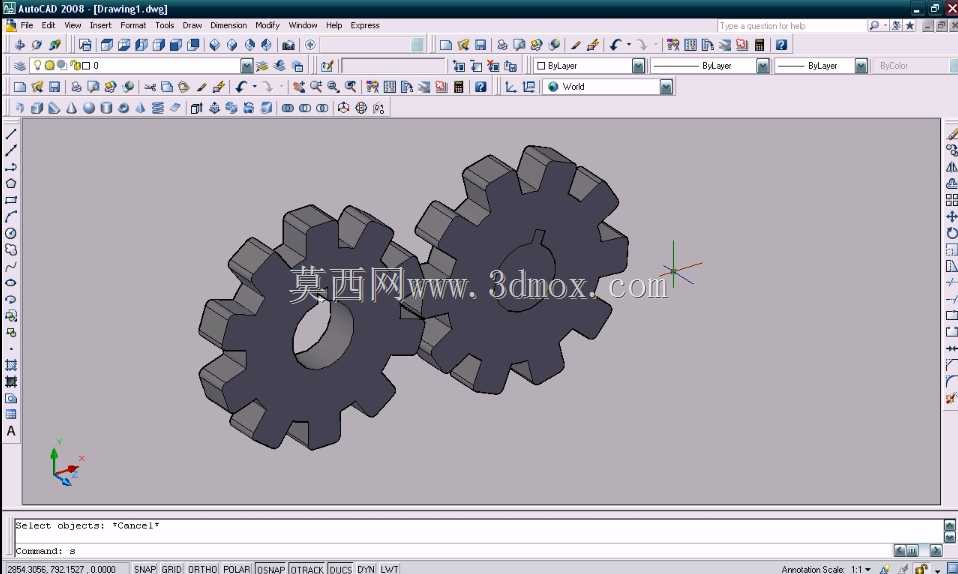

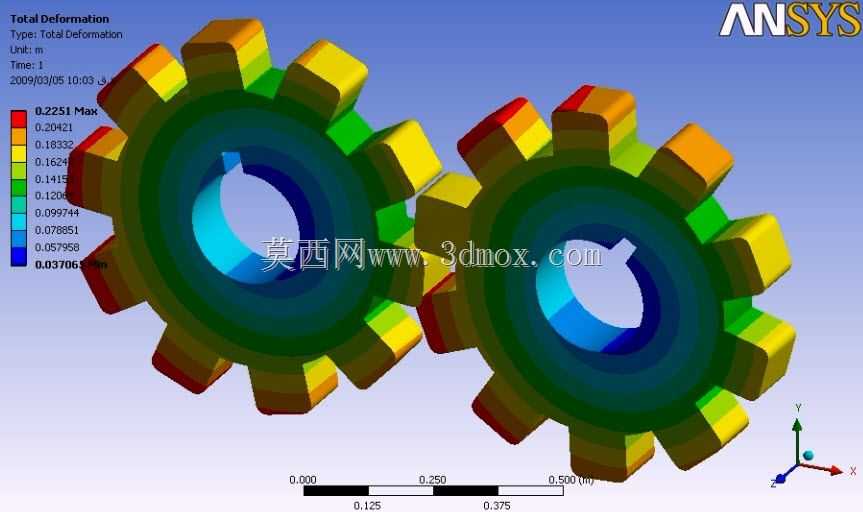

　　在实际应用场景中，这类齿轮常成对搭配使用，两个齿轮的模数、压力角参数必须完全一致才能正常啮合，齿数的差异决定了最终的传动比，选型时需要根据输入端电机转速、输出端需要的工作转速计算对应的齿数比，同时校核轮齿的接触强度与弯曲强度，确保在额定负载下长期运转不会出现失效。建模过程中先通过参数化方式确定分度圆、齿顶圆、齿根圆的基础尺寸，再通过渐开线方程生成单个齿的轮廓，阵列后完成整体轮齿结构，最后完成中心孔、键槽等安装结构的设计，建模完成后可通过网格划分做有限元受力分析，验证额定扭矩下齿根的应力分布是否在材料许用应力范围内，确保设计的可靠性。这类齿轮的安装边界需要预留足够的径向空间，避免轮齿啮合时与周边的壳体、支撑结构发生干涉，同时要考虑润滑空间，啮合位置需要预留润滑脂或润滑油的留存空间，减少轮齿啮合时的磨损，延长部件使用寿命。
