星形结构用户标识印章三维设计

　　这款星形结构的标识印章，主要面向办公场景的文件标记、生产车间的工件标识、仓储环节的货品核验等场景使用，区别于常规圆形、方形印章，其星形压印面辨识度更高，在批量文件分拣、工件合格标记、物料分类打标场景下，能让操作人员快速识别标记内容，降低错认、漏检的概率。从功能特性来看，该印章采用一体化压合结构设计，压印面的星形轮廓做了等距凸起处理，凸起高度控制在0.8mm，既保证印油附着量足够形成清晰印记，又避免凸起过高导致压印时印油溢出污染纸面或工件表面；印章的握持底座做了菱形切边处理，四个边角做R2圆角过渡，握持时手掌贴合度更好，长时间连续压印操作不易产生硌手的疲劳感，底座边缘的防滑纹理间距1.2mm，手部出汗或者佩戴薄劳保手套操作时也不会出现打滑偏移的情况，保证压印位置的准确性。

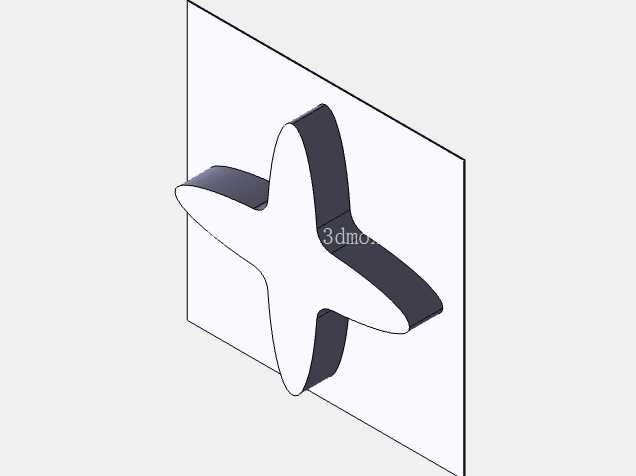

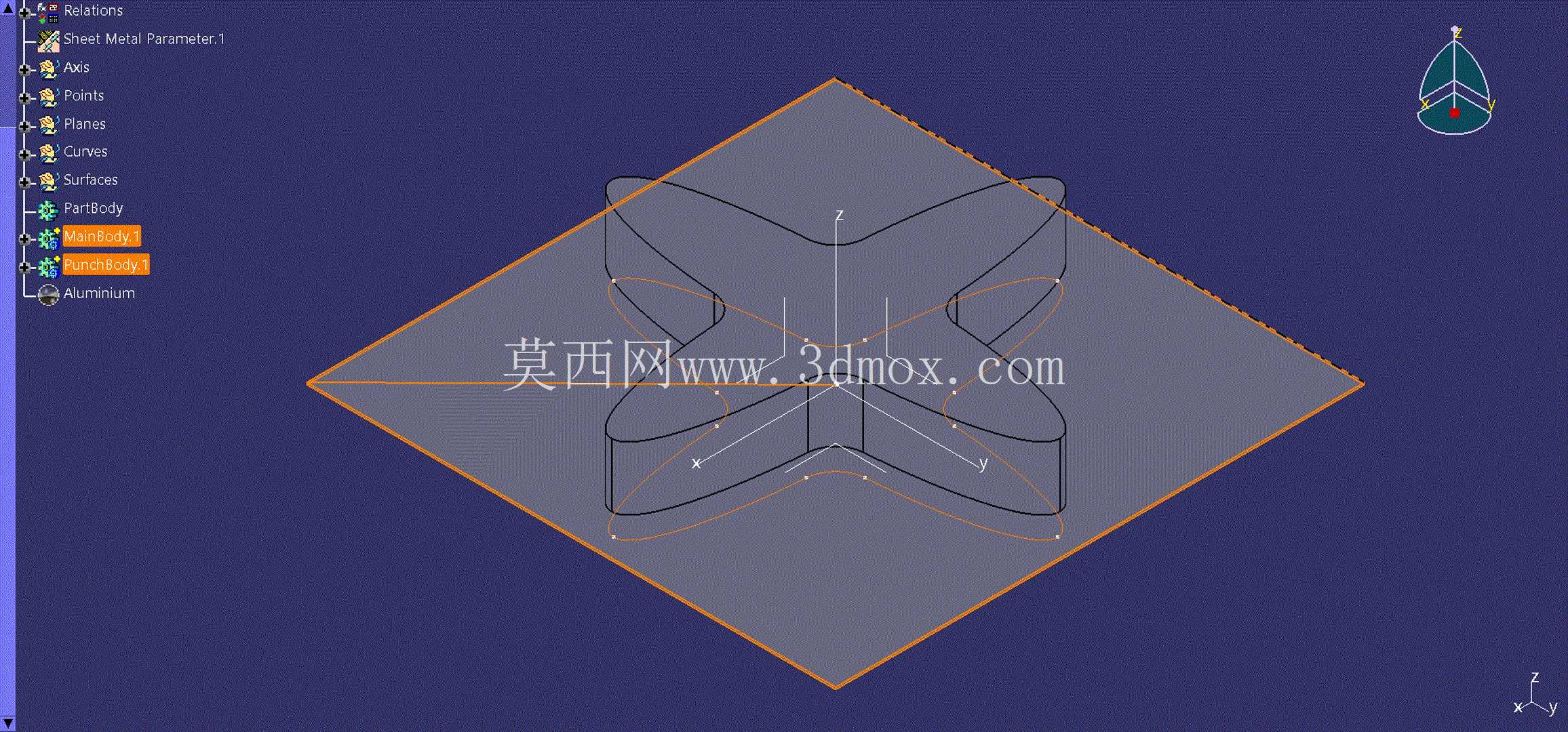

　　设计过程中，首先确定压印面的星形轮廓参数，四个瓣的弧度做了对称校验，每个瓣的边缘曲率一致，压印出来的星形图案不会出现粗细不均、边角模糊的问题；压印面与底座的连接采用嵌入式定位结构，定位凸台与底座凹槽的配合公差控制在H7/g6，更换不同图案的压印头时无需额外工具，直接插拔即可完成替换，适配多场景的标记需求。外形尺寸方面，印章整体外接正方形轮廓边长为60mm，整体高度为25mm，安装或放置在常规印章收纳盒、工位工具架时，不会超出常规收纳格的尺寸边界，压印时的下压行程为5mm，行程末端做了硬限位结构，避免下压过度导致印面倾斜、印记变形。

　　实际使用中，该印章既可以搭配常规印台使用，也可以在压印面预留的储油槽内加注印油，实现连续100次以上压印无需反复蘸取印油，适合车间流水线、仓储分拣这类高频标记场景；底座采用耐磨工程塑料材质，压印面采用硬质合金材质，连续压印10万次以上压印面的凸起轮廓也不会出现磨损变形，印记清晰度始终保持一致。在结构校验阶段，对压印面的受力做了有限元分析，每个星形瓣的受力均匀分布，压印时不会出现局部压力过大导致的纸面破损、工件表面压痕过深的问题，针对金属工件表面标记的场景，压印面的硬度达到HRC55，在铝件、塑料件表面压印不会出现压痕塌陷的情况；针对纸质文件标记场景，压印面的边缘做了0.1mm的倒角处理，不会刮破常规70g办公用纸。

　　整个模型的结构拆分清晰，压印头、底座、储油棉三个部件均可独立拆分替换，后期维护时仅需更换磨损的压印头或者耗尽印油的储油棉即可，无需整体更换印章，降低使用成本。在安装适配性上，该印章的底座预留了标准安装孔位，可直接固定在半自动压印设备上，实现自动化批量标记，无需额外加工转接件，适配现有多数办公、生产场景的标记设备安装接口，手动使用时也无需额外配件，握持即可操作，兼顾手动与自动化使用需求。
