可调式活动扳手组合结构三维设计

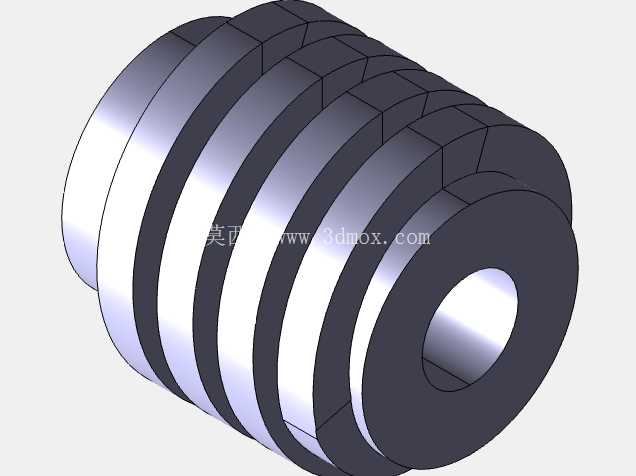

　　在设备运维、机械装配、五金维修等一线作业场景中，活动扳手是普及率最高的手动紧固工具之一，区别于固定开口的呆扳手，这类工具可通过调节蜗轮结构改变开口尺寸，适配不同规格的螺栓、螺母类紧固件，无需频繁更换工具即可完成多规格紧固件的拆装作业，在狭小作业空间、外出应急维修场景下的适配性远高于成套固定扳手。这套三维结构完整还原了活动扳手的核心组成，包含固定扳体、活动扳口、调节蜗杆、定位销、弹簧卡珠等核心部件，所有配合面的公差设定均参考手动五金工具的行业通用标准，可直接用于结构验证、教学演示或衍生产品的改型设计。从实际使用的角度出发，活动扳手的受力核心集中在扳口咬合面与扳体颈部，建模过程中对这两个区域的过渡圆角做了针对性优化，避免应力集中导致的扳口断裂或扳体变形，咬合面的齿形角度参考了通用紧固件的六角头棱边角度，确保咬合时受力均匀，不会出现打滑损伤紧固件棱边的问题。调节蜗杆与活动扳口的齿条配合采用了梯形齿结构，这类齿形的传力性能更好，调节过程中不会出现卡滞或滑牙问题，蜗杆端部的滚花结构做了等距防滑纹理设计，戴劳保手套操作时也能顺畅调节开口大小，无需额外施加过大的按压力。

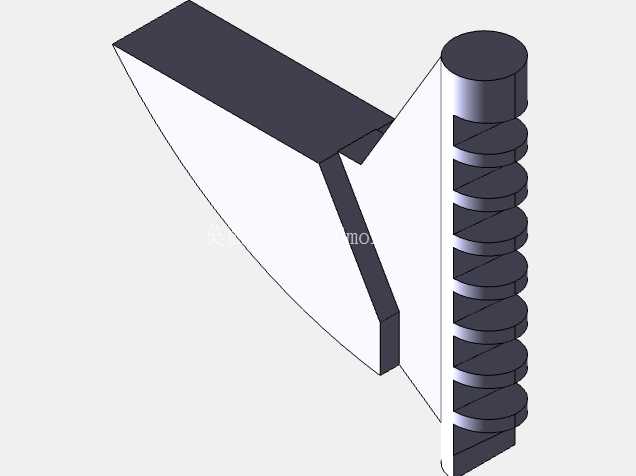

　　整套结构的安装边界参考了常规10英寸活动扳手的尺寸参数，整体长度控制在250mm左右，最大开口量可达30mm，可覆盖M6到M20范围内的常规外六角紧固件作业需求，扳体尾部的挂孔直径设定为8mm，可适配常规工具挂架的挂钩尺寸，方便车间现场的工具定置管理。在装配逻辑上，活动扳口嵌入固定扳体的导向槽内，调节蜗杆通过圆柱销定位在扳体头部的安装槽内，蜗杆齿部与活动扳口的齿条完全啮合，转动蜗杆即可带动活动扳口沿导向槽线性移动，实现开口尺寸的无级调节，导向槽与活动扳口的配合间隙控制在0.05mm以内，既保证滑动顺畅，又避免调节后出现旷量，导致作业时扳口晃动影响紧固精度。

　　弹簧卡珠安装在蜗杆端部的定位孔内，卡珠在弹簧作用下顶在扳体的定位凹坑上，可在调节到对应开口尺寸后提供一定的阻尼感，避免作业过程中受振动影响导致开口尺寸自行变化，提升作业时的稳定性。扳体的握持部位做了符合人体工学的弧形收窄设计，表面的防滑纹理深度控制在0.3mm，既不会硌手，又能在沾有少量油污的情况下保持足够的摩擦力，长时间握持作业也不易产生疲劳。从结构设计的合理性来看，这套模型没有做多余的装饰性结构，所有特征均服务于实际使用功能，扳体头部的厚度控制在12mm，可伸入大部分设备的狭窄安装空间内完成紧固件拆装，不会因为头部过厚无法靠近作业点。

　　扳体颈部的过渡段采用了渐变截面设计，从头部的12mm厚度平滑过渡到握持段的8mm厚度，在保证整体结构强度的前提下尽可能降低工具自重，减少长时间携带和作业的负重感。对于三维建模从业者而言，这套模型的配合关系具有很强的参考价值，尤其是滑动配合、齿轮齿条啮合、弹性定位结构的建模逻辑，可直接迁移到其他可调式手动工具、工装夹具的结构设计中，所有配合面的拔模角度、圆角参数都经过实际生产工艺的验证，不会出现建模特征无法落地加工的问题。在实际生产场景中，这类扳手的扳体通常采用铬钒钢锻造后整体淬火处理，建模时预留的加工余量、热处理变形补偿量都符合常规五金工具的加工工艺要求，可直接作为工艺设计的参考基准，不需要再做大幅的结构调整。针对不同的作业场景，这套结构还可以通过调整扳体长度、开口范围衍生出不同规格的产品，比如缩短整体长度到150mm即可做成便携款小型活动扳手，适合家用、电子设备维修等小扭矩作业场景，加长扳体长度到300mm以上则可适配大扭矩的管道安装、重型设备维修场景，核心的调节结构不需要做改动，仅调整外部尺寸即可完成系列化产品的设计，大幅降低系列化开发的建模工作量。
