Tormach机床无线红外接触式测头结构

在数控加工车间的日常作业里，机床测头是实现工件自动找正、尺寸在机检测的核心功能部件，传统有线测头受线缆走线约束，不仅安装时需要避让主轴周边的冷却管路、刀库换刀路径，加工过程中高速旋转的主轴还容易拉扯线缆造成信号中断甚至硬件损坏，不少小规格台式CNC设备因为主轴安装空间局促，甚至无法适配常规有线测头的走线布局。这款无线接触式测头的结构设计，正是针对Tormach系列台式CNC的安装场景做的适配改造，核心是把原本无源的接触式探头组件，整合进自带红外信号发射功能的外壳结构里，彻底摆脱线缆对主轴运动行程的限制。

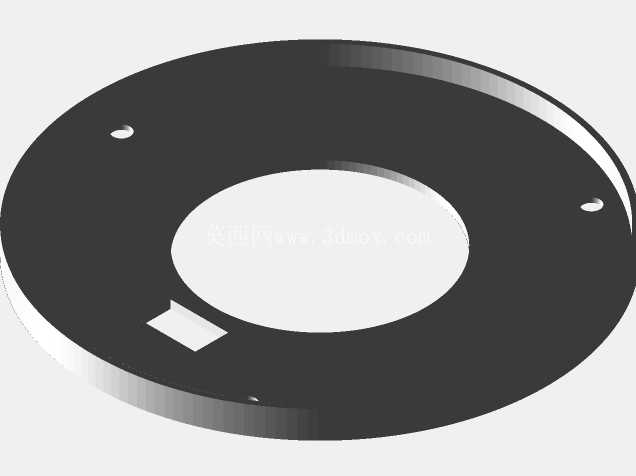

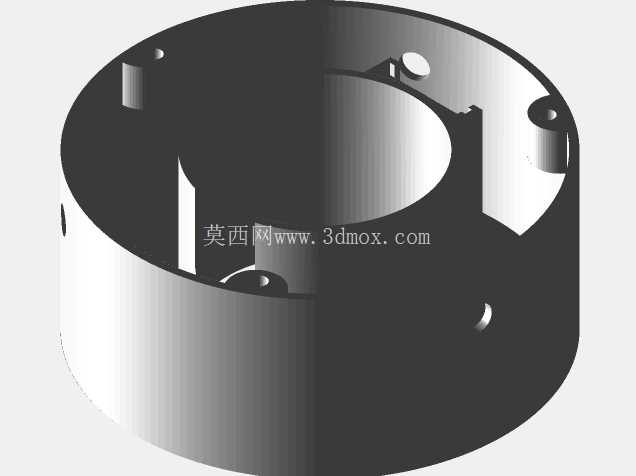

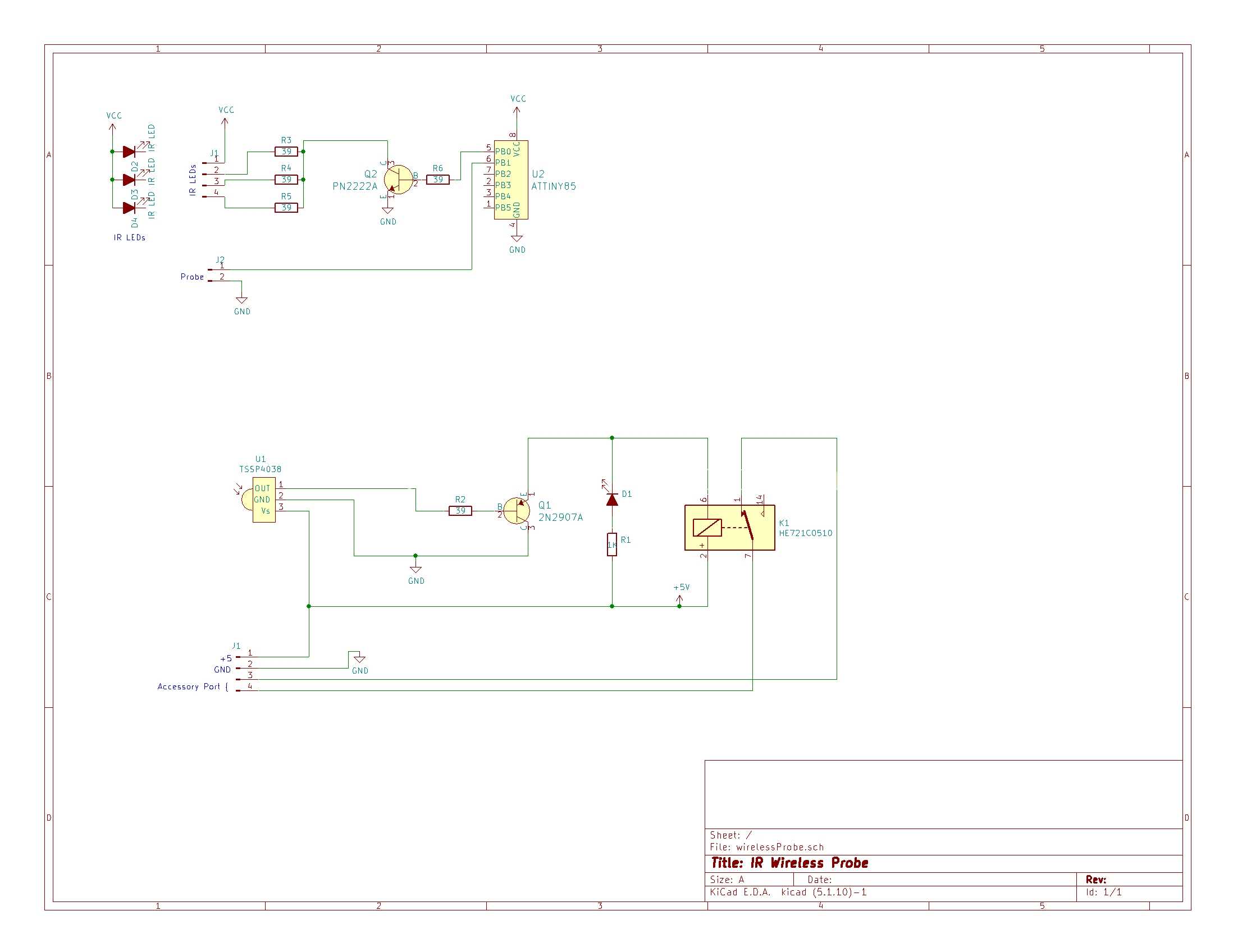

从结构设计逻辑来看，整个测头采用同轴分层布局，最上端是和机床主轴锥孔适配的连接柄，连接柄下方的圆柱形主体外壳采用铝合金材质加工，既保证足够的结构刚性抵御主轴高速旋转的离心力，又能控制整体重量避免增加主轴负载，外壳侧面预留了微型调节螺钉的安装位，用于调整内部触发机构的预紧力，适配不同检测力度的使用需求。外壳内部集成了基于attiny85的信号处理电路与红外发射模块，探头触发时的微动信号经过电路处理后，通过红外信号传输到机床端的接收模块，不需要在主轴上布设任何信号线缆，安装时只需要像装夹普通刀具一样把测头装入主轴锥孔，再调整好红外接收端的对位角度即可投入使用，不需要对机床原有结构做打孔、走线类的改造。

实际应用场景中，这款测头可以覆盖台式CNC大部分的在机检测需求：工件装夹完成后，可通过测头自动探测工件基准边、内孔圆心、台阶高度，自动修正工件坐标系，减少人工打表找正的时间消耗，尤其是多工位小批量加工场景下，能大幅降低重复装夹的辅助时间占比；加工过程中也可以调用测头程序，对关键尺寸做在机测量，根据测量结果自动补偿刀具磨损量，避免工件拆卸后二次装夹的定位误差。设计时充分考虑了机床加工的恶劣工况，外壳接缝处做了密封处理，能阻挡加工过程中的切削液飞溅、铝屑铁屑侵入内部电路，测头下端的触发探针采用标准可替换结构，探针发生碰撞损坏时不需要拆解整个测头主体，直接更换探针组件即可快速恢复使用。

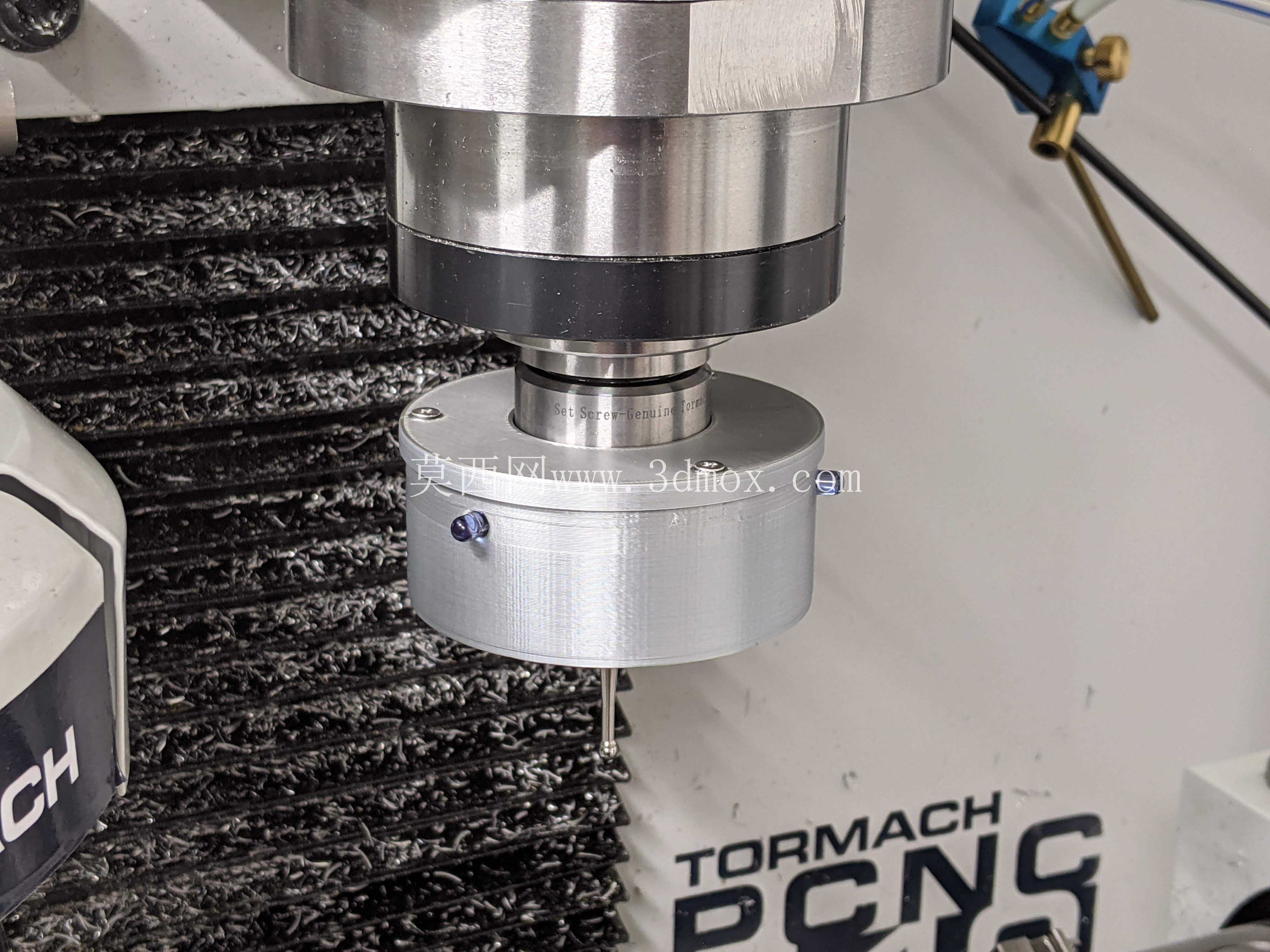

安装边界方面，整个测头主体的外径控制在和常规立铣刀刀盘相近的尺寸范围内，不会和机床的主轴防尘罩、刀库卡爪发生干涉，测头整体长度也匹配Tormach机床的主轴刀柄安装行程，装入主轴后不会超出机床Z轴的安全行程范围，换刀时可以和普通刀具一样存入刀库，不需要单独设计专用的刀位。内部电路的供电采用微型纽扣电池，电池仓设计在外壳侧面，更换电池时不需要把测头从主轴上拆下，掀开密封塞即可完成电池更换，日常维护十分便捷。红外信号的传输角度覆盖了主轴全旋转角度范围，不管主轴处于什么旋转角度，触发信号都能稳定传输到接收端，不会出现信号盲区导致的检测漏触发问题。

和传统有线测头相比，这种无线改造结构的成本更低，适配灵活性更强，对于小型加工坊、个人DIY类的台式CNC用户来说，不需要投入高额成本购置原厂无线测头，就能实现同等的在机检测功能，结构上所有的安装尺寸都和原有无源测头兼容，用户可以直接在原有探头基础上加装这套无线外壳与电路组件，不需要重新校准测头的触发精度，改造完成后测头的重复触发精度可以满足常规铝件、塑料件的加工检测需求，也能适配软金属材料的小余量加工检测场景。
