Ozito18V2.5Ah动力锂电池结构设计

在园林工具、家用电动工具的无绳化迭代进程中，动力锂电池包作为核心供能单元，其结构设计直接决定了工具的续航表现、安装可靠性与使用安全性，本次呈现的18V2.5Ah规格锂电池包，正是面向Ozito Power X Change工具生态开发的适配型供能组件。从实际应用场景来看，这类电池包主要匹配同系列的充电式电钻、角磨机、绿篱修剪机、吹叶机等手持电动工具，覆盖家庭DIY作业、庭院维护、小型装修施工等多类工况，需要承受作业过程中的振动、偶尔的磕碰以及不同温湿度环境下的使用考验，因此结构设计的优先级首先放在连接可靠性与防护性能上。

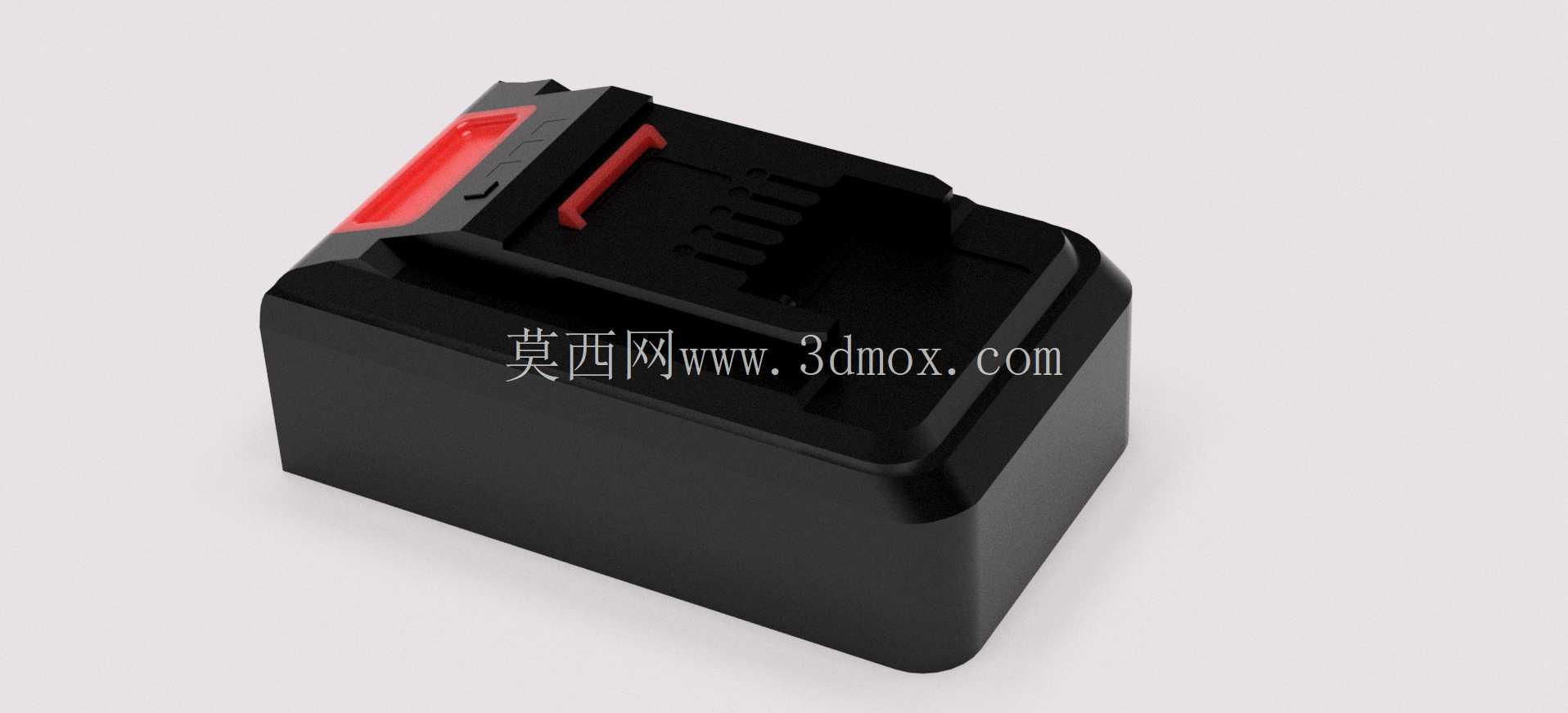

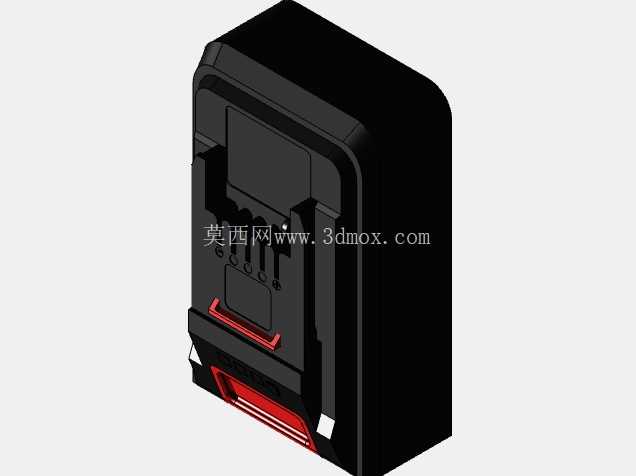

从设计思路层面拆解，这款电池包采用了上下壳体扣合加卡扣锁止的整体结构，外壳选用耐冲击的工程塑料材质，表面做了细微的磨砂纹理处理，既可以提升手持插拔时的摩擦力，也能减少日常使用中划痕的产生。顶部的连接区域是整个设计的核心，对接公端的卡位结构完全匹配对应工具的电池仓接口，插拔时的导向斜角做了圆滑过渡，用户无需精准对位就能顺利推入，到位后侧边的红色锁止卡扣会自动卡入工具仓的限位槽，避免作业过程中电池因为振动松脱断电；按下卡扣即可快速解锁拆卸，更换电池的操作可以在数秒内完成，适配户外连续作业时的快速换电需求。

关于安装边界与尺寸控制，这款电池包的整体轮廓做了紧凑化处理，壳体边缘全部做了R角过渡，没有突出的尖锐结构，装入工具后不会额外增加过多的手持部位体积，保证操作时的握持手感。电池包底部做了平整的支撑面，可以直立放置在工作台面或者工具收纳箱中，不会轻易倾倒；顶部的接口区域做了凸起的围边防护，即使电池不慎从工作台高度跌落，首先接触地面的是壳体的边角结构，不会直接撞击内部的连接端子与电芯组件，降低跌落损坏的概率。

功能特性方面，除了基础的电能存储与输出，壳体上的红色卡扣除了锁止功能，也做了醒目的颜色区分，用户在光线不佳的作业环境下也能快速找到解锁按键；壳体的合缝位置做了错位止口设计，可以阻挡日常使用中的灰尘、飞溅的水渍进入壳体内部，达到基础的防护等级，适配庭院作业时遇到的扬尘、少量淋水场景。内部电芯的排布采用了紧凑的矩阵式布局，配合壳体内部的加强筋结构，既可以固定电芯位置，避免振动导致的电芯移位，也能提升壳体整体的抗挤压强度，即使受到侧面的外力挤压，也能通过加强筋分散应力，保护内部电芯不受损坏。

在细节设计上，连接端子的周边设置了多道隔离筋，不同极性的端子之间做了物理隔断，避免金属异物意外搭接造成的短路风险；壳体内部预留了温度检测与保护电路的安装位，可以实时监测电芯工作温度，出现过温、过流情况时及时切断输出，提升使用安全性。不同于追求极致容量的大规格电池包，这款2.5Ah的产品在重量与续航之间做了平衡，装入手持工具后不会让整机重心过度偏移，长时间手持作业也不容易产生疲劳感，足够满足单次1-2小时的中等强度作业需求，适合非专业高频使用的家庭用户场景。

从结构建模的角度来看，这款电池包的连接部位尺寸完全按照实物的装配公差做了还原，卡位的间隙、卡扣的变形量都经过实际装配验证，装入对应工具模型时可以完全贴合，没有干涉问题；其余非配合面的壳体结构做了适配性的简化处理，在保证外观还原度的前提下减少了不必要的曲面细节，既可以用于电动工具整机的装配干涉检查，也能作为工具收纳设计、电池挂架设计的参考模型，帮助结构设计师快速完成相关周边配件的开发工作，不需要反复测量实物尺寸，提升设计效率。
