10A澳标延长线用插座母头结构

　　这款澳式10A母头是民用及商用低压配电场景里延长线缆的核心连接部件，主要适配澳标制式的公端插头，常见于户外作业供电、临时工位布线、家用大功率电器转接、商超展陈设备供电这类需要拓展取电距离的场景，比如庭院电动工具接驳、展会临时展台供电、车库维修设备取电这类实际工况，都需要这类母头作为线缆末端的接插载体，实现电流的稳定导通与物理连接锁止。从功能特性来看，该母头额定承载电流为10A，适配澳标三扁插的插合界面，内部铜件采用弹性夹持结构，插合后接触电阻控制在毫欧级，避免大电流工况下出现接头发热的问题；外壳采用阻燃绝缘工程塑料材质，满足户外使用的基础抗冲击、耐老化要求，尾部带线缆防弯折护套，避免线缆反复弯折后线芯断裂，提升长期使用的可靠性。

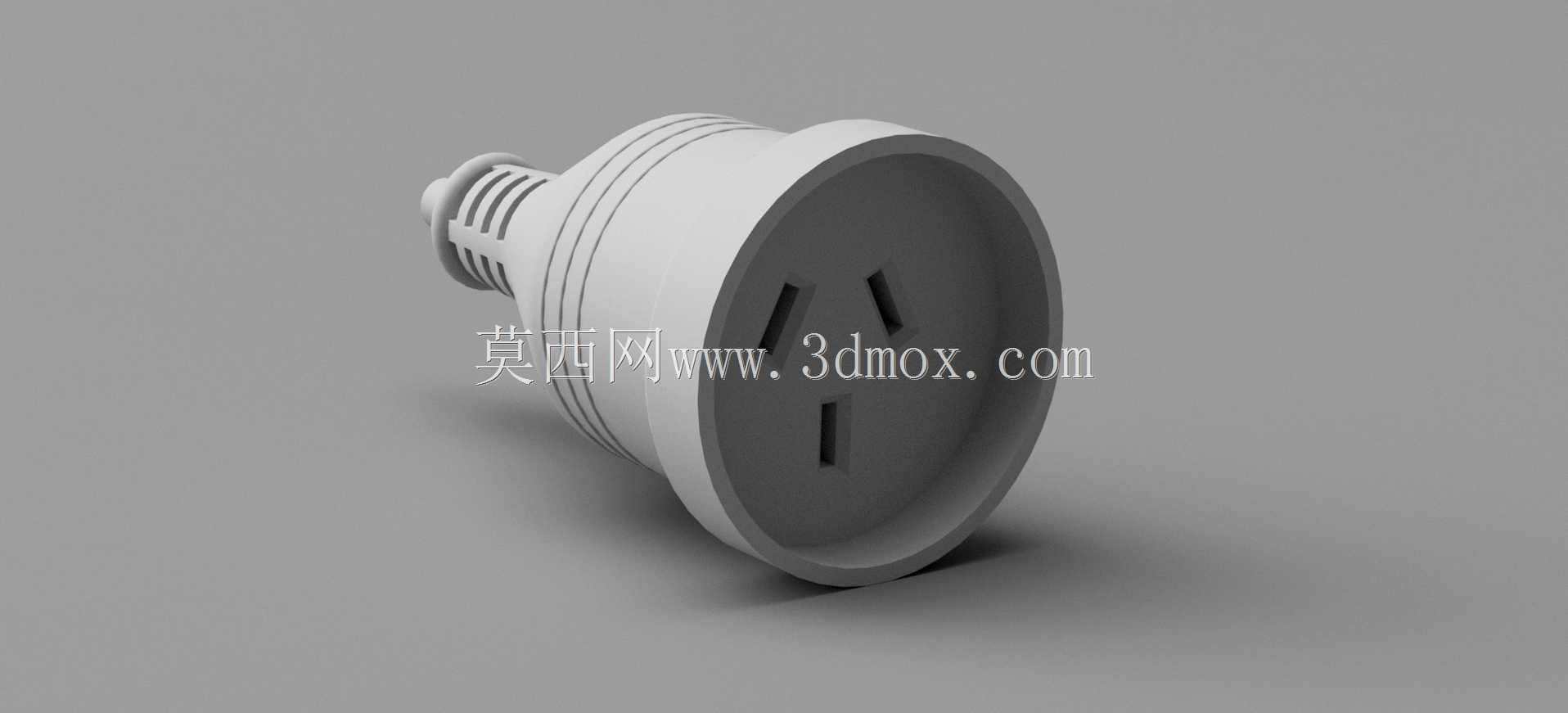

　　设计过程中首先要匹配澳标AS/NZS 3112的插合尺寸规范，三个插孔的位置度公差控制在0.2mm以内，保证公头插入时无卡滞、接触到位，不会出现虚接的情况；插合深度按照标准要求设置，插合后公头插销完全进入母头内部，带电部件无外露，满足防触电的安全要求。外形尺寸方面，母头整体为阶梯圆柱结构，最大外径适配常规10A规格的线缆外径，尾部进线孔的密封结构适配常见的两芯带接地的RVV线缆，安装时需要先将线缆穿过尾部防折护套，再分别压接火线、零线、接地极的铜接端子，端子压接后要做拉脱力测试，保证单根线芯能承受不低于规定值的轴向拉力不松脱，之后再将内部芯体卡入外壳卡槽，最后超声焊接或者卡扣锁紧外壳上下盖，完成装配。

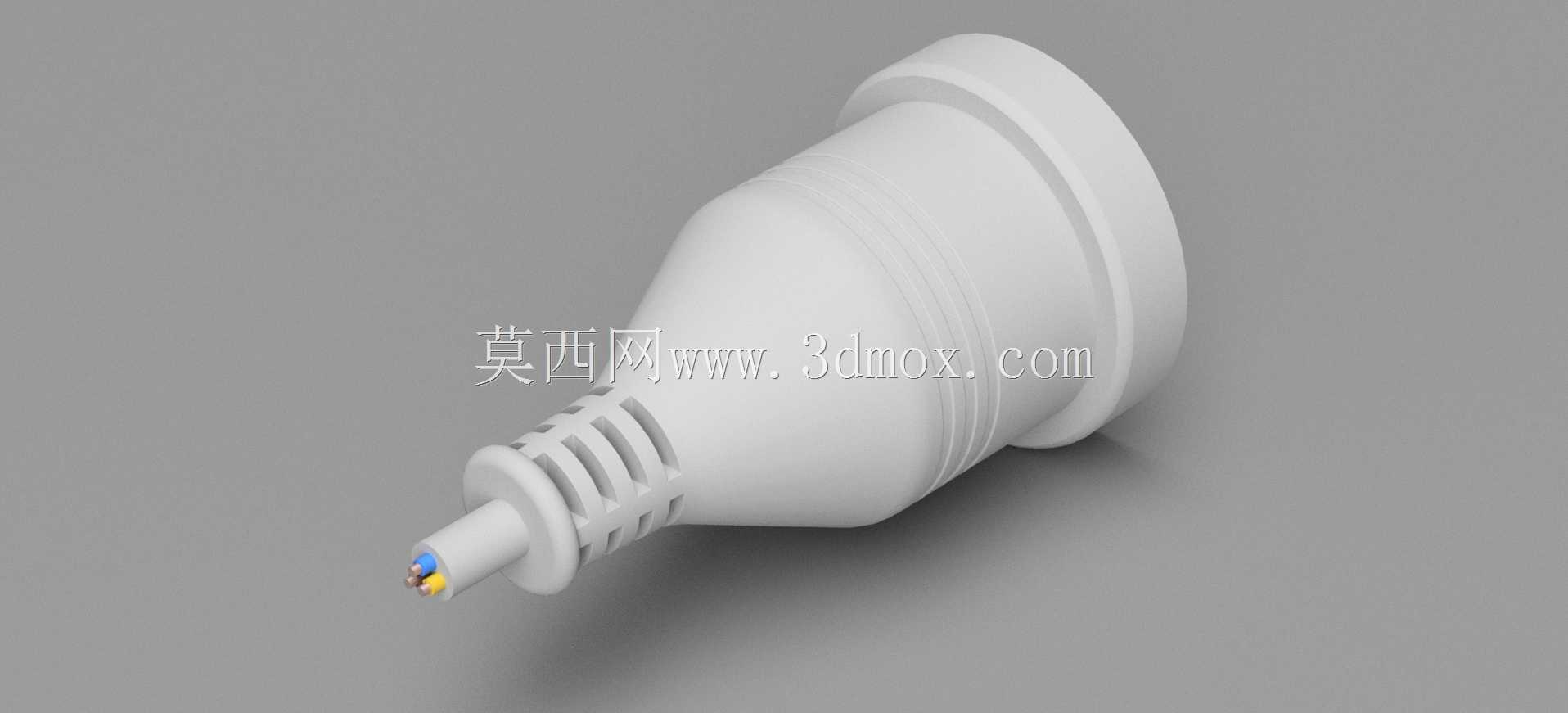

　　安装边界上，母头尾部的护套长度要保证线缆弯曲半径不小于线缆外径的6倍，避免线缆在护套根部出现应力集中；母头前端的插合面要做平面度控制，保证和公头插合后贴合紧密，没有明显缝隙，防止灰尘、水汽进入接插区域造成绝缘下降。实际建模过程中，要重点关注内部铜夹的弹性变形量，铜夹的开口尺寸、夹持臂的厚度要经过校核，保证公头插销插入后，铜夹的夹持力在合适区间，既不会因为夹持力过大导致插拔力过高影响使用体验，也不会因为夹持力过小导致接触不良发热；外壳的加强筋设置要兼顾强度和壁厚均匀性，避免注塑过程中出现缩痕、缺胶的缺陷，外壳表面的防滑筋位置要符合人手插拔的施力习惯，方便用户在没有辅助工具的情况下完成插拔操作。

　　另外还要考虑母头和公头插合后的锁止可靠性，澳标插头本身没有额外的锁扣结构，完全依靠铜夹的夹持力和插面的摩擦力保持连接，所以在设计时要计算插拔力的范围，保证在正常拖拽线缆的情况下不会出现松脱断电的情况，同时在用户需要拔出时不需要施加过大的力。内部的接线端子要设置防错结构，接地极的接线位置和火零线的接线位置要有明显的标识区分，同时接地极的插套长度要比火零线更长，保证插合时接地先接通，拔出时接地最后断开，满足用电安全的冗余设计要求。外壳的阻燃等级要达到对应标准要求，在出现异常打火、过热的情况下不会出现明火蔓延的情况，材料选用要兼顾耐候性，在户外紫外线照射、高低温循环的工况下不会出现快速老化变脆的问题。
