在航天伺服机构、工业机器人关节、精密自动化传动单元这类对安装空间有严苛限制、同时要求大扭矩输出的场景里,传统定轴齿轮传动往往受限于传动比与体积的矛盾,很难同时满足布局紧凑性与承载能力的双重要求,这套行星齿轮传动结构正是针对这类工程痛点完成的设计落地。从实际使用场景出发,这类行星齿轮组件常被集成在协作机器人的关节驱动末端、小型航天执行机构的动力输出端、精密检测设备的进给传动链中,核心作用是在极小的安装边界内完成高扭矩的平稳传输,同时实现固定传动比的减速增扭,匹配伺服电机高转速低扭矩的输出特性,让动力输出端获得适配负载的转速与扭矩参数。

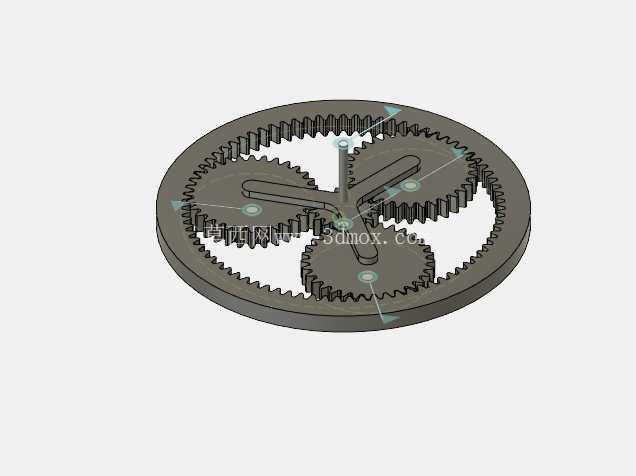

整套结构采用经典的NGW型行星传动布局,中心位置为太阳轮作为动力输入端,外围均布三个行星轮同时与太阳轮、外侧固定内齿圈啮合,行星轮通过销轴安装在行星架上,最终由行星架作为动力输出端完成扭矩传递。设计过程中优先考虑了载荷的均匀分配,三个行星轮呈120°对称布置,能够将输入扭矩拆分到三组啮合齿面上,相比单对齿轮啮合的传动结构,同等模数与齿宽条件下承载能力可提升两倍以上,同时对称布置的齿轮副能够抵消径向啮合作用力,大幅降低传动轴的支撑载荷,减少轴承选型的尺寸压力。
在设计思路上,首先锁定了紧凑布局的核心要求,内齿圈的外径作为整套组件的最大安装边界,设计时将行星轮的安装销轴直接集成在行星架的盘体结构上,取消了额外的行星轮轴承座凸台结构,尽可能压缩轴向与径向的安装尺寸,让整套传动组件的径向轮廓仅比内齿圈外径大出必要的加工余量,轴向尺寸则控制在齿宽的1.2倍范围内,能够直接嵌入到关节壳体、执行机构内腔这类狭小安装空间中,不需要额外预留过多的安装避让位置。齿形参数匹配上,太阳轮、行星轮与内齿圈采用相同模数与压力角,通过变位系数的合理分配,避免行星轮与内齿圈、太阳轮啮合时出现根切与齿顶干涉问题,同时保证啮合重合度达到1.2以上,让传动过程中始终有至少一对轮齿处于啮合状态,降低传动过程中的冲击与回差,满足精密传动场景的传动精度要求。
从实际功能特性来看,这套结构的功率分流设计让传动过程中的载荷分布更均匀,运转时的动平衡表现更优异,三个行星轮的公转与自转运动能够相互抵消部分振动,即使在高速输入工况下也能保持平稳的运转状态,不会出现传统定轴齿轮传动常见的径向振动问题。针对高负载工况,设计时特意对齿面接触强度与齿根弯曲强度做了校核,在给定的额定扭矩范围内,齿面接触应力与齿根弯曲应力均留有足够的安全余量,能够承受瞬时过载冲击,适配航天发射、机器人急停这类存在瞬时冲击载荷的使用场景。安装边界方面,整套组件以固定的内齿圈作为安装基准,内齿圈外圈可设计定位止口与安装螺孔,直接与设备壳体进行定位连接,输入端太阳轮通过内孔或轴伸与驱动电机输出轴配合,输出端行星架可设计成轴伸或法兰结构,与末端负载直接连接,不需要额外设计复杂的转接结构,降低整套传动系统的集成难度。
在细节设计上,行星轮与销轴之间预留了合理的配合间隙,可根据使用需求选配滑动衬套或微型滚动轴承,兼顾低成本民用场景与高可靠性工业场景的使用需求;行星架采用盘式结构,保证足够的扭转刚度的同时,尽可能降低自身转动惯量,提升传动系统的动态响应速度,适配伺服驱动的频繁正反转工况。齿圈采用整体式结构,相比拼接式齿圈拥有更好的刚度与啮合精度,能够保证长期运转过程中齿形位置不发生偏移,延长整套传动组件的使用寿命。这套结构没有多余的冗余设计,所有结构尺寸都围绕紧凑、高承载、平稳传动三个核心目标展开,能够直接适配各类需要小体积大减速比传动的设备场景,为结构设计人员提供成熟的行星传动方案参考,减少传动结构选型与建模的重复工作量。
