带花键轴段螺旋锥齿传动件结构设计

　　在中小功率交错轴传动场景中，这类集成花键轴段的螺旋锥齿结构是动力换向传输的核心零件，常见于手持动力工具、小型农机传动箱、精密进给机构的动力输出端，负责在轴线呈一定夹角的两根轴之间传递旋转扭矩，相比直齿锥齿轮，螺旋齿形的啮合重合度更高，传动过程中齿面接触是逐步滑入脱离的，不会出现直齿啮合瞬间的刚性冲击，运行噪音更低，承载能力也能提升30%左右，适合转速在1500rpm以内的中低速传动工况。

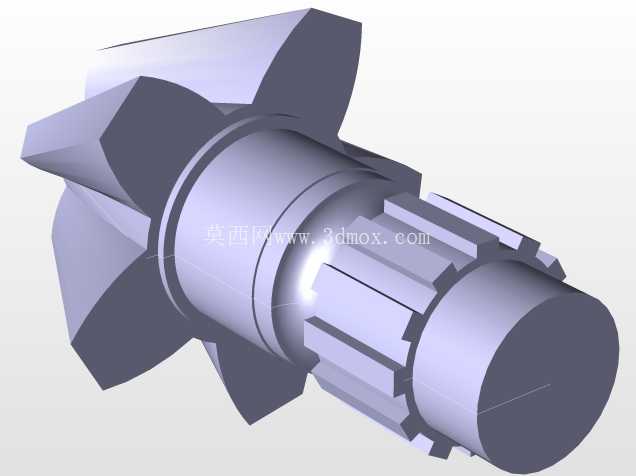

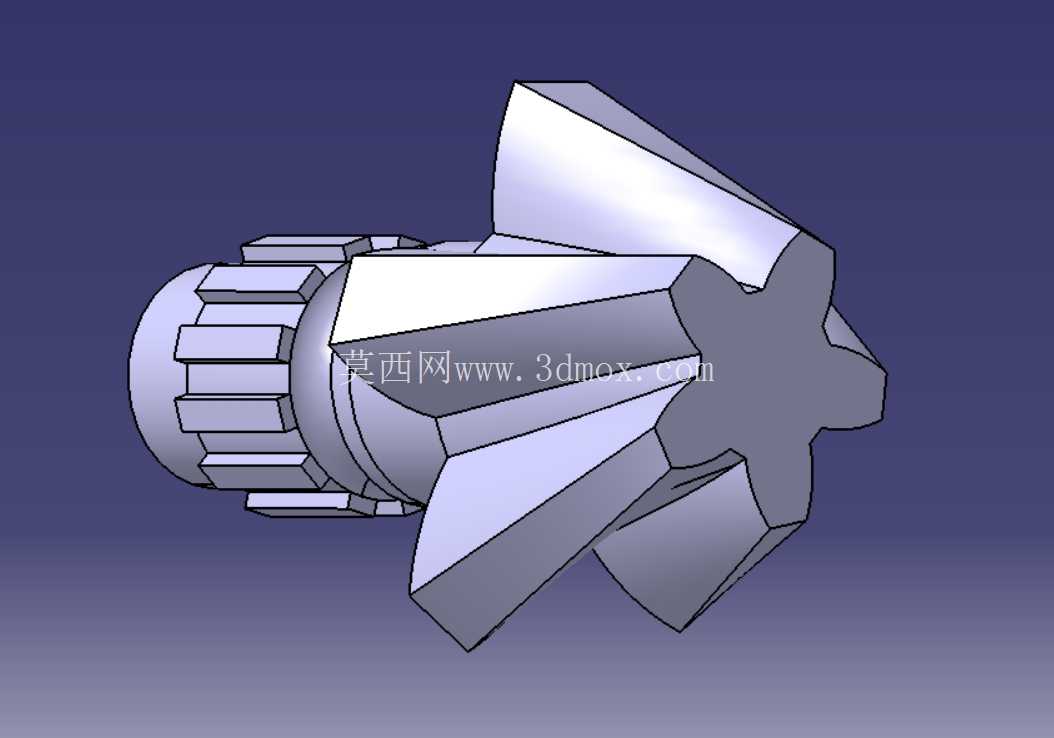

　　从结构细节来看，该零件将传动齿与连接轴段做成一体化结构，左端的外花键段用于和配套的传动轮毂、联轴器或者从动轮做周向固定，花键采用矩形齿形，齿侧配合间隙控制在0.02-0.05mm区间，既可以保证扭矩传递时的同轴度，也能在装配时允许少量的轴向窜动补偿安装误差，避免轴系受热膨胀时出现卡滞。锥齿部分的齿向带有固定螺旋角，齿形从大端到小端的齿厚、齿高按等模数规律渐变，建模时需要严格按照背锥展开原理做齿廓放样，保证每个轮齿的压力角在啮合全程保持一致，避免出现齿面偏载、局部应力集中的问题。

　　实际选型适配时，要注意该零件的安装边界：轴段的光杆部分是轴承配合位，配合公差选k6级，和深沟球轴承或者圆锥滚子轴承的内圈过盈配合，限制轴系的径向跳动；锥齿的大端端面到轴肩的距离是安装定位基准，装配时要以此面为基准调整啮合侧隙，常温下侧隙控制在0.1-0.2mm之间，既可以补偿加工误差，也能储存润滑脂，减少齿面磨损。设计过程中，齿根部分做了R0.5的圆角过渡，避免热处理时应力集中导致齿根断裂，轮齿的非啮合面做了0.2mm的倒角，去除加工毛刺，也能避免装配时刮伤配套零件的结合面。这类传动件的失效形式大多是齿面磨损和花键齿压溃，所以建模时除了保证齿形参数准确，还要注意花键齿的挤压强度校核，当传递扭矩超过20N·m时，花键配合面需要做表面淬火处理，硬度达到HRC45-50，提升抗磨损能力。在实际设备装配中，该零件的轴向定位依靠轴端的卡簧槽配合孔用挡圈实现，不需要额外做锁紧螺母结构，能有效缩减传动箱的轴向尺寸，适合结构紧凑的小型传动机构使用。

　　建模时的齿形生成逻辑需要注意，螺旋锥齿的齿向曲线是空间螺旋线，不能直接用普通斜齿轮的拉伸方式生成，需要先建立分锥角、基锥角的基准面，在不同截面上绘制对应齿廓后做放样切除，才能保证齿面的啮合精度，否则装配后会出现啮合印痕偏在齿端的问题，运行时会产生异常噪音，严重时还会出现断齿故障。另外，轴段和锥齿连接的过渡位置做了卸荷槽设计，减少轴段受力时的应力集中，也能避免磨削加工时出现砂轮越程的问题，提升加工工艺性。
