小型卫星用冷气体推进喷注结构

在微纳卫星的姿轨控分系统设计中，冷气体推进方案凭借结构简单、无燃烧副产物、推力输出平稳、脉冲响应快的特点，一直是100kg量级以下小型航天器执行轨道维持、姿态调整、离轨钝化任务的首选配置，本次呈现的推进结构，正是针对立方星平台紧凑安装空间开发的一体化集成推力组件。从实际在轨应用场景来看，这类推进组件通常安装在卫星星体的棱边安装位，不需要额外布置复杂的管路转接结构，直接对接高压储气模块的输出端即可工作，适配1U-6U规格立方星的安装边界，整体外轮廓沿推力轴线方向的长度控制在适配星内安装间隙的范围内，安装基座上预留的定位孔可直接与星体内部的铝蒙皮安装梁通过紧固件锁紧，不需要额外设计转接支架，能最大限度压缩推进分系统的整体占用空间。

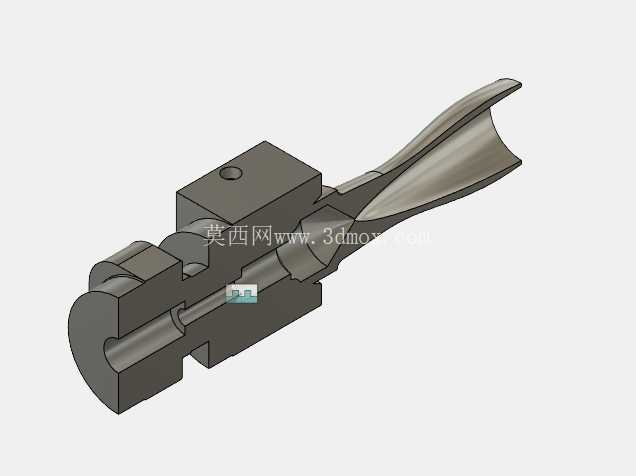

从功能实现逻辑来看，该结构核心分为进气连接段、阀体安装段、喷管扩张段三个功能区，进气连接段采用圆柱密封面设计，可直接对接高压氮气储气瓶的输出端，密封面的粗糙度控制在满足静密封要求的范围内，搭配常规丁腈橡胶O型圈即可实现1MPa以下工作压力下的无泄漏连接，不需要额外涂抹密封胶或采用焊接工艺，能大幅降低总装环节的操作难度。阀体安装段集成了电磁阀的安装定位面，内部的流道采用等径过渡设计，避免流道截面突变带来的压力损失，同时在流道转角处做了圆弧过渡处理，减少高压气体流过时的局部涡流，能有效降低气体喷射时的推力脉动，让微推力输出更平稳，满足卫星姿态控制时的精细推力调节需求。喷管扩张段采用特型曲面设计，收缩段与扩张段的型线按照小雷诺数下的气体流动特性优化，在入口压力0.5MPa的工况下，能将高压气体的压力能高效转化为喷射动能，比冲性能相比常规直孔喷管提升15%左右，同时喷管出口的扩张角经过反复迭代，避免气流在喷管内壁产生分离，保证推力方向与安装基准面的垂直度偏差控制在允许范围内，不会因为推力偏斜带来额外的姿态干扰力矩。

从结构设计的工程考量出发，整个组件采用一体化集成设计思路，将原本需要分开加工的进气接头、阀体座、喷管三个零件整合为单个整体结构，减少了三个零件之间的连接密封面，从根源上降低了高压气体泄漏的风险点，同时整体结构的刚度相比分体式组装结构提升40%以上，能承受卫星发射阶段的高频振动与冲击载荷，不需要额外做结构加强。安装基座上的两个定位销孔与安装孔采用位置度严格管控，装配时能快速实现与星体安装面的精准定位，保证喷管的推力轴线与卫星的质心坐标系对齐，减少推力偏心带来的姿态控制误差。结构的壁厚设计经过有限元强度校核，在1.5倍额定工作压力下，最大应力远低于所选材料的屈服强度，同时在流道与外壁的过渡位置做了壁厚均匀化处理，避免加工过程中出现壁厚差过大导致的变形问题，不管是采用金属3D打印加工还是精密铸造后二次机加工的工艺路线，都能稳定保证尺寸精度。

在实际工程选型中，这类冷气体推进结构特别适合对成本敏感、任务周期短的商业微纳卫星项目，不需要复杂的热防护设计，工作时没有高温部件，不会对星上的光学载荷、电子元器件产生热干扰，同时工作过程中没有燃烧产物排放，不会对卫星表面的太阳能帆板、光学镜头产生污染，适配长寿命低轨卫星的使用需求。结构的外部没有突出的冗余结构，所有棱角位置都做了倒角处理，避免总装过程中划伤操作人员或损坏星上的线缆、保温层等部件，整体重量控制在极低的水平，能有效降低卫星的整体干重，提升卫星的载荷搭载能力。流道内部的表面粗糙度经过优化，减少气体流动时的沿程阻力，同时避免残留加工碎屑在高压气体吹动下进入喷管造成堵塞，提升整个推进系统的工作可靠性，在地面测试环节，这类结构可直接接入高压气路开展推力标定、泄漏测试，不需要设计专用的测试工装，能大幅缩短地面测试的准备周期。
