小型拉杆式气动扳手结构设计

在整车零部件预装、小型机电设备组装、通讯基站构件现场紧固这类作业场景里，受限的操作空间往往让常规冲击式气动扳手难以施展，尤其是靠近设备壳体、管线排布密集的工位，工具的外轮廓尺寸、操作触发方式直接决定了作业效率与操作可达性，这款拉杆气动扳手的结构设计，正是针对这类窄空间紧固需求做的定向优化。

从实际作业用途来看，这款工具主要面向M4-M8规格的紧固件拧紧与拆卸作业，输出扭矩覆盖常规小规格螺栓的预紧力要求，相比直柄按压式气动扳手，拉杆式的触发结构将操作受力点从工具尾部移到了侧下方，作业时操作人员可以用握持手的食指或中指勾动拉杆完成启动，不需要改变手腕握持角度，在侧向伸入设备缝隙作业时，手腕不需要做大幅度弯折，能有效降低长时间作业的疲劳度，同时避免手腕误碰周边构件造成的操作干涉。

功能特性上，这款气动扳手采用了分体式的动力输出布局，压缩空气接入后通过内置的行星冲击结构将气动马达的高速旋转转化为间歇性的冲击扭矩，避免了连续旋转带来的反扭矩直接传递到操作人员手腕上。前端的输出轴采用标准方头接口，可以兼容常规规格的套筒，不需要额外做转接结构；拉杆触发机构内置了复位弹簧，松开拉杆后能自动切断气路，同时内置的排气结构将废气从工具尾部定向排出，不会直吹操作人员手部或者作业面的铁屑、杂物，避免现场作业的安全隐患。工具本体的金属壳体采用一体化铣削成型的结构，在保证结构强度的前提下，将壳体的外轮廓做了圆弧过渡处理，没有突出的棱角，在伸入窄空间时不会勾挂线缆或者密封胶条。

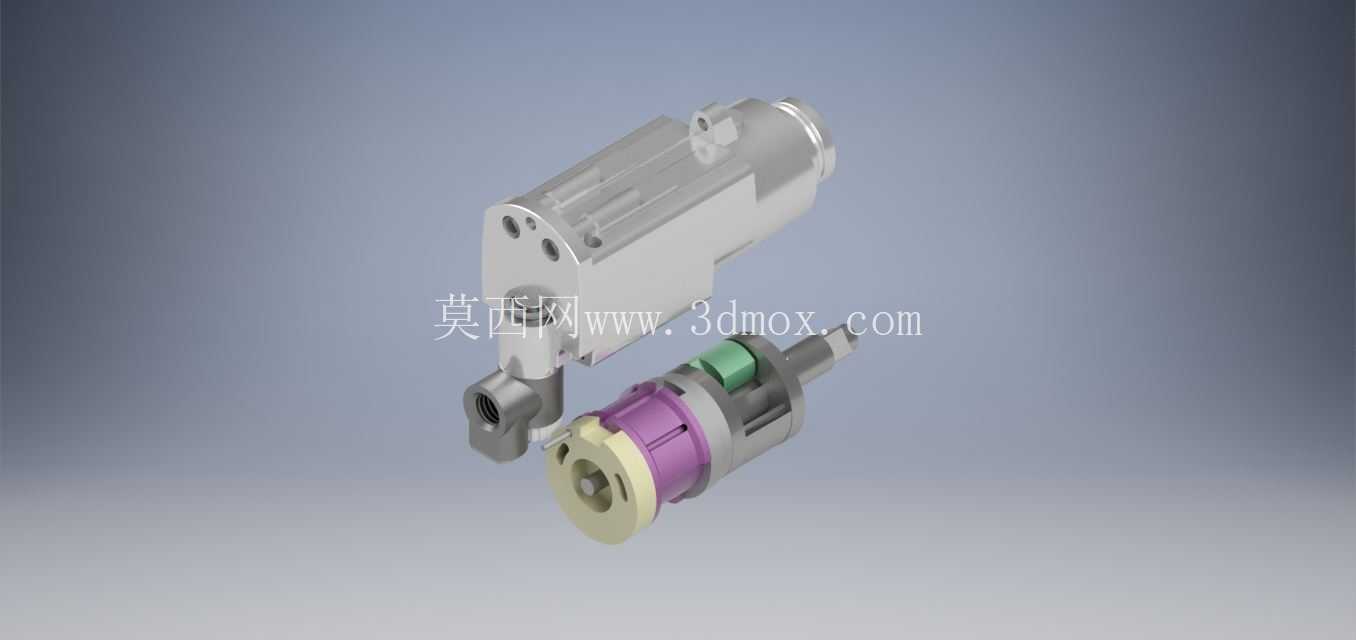

从设计思路层面拆解，这款结构在建模阶段就优先考虑了安装边界与操作空间的适配：整体外轮廓的最大径向尺寸控制在42mm以内，长度方向从进气接口到输出轴端面的总长度控制在165mm，相比同扭矩等级的常规气动扳手缩短了近30mm，这个尺寸边界是经过多轮工位适配验证的——刚好能伸入多数通讯设备机柜的侧方安装间隙、小型机电产品的壳体内部装配位，不会因为工具过长导致无法对准螺栓头。内部的气路通道做了斜向过渡设计，没有直角弯折，能降低压缩空气的压力损失，保证在0.6MPa的常规工厂供气压力下，输出扭矩稳定在额定区间，不会因为气路压损导致扭矩不足。拉杆的操作行程设置为8mm，触发力控制在15N左右，既不会因为行程过短导致误触发，也不会因为触发力过大造成长时间操作的手指疲劳。

安装与维护的边界设计上，这款工具的壳体拆分面设置在中部，所有内部的密封件、冲击块、气动马达都可以通过拆开中部的连接环完成更换，不需要专用的拆解工装，日常维护时只需要定期从进气口注入气动工具专用润滑油，就能保证内部运动件的寿命。前端输出轴的轴承采用了双侧密封结构，能阻挡作业现场的粉尘、金属碎屑进入冲击腔，避免内部零件的异常磨损。进气接口采用标准的1/4英寸气动快速接头规格，和工厂常规的气管接头完全兼容，不需要额外配置转接头，拿到作业现场就能直接接入气路使用。

在实际的工位适配中，这款结构的重心设置在握持位置的正下方，作业时工具的重量不会产生额外的偏转力矩，操作人员单手握持就能完成对准、触发、拧紧的全流程操作，不需要另一只手辅助扶正，在高空作业或者需要一手扶持构件的作业场景下，这种单手握持操作的特性能大幅提升作业的便利性。针对不同的作业场景需求，结构上预留了扭矩调节的升级空间，可以在进气侧加装调压阀结构，实现输出扭矩的线性调节，满足不同预紧力要求的紧固件作业需求，不需要更换工具就能覆盖多规格螺栓的装配要求。
